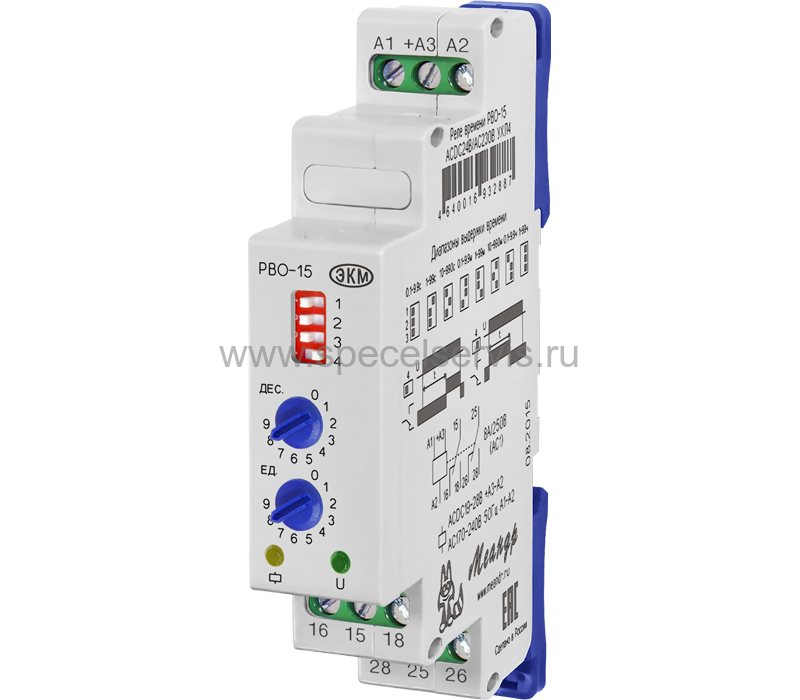

РВО-15 ACDC24В/AC230В УХЛ2
Наведите на картинку для увеличения
РВО-15 ACDC24В/AC230В УХЛ2 – Описание
Реле времени РВО-15 ACDC24В/AC230В УХЛ2
задержка на включение или отключение, плавная установка, 2 переключающих контакта
- Диапазон выдержки времени от 0,1с до 99ч
- Установка выдержки времени поворотными переключателями
- Две диаграммы работы
- 2 переключающие группы 8А/250В
- Индикатор состояния встроенного реле, индикатор наличия питания
- Корпус шириной 18мм
НАЗНАЧЕНИЕ РЕЛЕ
Реле времени РВО-15 предназначено для выдачи команд в цепи схем управления через контакты реле после отработки установленной выдержки времени по заданному алгоритму работы.
КОНСТРУКЦИЯ РЕЛЕ Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели реле расположены: два поворотных переключателя для задания выдержки времени t (установка значений единиц 0-9 и десятков 0-9), блок переключателей "множитель" для выбора диаграммы работы и задания временного диапазона, зелёный индикатор включения питания «U», жёлтый индикатор срабатывания встроенного исполнительного реле.
РАБОТА РЕЛЕ Диаграмма работы и диапазон выдержки времени выбираются при помощи блока переключателей «1-4». Для каждой диаграммы можно выбрать один из восьми диапазонов выдержки времени установив переключатели 1-3 в соответствующее положение. Диаграмма работы реле определяется положением переключателя «4». Требуемая временная выдержка t устанавливается поворотными переключателями, первая значащая цифра - переключателем «ДЕС.», вторая значащая цифра - переключателем «ЕД.».
При выборе первой диаграммы работы с «паузы» (длительность паузы определяет задержку на включение встроенного электромагнитного реле от начала подачи питания на прибор на время t), в интервале установленной выдержки времени t замкнуты контакты 15-16 и 25-26. После отсчёта времени выдержки t, встроенное электромагнитное реле включается, замыкаются контакты 15-18 и 25-28 и загорается жёлтый индикатор.
При выборе второй диаграммы работы с «импульса» (встроенное электромагнитное реле включается одновременно с включением питания на время t), при подаче напряжения питания встроенное электромагнитное реле включается, загорается жёлтый индикатор, замыкаются контакты 15-18 и 25-28 и начинается отсчёт выдержки времени t. После отсчёта выдержки времени t, встроенное электромагнитное реле выключается, замыкаются контакты 15-16 и 25-26 и гаснет жёлтый индикатор.
ВНИМАНИЕ: Для изменения диапазона выдержки времени реле необходимо выключить.
Информация для заказа
| РВО-15 | ACDC24B/AC230B | УХЛ4 | ||
| 1 | 2 | 3 |
1. РВО-15 Реле времени однокомандные
2. Напряжение питания
АСDC24В/АС230В - АСDC24 ± 10%, АС230 ± 10% В
ACDC10-30В - АСDC10-30 В
3. Климатическое исполнение.
| Параметр | Ед.изм. | РВО-15 ACDC24В/AC230В | РВО-15 ACDC10-30В |
| Напряжение питания | В/Гц | АС230 ± 10% | АСDC10-30 |
| Диапазоны выдержек времени | 0,1-9,9c, 1-99c, 10-990c, 0,1-9,9м, 1-99м, 10-990м, 0,1-9,9ч, 1-99ч | ||
| Погрешность установки выдержки времени, не более | % | 10 | |
| Погрешность отсчета выдержки времени, не более | % | 2 | |
| Время готовности, не более | с | 0,15 | |
| Время повторной готовности, не более | с | 0,1 | |
| Диаграммы работы | 1, 2 | ||
| Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1) | А | 8 | |
| Максимальное коммутируемое напряжение | В | 400 (AC1/2A) | |
| Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1) | ВА/Вт | 2000/240 | |
| Максимальное напряжение между цепями питания и контактами реле | В | AC2000 (50Гц - 1мин) | |
| Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1) | ВА | 2 | |
| Механическая износостойкость, не менее | циклов | 10х106 | |
| Электрическая износостойкость, не менее | циклов | 100000 | |
| Количество и тип контактов | 2 переключающие группы | ||
| Диапазон рабочих температур (по исполнениям) | 0C | -25…+55 (УХЛ4) -40…+55 (УХЛ2) -1…+55 (ТМ) | |
| Температура хранения | 0C | -40...+70 | |
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) |
уровень 3 (2кВ/5кГц) | ||
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) |
уровень 3 (2кВ А1-А2) | ||
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) | УХЛ4 или УХЛ2 или ТМ | ||
| Степень защиты реле по корпусу/по клеммам по ГОСТ 14254-96 | IP40/IP20 | ||
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | ||
| Относительная влажность воздуха | % | 80 (при 250C) | |
| Высота над уровнем моря | м | 2000 | |
| Рабочее положение в пространстве | произвольное | ||
| Режим работы | круглосуточный | ||
| Габаритные размеры | мм | 18х93х62 | |
| Масса | кг | 0,07 | |
