РВЦ-Р-15 ACDC24B/AC230В УХЛ4
Наведите на картинку для увеличения
РВЦ-Р-15 ACDC24B/AC230В УХЛ4 – Описание

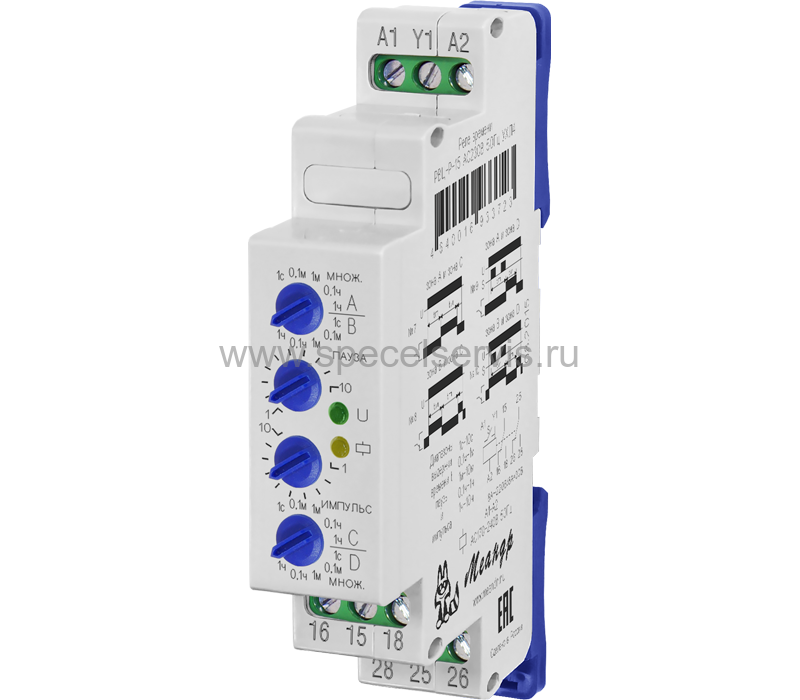

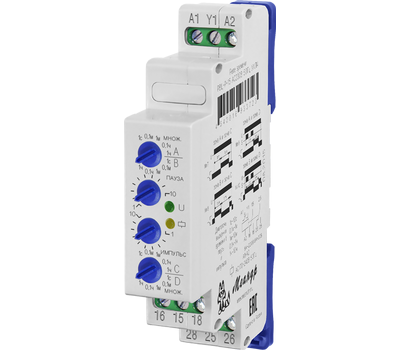

Реле РВЦ-Р-15 ACDC24B/AC230В УХЛ4
Циклическое реле времени РВЦ-Р-15 предназначено для коммутации электрических цепей в циклическом режиме работы с предварительно установленными выдержками времени (паузы и импульса)
Отличительные особенности:
- Раздельная регулировка времени, импульса и паузы
Плавная регулировка уставок времени
- Диапазон выдержки времени от 1с до 10ч
- Четыре диаграммы работы
- 2 переключающие группы контактов
- Индикатор наличия питания и состояния встроенного реле 8А/250В
Технические характеристики:
| Параметр | Ед.изм. | РВЦ-Р-15 | |||
|
Напряжение питания
|
В
|
АС230
|
DC24
|
DC12
|
DC6
|
|
Диапазоны выдержки времени импульса и паузы
|
|
1-10с; 0,1-1мин; 1-10мин; 0,1-1ч; 1-10ч
|
|||
|
Погрешность установки выдержки времени, не более
|
%
|
10
|
|||
|
Погрешность отсчета выдержки времени, не более
|
%
|
2
|
|||
|
Время повторной готовности, не более
|
с
|
0,1
|
|||
|
Время воздействия управляющего сигнала, не менее
|
с
|
0,05
|
|||
|

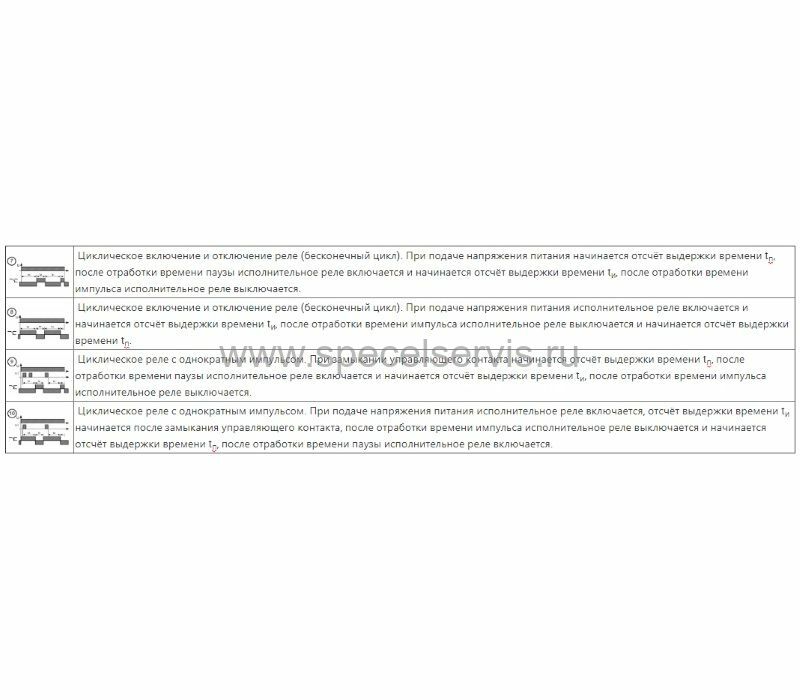

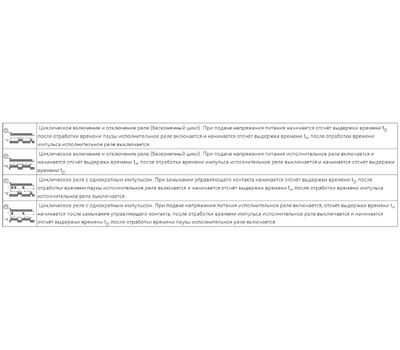

Диаграммы работы
|
|
7, 8, 9 и 10
|
|||
|
Максимальный коммутируемый ток при активной нагрузке: АС250В 50Гц (АС1)/DC30В (DC1)
|
А
|
8
|
|||
| Максимальное коммутируемое напряжение | В | 400 (AC1/2A) | |||
|
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)
|
ВА/Вт
|
2000/240
|
|||
|
Максимальное напряжение между цепями питания и контактами реле
|
В
|
АС2000 (50Гц - 1мин)
|
|||
| Потребляемая мощность, не более | ВА | 2 | |||
|
Механическая износостойкость, не менее
|
циклов
|
10х106
|
|||
|
Электрическая износостойкость, не менее
|
циклов
|
100000
|
|||
| Количество и тип контактов | 2 переключающие группы | ||||
|
Диапазон рабочих температур
|
0С
|
-25…+55 (УХЛ4)
|
|||
|
Температура хранения
|
0С
|
-40 ... +70
|
|||
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) |
уровень 3 (2кВ/5кГц) | ||||
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) |
уровень 3 (2кВ А1-А2) | ||||
| Степень защиты по корпусу/по клеммам по ГОСТ 14254-96 | IP40/IP20 | ||||
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | ||||
|
Относительная влажность воздуха
|
%
|
до 80 (при 250С)
|
|||
|
Высота над уровнем моря
|
м
|
до 2000
|
|||
|
Рабочее положение в пространстве
|
|
произвольное
|
|||
|
Режим работы
|
|
круглосуточный
|
|||
|

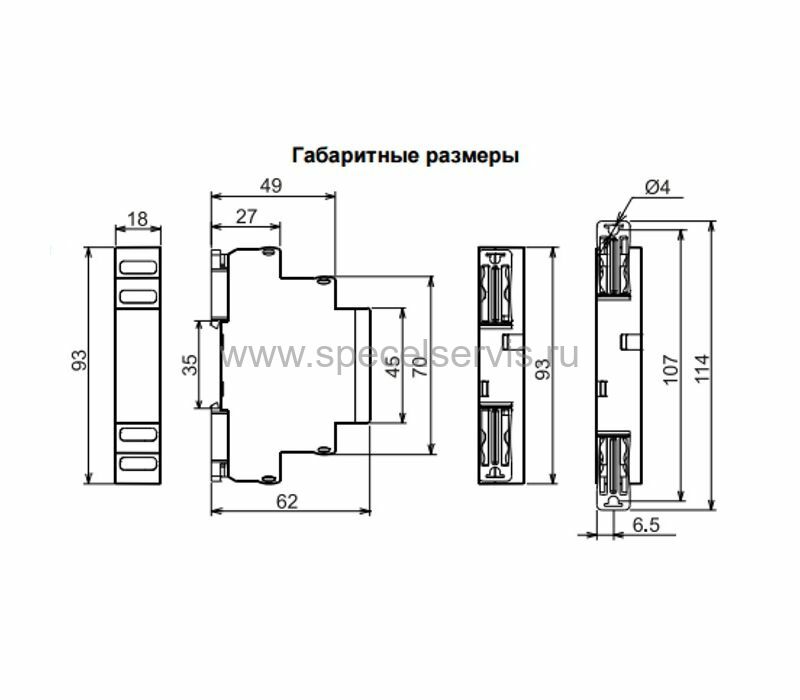

Габаритные размеры
|
мм
|
18х93х62
|
|||
|
Масса не более
|
кг
|
0,062
|
|||
Вы можете купить РВЦ-Р-15 ACDC24B/AC230В УХЛ4 по низкой цене со склада в Москве.
Перед покупкой ознакомьтесь с условиями доставки, самовывоз осуществляется бесплатно.
