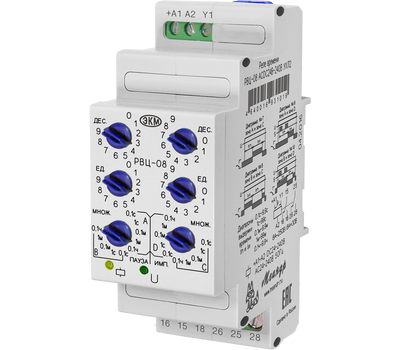

РВЦ-08 АСDC24-240В УХЛ2
Наведите на картинку для увеличения
РВЦ-08 АСDC24-240В УХЛ2 – Описание
Реле времени РВЦ-08 АСDC24-240В УХЛ2
Циклическое реле времени РВЦ-08 АСDC24-240В УХЛ2 предназначено для коммутации электрических цепей с предварительно установленными выдержками времени (паузы и импульса), оно используется в системах автоматики как комплектующее изделие.
Основные особенности РВЦ-08 АСDC24-240В УХЛ2:
- Раздельная регулировка времени импульса и паузы
- Диапазон выдержки времени от 0,1с до 9,9ч
- 4 диаграммы работы
- 2 переключающие группы контактов 8А/250В
- Индикатор наличия питания и состояния встроенного реле
Конструкция РВЦ-08 АСDC24-240В УХЛ2:
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели расположены: четыре поворотных переключателя установки выдержки времени паузы tп и времени импульса tи (установка значений единиц 0-9 и десятков 0-9), поворотный переключатель множитель паузы, поворотный переключатель множитель импульса, зелёный индикатор включения напряжения питания «U», жёлтый индикатор срабатывания встроенного исполнительного реле «
».
Технические характеристики РВЦ-08 АСDC24-240В УХЛ2:
|
Параметр
|
Ед.изм.
|
РВЦ-08
|
|
Напряжение питания
|
В
|
АСDC24-240
|
|
Диапазоны выдержки времени паузы и импульса
|
|
0,1-9,9с, 1-99с, 0,1-9,9мин, 1-99мин, 0,1-9,9ч
|
| Погрешность установки выдержки времени, не более | % | 10 |
|
Погрешность отсчета выдержки времени, не более
|
%
|
2 |
|
Время готовности, не более
|
с
|
0,15
|
|
Время повторной готовности, не более
|
с
|
0,1
|
|
Время воздействия управляющего сигнала, не менее
|
с
|
0,05
|
|

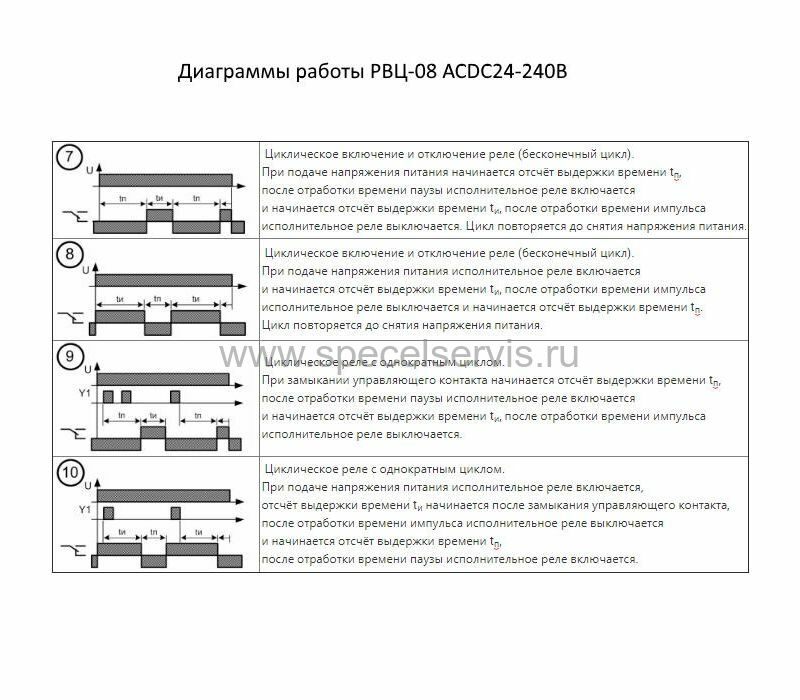

Диаграммы работы
|
|
7, 8, 9 и 10
|
|
Количество и тип контактов
|
|
2 переключающие группы
|
|
Максимальный коммутируемый ток: АС250В, 50Гц (АС1)/DC30В (DC1)
|
А
|
8
|
|
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)
|
ВА/Вт
|
2000/240
|
|
Максимальное напряжение между цепями питания и контактами реле
|
В
|
АС2000 (50Гц - 1мин)
|
| Потребляемая мощность, не более | ВА | 2 |
|
Механическая износостойкость, не менее
|
циклов
|
10х106
|
|
Электрическая износостойкость, не менее
|
циклов
|
100000
|
|
Диапазон рабочих температур
|
0C
|
-40…+55
|
|
Температура хранения
|
0C
|
-40....+70
|
|
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)
|
уровень 3 (2кВ/5кГц) | |
|
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)
|
уровень 3 (2кВ А1-А2) | |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)
|
УХЛ2 или ТМ | |
| Степень защиты по корпусу/по клеммам по ГОСТ 14254-96 | IP40/IP20 | |
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | |
|
Относительная влажность воздуха
|
%
|
до 80 (при 250С)
|
|
Высота над уровнем моря
|
м
|
до 2000
|
|
Рабочее положение в пространстве
|
|
произвольное
|
|
Режим работы
|
|
круглосуточный
|
|

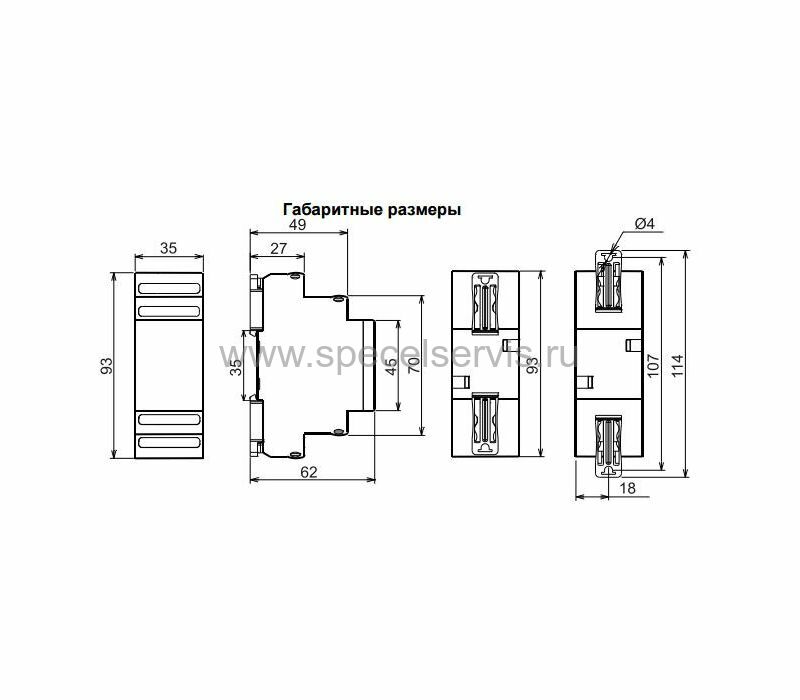

Габаритные размеры
|
мм
|
35х90х63
|
|
Масса, не более
|
кг
|
0,101
|
