РВ3-22 ACDC24В/AC230В УХЛ4 – Описание
Реле РВ3-22 ACDC24В/AC230В УХЛ4
Универсальное реле времени РВ3-22 ACDC24В/AC230В УХЛ4 с 3мя независимыми уставками времени способными работать, каждая по своей диаграмме. Оно предназначено для коммутации электрических цепей (до трёх независимых цепей К1, К2, К3) с предварительно установленными выдержками времени t1, t2 и t3 для применения в схемах автоматики как комплектующее изделие. Реле можно использовать взамен реле ВЛ-56, ВС-43 и др.
Отличительные особенности РВ3-22 ACDC24В/AC230В УХЛ4:
- Диапазон выдержек времени от 1с до 30ч
- Установка выдержек времени осуществляется с помощью трёх поворотных декадных переключателей

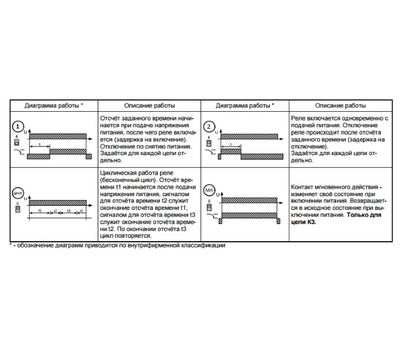

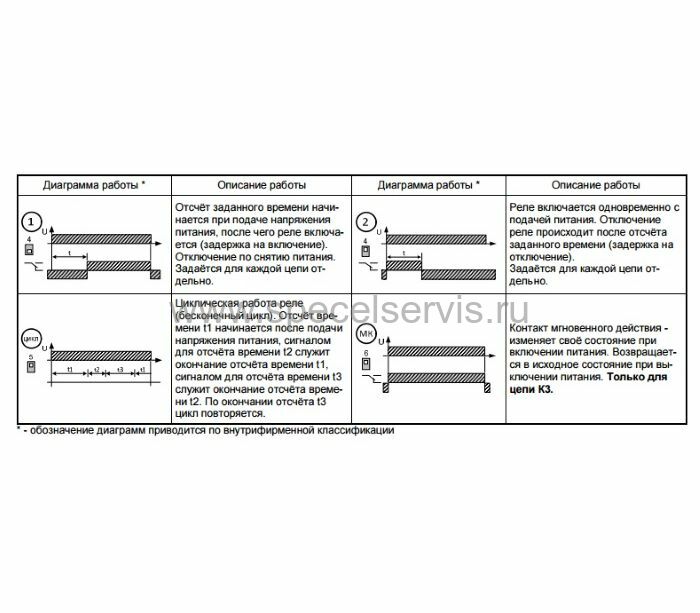

- 3 диаграммы работы + функция мгновенного контакта
- 3 независимые цепи с регулируемой выдержкой в каждой цепи
- Ширина корпуса 22мм
Внешний вид и работа РВ3-22 ACDC24В/AC230В УХЛ4
Модульное реле в корпусе из АБС-пластика стандартного исполнения крепится на ДИН-рейку с передним присоединением проводов питания и коммутируемых электрических цепей. Также устройство можно крепить к ровной поверхности, в этом случае фиксаторы на задней поверхности необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2.

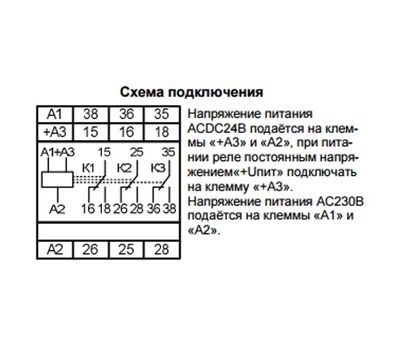

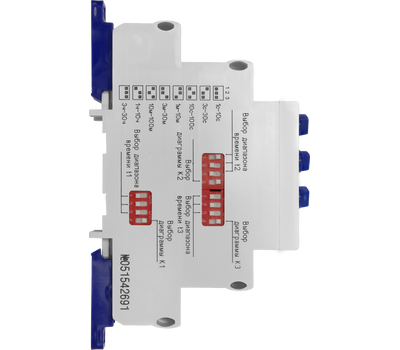

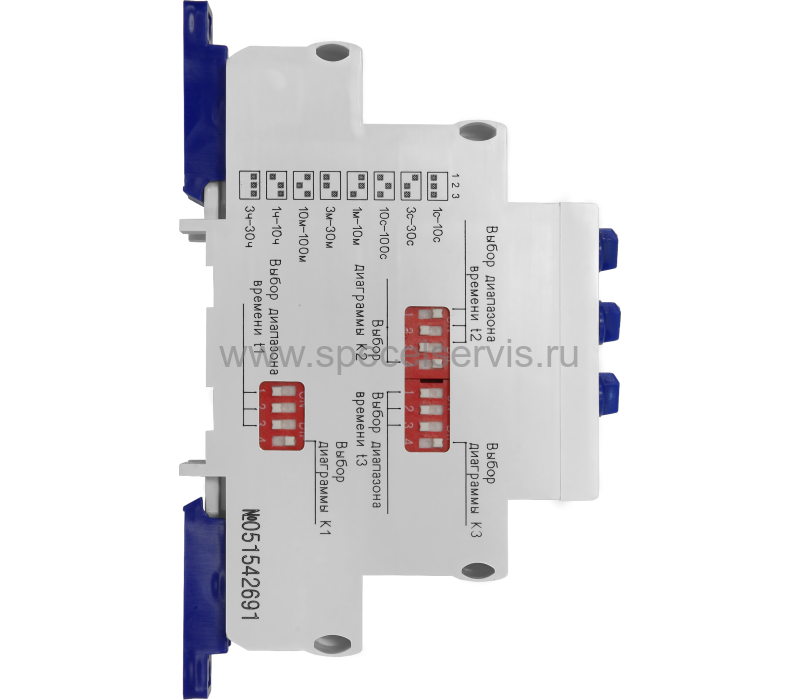

На лицевой панели реле расположены: три поворотных переключателей установки выдержки времени «время t1», «время t2», «время t3», зелёный индикатор включения напряжения питания «U», три жёлтых индикатора срабатывания встроенных реле «К1», «К2», «К3». На боковой поверхности находятся DIP-переключатели для выбора диаграммы работы и временных диапазонов.
Реле имеет 8 поддиапазонов выдержки времени для каждой цепи, которые определяются диаграммами работы и выбираются ДИП-переключателем, расположенным на боковой поверхности.
Обратите внимание, что перед изменением настроек реле его необходимо выключить.
Технические характеристики РВ3-22 ACDC24В/AC230В УХЛ4:
|
Параметр
|
Ед.изм.
|
РВ3-22 ACDC24В/AC230В УХЛ4
|
|
|
Напряжение питания
|
В
|
АСDC24/AC230±10%
|
|
|
Диапазоны выдержек времени
|
|
1-10с, 3-30с, 10-100с, 1-10мин, 3-30мин, 10-100мин, 1-10ч, 3-30ч
|
|
|
Погрешность установки выдержки времени, не более
|
%
|
10
|
|
|
Погрешность отсчёта выдержки времени, не более
|
%
|
2
|
|
|
Время готовности, не более
|
с
|
0,15
|
|
|
Время повторной готовности, не более
|
с
|
0,1
|
|
|
Диаграмма работы
|
|
1, 2, цикл + мк
|
|
|
Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1)
|
А
|
5
|
|
|
Ммаксимальное коммутируемое напряжение
|
В
|
400
|
|
|
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)
|
ВА/Вт
|
1250/150
|
|
|
Максимальное напряжение между цепями питания и контактами реле
|
В
|
АС2000 (50Гц - 1 мин)
|
|
|
Потребляемая мощность
|
ВА
|
2
|
|
|
Механическая износостойкость, не менее
|
циклов
|
10x106
|
|
|
Электрическая износостойкость, не менее
|
циклов
|
10000
|
|
|
Количество и тип контактов
|
|
3 переключающие группы
|
|
|
Диапазон рабочих температур (по исполнениям)
|
0C
|
-25…+55 (УХЛ4)
-40...+55 (УХЛ2)
|
|
|
Температура хранения
|
0C
|
-40...+70
|
|
|
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)
|
|
уровень 3 (2кВ/5кГц)
|
|
|
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)
|
|
уровень 3 (2кВ А1-А2)
|
|
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69
|
|
УХЛ4 или УХЛ2
|
|
|
Степень защиты по корпусу/по клеммам
|
|
IP40/IP20
|
|
|
Степень загрязнения в соответствии с ГОСТ 9920-89
|
|
2
|
|
|
Относительная влажность воздуха
|
%
|
до 80 (при 250С)
|
|
|
Высота над уровнем моря
|
м
|
2000
|
|
|
Рабочее положение в пространстве
|
|
произвольное
|
|
|
Режим работы
|
|
круглосуточный
|
|
|

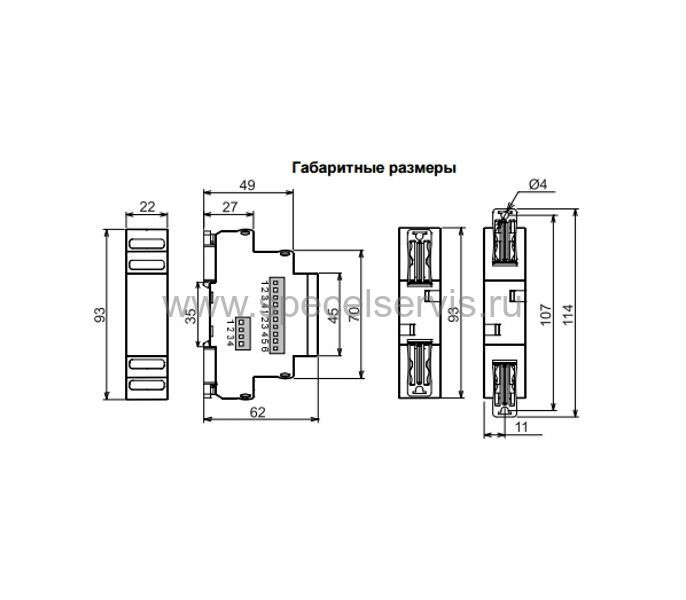

Габаритные размеры
|
мм
|
22х93х62
|
|
|
Масса
|
кг
|
0,095
|
|
