РИО-1П АС230В УХЛ4
Наведите на картинку для увеличения
РИО-1П АС230В УХЛ4 – Описание
Импульсное реле управления освещением РИО-1П (реле памяти, бистабильное)
Реле выпускаются в пластмассовом корпусе и предназначено для установки на ровную поверхность или монтажную коробку, при этом необходимо удалить “лапки” крепления. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2.5мм2. Дополнительные входы управления позволяют формировать поэтажные и централизованные системы управления освещением здания.
Особенности:
- Управление освещением из нескольких мест: в коридоре, на лестнице, во всем доме и т.п.
- Экономия проводов (цепи управления прокладываются проводом меньшего сечения)
- Комфорт управления - одним выключателем можно выключить все осветительные приборы
- Исключение подгорания контактов выключателей. Исключение влияния перебоев напряжения питания
- Технология синхронной коммутации контактов
- Возможность использования датчиков движения
| Технические характеристики серии РИО-1П | РИО-1П AC230В | РИО-1П AC100В | РИО-1П ACDC24В |
| Напряжение питания | АС 230 В ± 10% | АС 100 В ± 10% | АСDC 24 В ± 10% |
| Минимальное время подачи сигнала управления, не менее | 0,3 с | ||
| Время во включенном состоянии (по любому входу) | не ограничено | ||
| Количество кнопочных выключателей с индикатором тлеющего разряда с током 1мА по входу «Y», не более | 20 шт. | ||
| Количество кнопочных выключателей с индикатором тлеющего разряда с током 1мА по входу «Y1», «Y2», не более | 5 шт. | ||
| Задержка срабатывания реле, не более | 0,25 с | ||
| Номинальное/максимальное коммутируемое напряжение | 250/400 В | ||
| Максимальный коммутируемый ток при активной нагрузке: АС 250 В (АС1)/DC 30 В (DC1) | 16 А | ||
| Максимальный коммутируемый ток (<4 с при скважности 10) | 30 А | ||
| Максимальная нагрузка лампами накаливания | 2000 Вт | ||
| Максимальная нагрузка люминесцентными лампами (некомпенсированная) cosφ=0,5 | 25х35Вт/13х65Вт | ||
| Максимальная коммутируемая мощность: АС 250 В 50 Гц (АС1)/DC 30 В (DC1) | 4000/480 ВА/Вт | ||
| Минимальная коммутируемая мощность (100 В/5 мA) | 500 мВт | ||
| Электрическая прочность (питание - контакты) (50 Гц – 1 мин) | AC 2000 В | ||
| Электрическая износостойкость, не менее | 100000 циклов | ||
| Максимальная частота коммутаций, не более | 600 комм./ч | ||
| Присоединение | 0,35 ÷ 2,5 мм2 | ||
| Количество и тип контактов | 1 замыкающий | ||
| Диапазон рабочих температур | -25 ... +55 С | ||
| Температура хранения | -40 ... +70 С | ||
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2кВ/5кГц) | ||
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2кВ А1-А2) | ||
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) | УХЛ4 | ||
| Степень защиты по корпусу/по клеммам по ГОСТ 14254-96 | IP40/IP20 | ||
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | ||
| Относительная влажность воздуха | до 80 % (при 25 C) | ||
| Режим работы | круглосуточный | ||

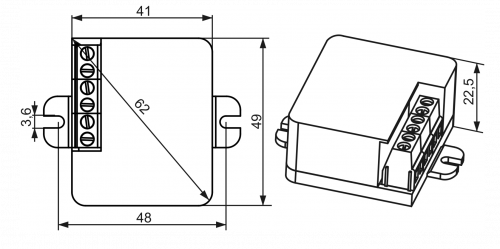

| Габаритные размеры | 22,5 х 41 х 49 мм | ||
| Масса | 0,07 кг |
