РИО-1П АС230В УХЛ2

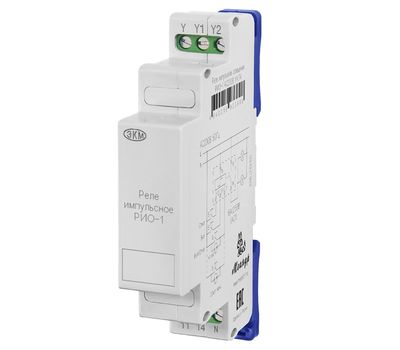

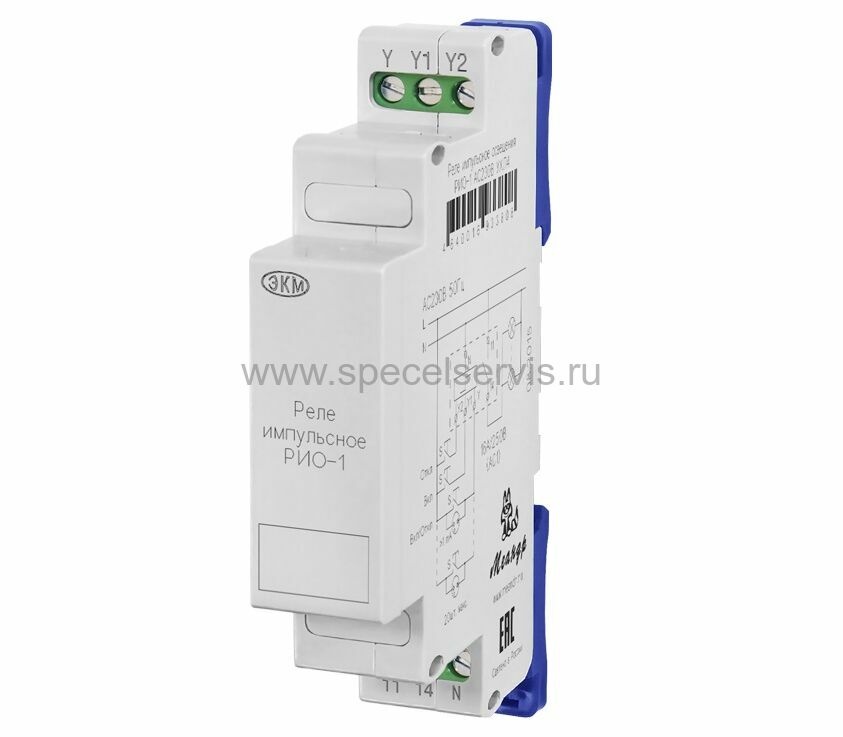

РИО-1П АС230В УХЛ2 МЕАНДР - фото

Наведите на картинку для увеличения

2 197.00 Р
2 096.40 Р10+
2 012.50 Р25+
Под заказ
Оптовые цены:
Кол-во 10+ 25+
Цена 2 096.40 Р 2 012.50 Р

Минимальное кол-во: 1.

10148265
Бренд:МЕАНДР
Норма упаковки:0
Условия поставки:Под заказ
Срок поставки:3-6 нед.

Реле времени импульсное на DIN-рейку

РИО-1П АС230В УХЛ2 – Описание

Импульсное реле управления освещением РИО-1П (реле памяти, бистабильное)

Реле выпускаются в пластмассовом корпусе и предназначено для установки на ровную поверхность или монтажную коробку, при этом необходимо удалить “лапки” крепления. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2.5мм2. Дополнительные входы управления позволяют формировать поэтажные и централизованные системы управления освещением здания.

Особенности:

  • Управление освещением из нескольких мест: в коридоре, на лестнице, во всем доме и т.п.
  • Экономия проводов (цепи управления прокладываются проводом меньшего сечения)
  • Комфорт управления - одним выключателем можно выключить все осветительные приборы
  • Исключение подгорания контактов выключателей. Исключение влияния перебоев напряжения питания
  • Технология синхронной коммутации контактов
  • Возможность использования датчиков движения

Технические характеристики серии РИО-1П

РИО-1П AC230В

РИО-1П AC100В

РИО-1П ACDC24В

Напряжение питания

АС 230 В ± 10%

АС 100 В ± 10%

АСDC 24 В ± 10%

Минимальное время подачи сигнала управления, не менее

0,3 с

Время во включенном состоянии (по любому входу)

не ограничено

Количество кнопочных выключателей с индикатором тлеющего разряда с током 1мА по входу «Y», не более

20 шт.

Количество кнопочных выключателей с индикатором тлеющего разряда с током 1мА по входу «Y1», «Y2», не более

5 шт.

Задержка срабатывания реле, не более

0,25 с

Номинальное/максимальное коммутируемое напряжение

250/400 В

Максимальный коммутируемый ток при активной нагрузке: АС 250 В (АС1)/DC 30 В (DC1)

16 А

Максимальный коммутируемый ток (<4 с при скважности 10)

30 А

Максимальная нагрузка лампами накаливания

2000 Вт

Максимальная нагрузка люминесцентными лампами (некомпенсированная) cosφ=0,5

25х35Вт/13х65Вт

Максимальная коммутируемая мощность: АС 250 В 50 Гц (АС1)/DC 30 В (DC1)

4000/480 ВА/Вт

Минимальная коммутируемая мощность (100 В/5 мA)

500 мВт

Электрическая прочность (питание - контакты) (50 Гц – 1 мин)

AC 2000 В

Электрическая износостойкость, не менее

100000 циклов

Максимальная частота коммутаций, не более

600 комм./ч

Присоединение

0,35 ÷ 2,5 мм2

Количество и тип контактов

1 замыкающий

Диапазон рабочих температур

-25 ... +55 С

Температура хранения

-40 ... +70 С

Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)

уровень 3 (2кВ/5кГц)

Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)

уровень 3 (2кВ А1-А2)

Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)

УХЛ4

Степень защиты по корпусу/по клеммам по ГОСТ 14254-96

IP40/IP20

Степень загрязнения в соответствии с ГОСТ 9920-89

2

Относительная влажность воздуха

до 80 % (при 25 C)

Режим работы

круглосуточный

Габаритные размеры

22,5 х 41 х 49 мм

Масса

0,07 кг
