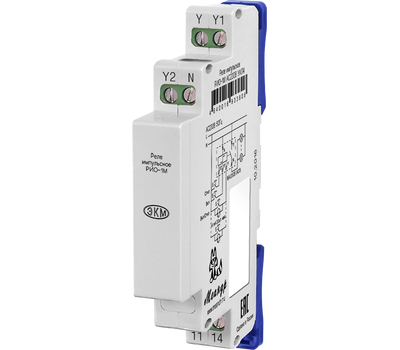

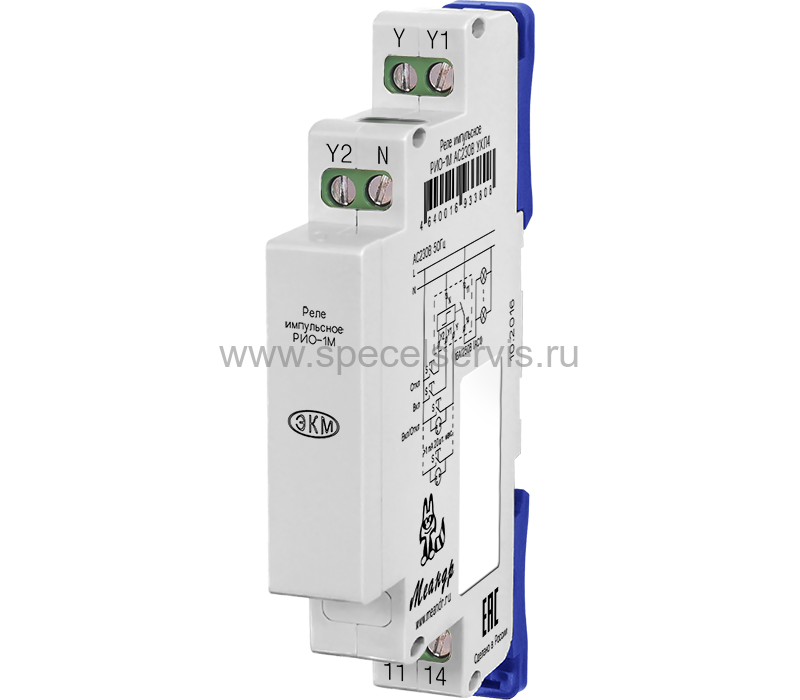

РИО-1М ACDC24B УХЛ4
Наведите на картинку для увеличения
РИО-1М ACDC24B УХЛ4 – Описание
Импульсное реле управления освещением (реле памяти, ультратонкое) РИО-1М ACDC24B УХЛ4
Прибор предназначен для дистанционного включения или отключения цепей осветительных приборов. Устройство обеспечивает дистанционное управление освещением в коридоре, на лестнице, этаже и т.п. с помощью параллельно соединённых кнопок с подсветкой. Дополнительные входы управления позволяют формировать поэтажные и централизованные системы управления освещением здания.
Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность.
Реле не требует оперативного питания. Любая команда управления является питанием.
Внимание!!! В конструкции изделия применено поляризованное электромагнитное реле с двумя устойчивыми состояниями. Одиночные удары во время транспортировки могут привести к самопроизвольному переключению контактов. При первом включении исходное (выключенное) состояние контактов восстанавливается.
Не устанавливать реле в зоне повышенной вибрации или рядом с приборами, вызывающими вибрацию при срабатывании (например мощные пускатели и др.).
Технические характеристики:
| Параметр | Ед.изм. | РИО-1М ACDC24В |
| Питание | В | АСDC24 ± 10% |
| Минимальное время подачи сигнала управления, не менее, с | с | 0,3 |
| Время во включенном состоянии (по любому входу) |
| не ограничено |
| Количество кнопочных выключателей с индикатором тлеющего разряда с током 1мА по входу «Y», не более | шт. | 20 |
| Количество кнопочных выключателей с индикатором тлеющего разряда с током 1мА по входу «Y1», «Y2», не более | шт. | 5 |
| Задержка срабатывания реле, не более | с | 0,25 |
| Номинальное/максимальное коммутируемое напряжение | В | 250/400 |
| Максимальный коммутируемый ток при активной нагрузке: АС250В(АС1)/DC30В(DC1) | А | 16 |
| Максимальный коммутируемый ток (<4с при скважности 10) | А | 30 |
| Максимальная нагрузка лампами накаливания | Вт | 2000 |
| Максимальная нагрузка люминесцентными лампами (некомпенсированная) cosφ=0,5 | шт. | 25х35Вт/13х65Вт |
| Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1) | ВА/Вт | 4000/480 |
| Минимальная коммутируемая мощность (100В/5мA) | мВт | 500 |
| Электрическая прочность (питание - контакты) (50Гц - 1мин) | В | AC2000 |
| Механическая износостойкость, не менее | циклов | 10х106 |
| Электрическая износостойкость, не менее | циклов | 100000 |
| Максимальная частота коммутаций, не более | комм./ч | 600 |
| Присоединение |
| 0,35 ÷ 2,5 мм2 |
| Количество и тип контактов |
| 1 замыкающий |
| Диапазон рабочих температур | ℃ | -25.....+55 |
| Температура хранения | ℃ | -40....+70 |
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) |
| уровень 3 (2кВ/5кГц) |
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) |
| уровень 3 (2кВ А1-А2) |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) |
| УХЛ4 |
| Степень защиты по корпусу/по клеммам по ГОСТ 14254-96 |
| IP40/IP20 |
| Степень загрязнения в соответствии с ГОСТ 9920-89 |
| 2 |
| Относительная влажность воздуха | % | до 80 (при 250C) |
| Рабочее положение в пространстве |
| произвольное |
| Режим работы |
| круглосуточный |

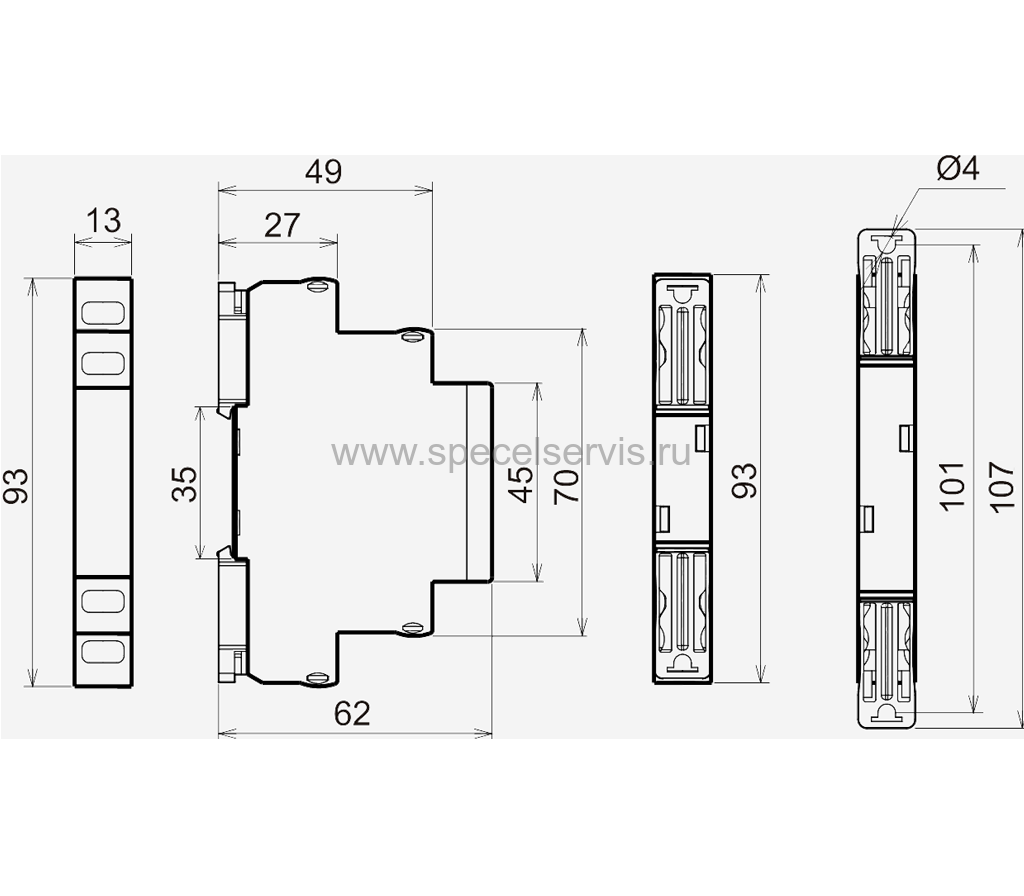

| Габаритные размеры | мм | 13х93х62 |
| Масса | кг | 0,07 |
