РИО-1КМ2 AC230В УХЛ4 – Описание

Особенности:

  • Ток коммутации до 63А
  • Включение контакта с применением технологии «zero sync»™
  • Ширина 1 модуль (18 мм)

НАЗНАЧЕНИЕ РЕЛЕ:

 Реле импульсное типов РИО-1КМ1, РИО-1КМ2 (далее реле) предназначены для гальванической развязки между силовыми цепями и цепями управления дистанционного включения нагрузки путѐм подачи управляющего напряжения на выводы А1 и А2 контактора.

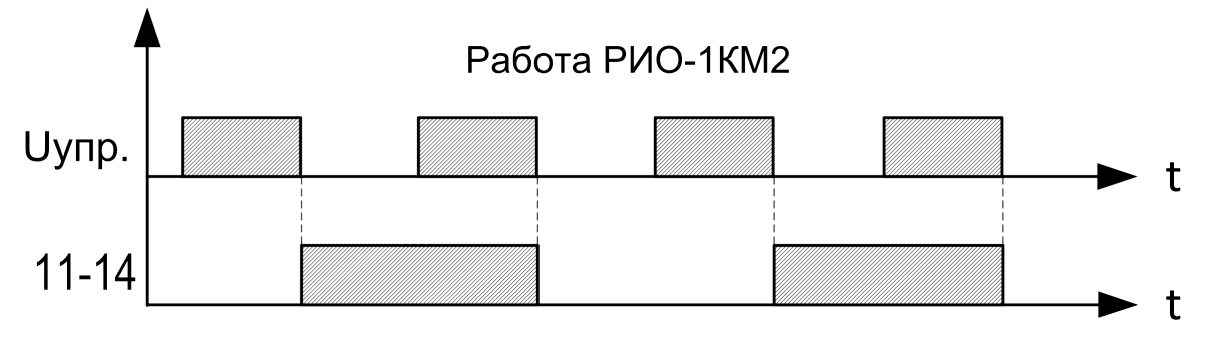

 РАБОТА РЕЛЕ:

 РИО-1КМ2 — При подаче и снятии напряжения питания на управляющие выводы А1 и А2, силовой контакт замыкается. После снятия напряжения питания с управляющих выводов, силовой контакт остаѐтся включенным. При следующей подаче и снятии напряжения питания на управляющие выводы А1 и А2, силовой контакт размыкается. После снятия напряжения питания с управляющих выводов, силовой контакт остаѐтся выключенным.

 Все модели реле замыкают контакт реле при нулевом сетевом напряжении (переходе сетевого напряжения через ноль, технология «zero sync»™).

КОНСТРУКЦИЯ РЕЛЕ:

Контакторы выпускаются в унифицированном пластмассовом корпусе из не распространяющего горение полиамида (V0). Выводы управления выполнены в виде двух проводов НВ3-0,75 длиной 0,5м. Вывод А1 коричневого цвета, вывод А2 синего цвета. Силовые клеммы с передним присоединением проводов коммутируемых электрических цепей туннельной конструкции обеспечивают надёжный зажим проводника сечением до 33 мм². Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ РМЭК 60715-2003).

 ВНИМАНИЕ! В конструкции реле применено поляризованное реле. В случае высокой частоты подачи управляющего напряжения (более 2 раз в секунду) возможно нарушение диаграммы работы силовых контактов.

РИО-1КМ2 AC230В УХЛ4 – Характеристики

Технические характеристики:

  • Диапазон напряжение питания: 184...253 В;
  • Потребляемая мощность, не более: 0,5 Вт;
  • Время во включенном состоянии: не ограничено;
  • Время воздействия управляющего напряжения, не менее: 500 мс;
  • Время включения, не более: 200 мс;
  • Время выключения: 50...70 мс;
  • Количество / Тип контактов: 1NO (Нормально Открытый);
  • Номинальный ток нагрузки АС1 (активная, резистивная): 63 А;
  • Номинальная коммутируемая мощность АС230В 50Гц (АС1 активная, резистивная): 14,5 кВт;
  • Номинальный ток нагрузки АС3 (индуктивная, реактивная): 25 А;
  • Максимальное коммутируемое напряжение: 400 В;
  • Ток перегрузки / время воздействия без сваривания контактов: 2000/10 А/мс;
  • Ток короткого замыкания без разрушения реле: 3000 А;
  • Механическая износостойкость, не менее: 10 х 106 циклов;
  • Электрическая износостойкость, не менее: 100000 циклов;
  • Частота коммутаций, не более: 1 цикл/сек;
  • Климатическое исполнение и категория размещения по ГОСТ 15150-69: УХЛ4 или УХЛ2 (без образования конденсата);
  • Температура эксплуатации (по исполнениям): -25…+55 (УХЛ4) °С / -40…+55 (УХЛ2) °С;
  • Температура хранения: -40…+70 °С;
  • Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4): уровень 3 (2 кВ/5 кГц);
  • Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5): уровень 3 (2 кВ А1-А2);
  • Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96: IP40 / IP20;
  • Степень загрязнения в соответствии с ГОСТ 9920-89: 2;
  • Относительная влажность воздуха: до 80 % (при 25 °С);
  • Высота над уровнем моря: до 2000 м;
  • Рабочее положение в пространстве: произвольное;
  • Режим работы: круглосуточный;
  • Сечение подключаемых проводников: 0,5...33 (20-2AWG) мм2;
  • Габаритные размеры: 18 х 93 х 62 мм;
  • Масса, не более: 0,2 кг
