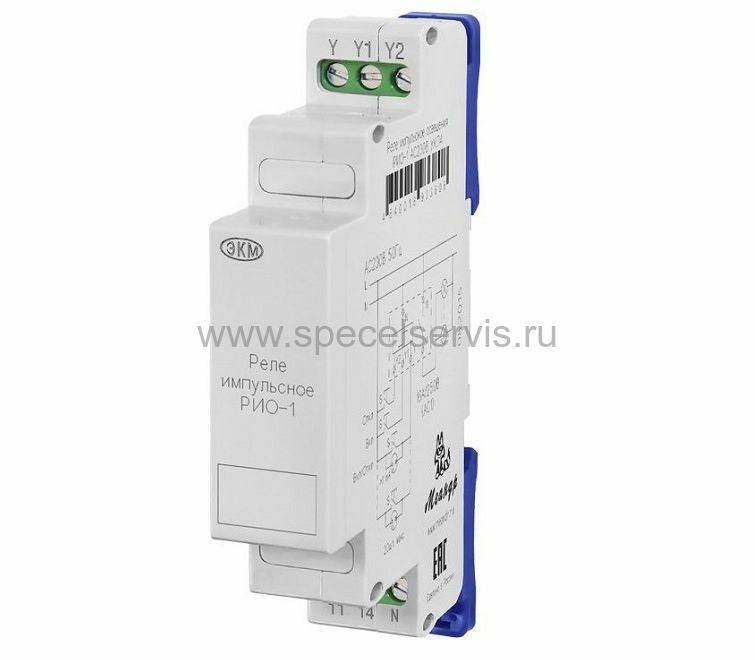

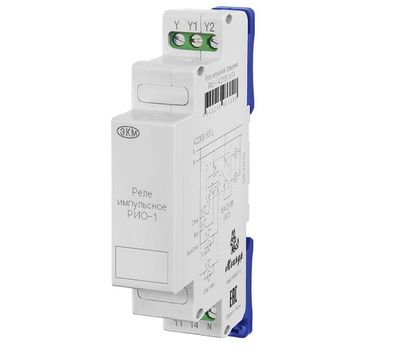

РИО-1 АС230В УХЛ4
Наведите на картинку для увеличения
РИО-1 АС230В УХЛ4 – Описание
Импульсное реле управления освещением РИО-1 (реле памяти)
- Управление освещением из нескольких мест; - в коридоре, на лестнице, во всем доме и т.п.
- Возможна работа с датчиком движения (включение по датчику, выключение по кнопке или по времени (функция доступна в реле выпуска с 01.2016г.)
- Экономия проводов (цепи управления прокладываются проводом меньшего сечения)
- Комфорт управления - одним выключателем можно включить и выключить все осветительные приборы
- Исключение подгорания контактов выключателей. Исключение влияния перебоев напряжения питания
- Технология синхронной коммутации контактов
НАЗНАЧЕНИЕ РЕЛЕ
Импульсное реле освещения РИО-1 предназначено для дистанционного включения или отключения цепей осветительных приборов. Реле обеспечивает дистанционное управления освещением в коридоре, на лестнице, этаже и т.п. с помощью параллельно соединённых кнопок с подсветкой. Дополнительные входы управления позволяют формировать поэтажные и централизованные системы управления освещением здания.
КОНСТРУКЦИЯ РЕЛЕ Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением коммутируемых цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность пружины замков необходимо переставить в крайние отверстия, фиксирующие пружину замка, которые расположены на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2.
РАБОТА РЕЛЕ Реле не требует оперативного питания. Любая команда управления является питанием. Реле имеет три входа управления имеющие различные назначения. При поступлении команды управления на вход Y1 контакты 11-14 замыкаются. При поступлении команды управления на вход Y2 контакты 11-14 размыкаются. При поступлении команды управления на вход Y состояние контактов 11-14 последовательно меняется на противоположное. В реле использована технология синхронной коммутации контактов - «zero sync», что обеспечивает высокую нагрузочную способность контактной группы. Замыкание и размыкание контактов производится в момент перехода сетевого напряжения через «0», что обеспечивает ограничение броска тока в момент замыкания или размыкания контактов. Эта технология продлевает срок службы ламп накаливания и галогенных ламп, а также позволяет исключить подгорание контактов встроенного исполнительного реле.
ВНИМАНИЕ: В конструкции изделия применено поляризованное электромагнитное реле с двумя устойчивыми состояниями. Одиночные удары во время транспортировки могут привести к самопроизвольному переключению контактов. При первом включении исходное (выключенное) состояние контактов восстанавливается.
Не устанавливать реле в зоне повышенной вибрации или рядом с приборами, вызывающими вибрацию при срабатывании (например мощные пускатели и др.).
| Параметр | Ед.изм. | РИО-1 AC230В |
РИО-1 AC100В |
РИО-1 DC24В |
|
Питание
|
В |
АС230 ± 10% |
АС100 ± 10% |
DC24 ± 10% |
|
Минимальное время подачи сигнала управления, не менее, с
|
с |
0,3
|
||
|
Время во включенном состоянии (по любому входу)
|
не ограничено
|
|||
|
Количество кнопочных выключателей с индикатором тлеющего разряда с током 1мА по входу «Y», не более |
шт. |
20
|
||
|
Количество кнопочных выключателей с индикатором тлеющего разряда с током 1мА по входу «Y1», «Y2», не более |
шт. |
5
|
||
|
Задержка срабатывания реле, не более
|
с |
0,25
|
||
|
Номинальное/максимальное коммутируемое напряжение
|
В |
250/400
|
||
|
Максимальный коммутируемый ток при активной нагрузке: АС250В(АС1)/DC30В(DC1) |
А |
16
|
||
|
Максимальный коммутируемый ток (<4с при скважности 10)
|
А |
30
|
||
|
Максимальная нагрузка лампами накаливания
|
Вт |
2000
|
||
|
Максимальная нагрузка люминесцентными лампами (некомпенсированная) cosФ=0.5 |
шт. |
25х35Вт
13х65Вт |
||
|
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)
|
ВА/Вт |
4000/480
|
||
|
Минимальная коммутируемая мощность (100В/5мA)
|
мВт |
500
|
||
| Электрическая прочность (питание - контакты) (50Гц - 1мин) | В | AC2000 | ||
|
Механическая износостойкость, не менее
|
циклов |
10х106
|
||
|
Электрическая износостойкость, не менее
|
циклов |
100000
|
||
|
Максимальная частота коммутаций, не более
|
комм./ч |
600
|
||
|
Присоединение
|
0,35 - 2,5 мм2 |
|||
|
Количество и тип контактов
|
1 замыкающий
|
|||
|
Диапазон рабочих температур
|
0C
|
-25.....+55
|
||
|
Температура хранения
|
0C
|
-40....+70
|
||
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2кВ/5кГц) | |||
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2кВ А1-А2) | |||
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) | УХЛ4 | |||
| Степень защиты по корпусу/по клеммам по ГОСТ 14254-96 | IP40/IP20 | |||
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | |||
|
Относительная влажность воздуха
|
% |
до 80 (при 250C)
|
||
|
Рабочее положение в пространстве
|
произвольное
|
|||
|
Режим работы
|
круглосуточный
|
|||
|

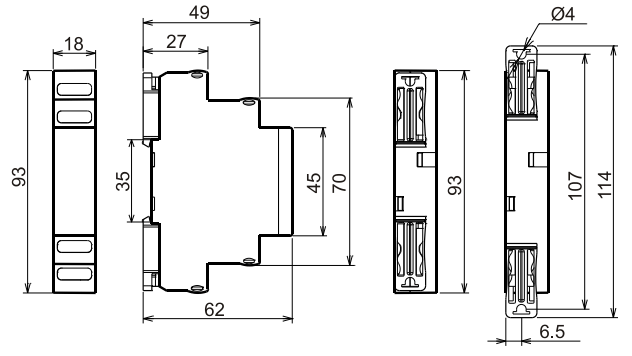

Габаритные размеры
|
мм |
18х93х62
|
||
|
Масса
|
кг |
0,08
|
||
