РЭВ-302

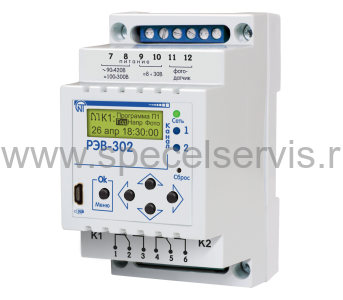

Многофункциональное программируемое двухканальное реле времени РЭВ-302

Реле серии РЭВ-302 представляет собой микропроцессорное программируемое устройство, предназначенное для включения/отключения одной/двуx нагрузок в предварительно установленные пользователем моменты времени с учетом сетевого напряжения и освещенности внешнего фотодатчика.

Устройство может быть подключено к сети переменного тока 220-240 В/50Гц или к источнику постоянного тока, так же имеет 2 группы контактов на переключение с номинальным током 16А при коммутирующем переменном напряжении 250В. Временная задержка на запуск реле после подачи питания задается пользователем, так же как и отдельные временные задержки на выполнение действий реле напряжения и реле освещенности (для установки времени повторного включения и т.п.).

Предусмотрена совместная или независимая работа реле времени, реле напряжения и фотореле, функция простого включения контактов нагрузки через заданное время после подачи питания.

Используя РЭВ-302 как реле времени, пользователь имеет возможность составления своего списка выходных дней и праздников. РЭВ-302 может выполнять функции суточного, недельного, месячного и годового реле времени. Общая внутренняя память на 5000 независимых таймеров, распределяемых между всеми программами на день/неделю/месяц/год в зависимости от выбранного режима. Календарь с запасом хода до 10 лет при отсутствии внешнего питания. Переход на летнее время происходит автоматически. Существует функция импульсного реле времени (периодическое включение/отключение контактов без привязки к календарю

Если РЭВ-302 используется как реле напряжения, происходит отключение нагрузки по минимальному и максимальному напряжению сети.

Приор включает в себя 8 независимых программ управления и есть возможность быстрого переключения между ними для каждой из групп контактов, независимые списки временных уставок (таймеров) для каждой из программ. Программное обеспечение для персонального компьютера, доступное для скачивания на сайте novatek-electro.com, позволяет редактировать все настройки реле и создавать массивы событий или события, привязанные к восходам и закатам Солнца. Есть возможность загрузки предустановленных программ управления через USB вход с помощью дополнительного программного обеспечения.

Для управления событиями фотореле к РЭВ-302 может быть подключен выносной фотодатчик.

Технические характеристики РЭВ-302:

• Напряжение сети переменного тока (клеммы 7-8): 90...420 В
• Напряжение сети постоянного тока (клеммы 7-8): 100...300 В
• Номинальное напряжение питания постоянное (клеммы 9-10): 8...30 В
• Частота питающей сети: 50/60 Гц
• Потребляемая мощность (под нагрузкой): не более 3,0 ВА
• Диапазон установки нижнего порога срабатывания по напряжению Umin: 90...416 В, но не выше Umax–dUmax
• Диапазон установки верхнего порога срабатывания по напряжению Umax: 94...420 В, но не ниже Umin+dUmin
• Максимальное количество событий: 5000
• Резерв хода часов при отключении напряжения питания: не менее 10 лет
• Точность установки: 1 с
• Точность выставления порогов срабатывания по напряжению: 1 В
• Погрешность хода часов: не более 1 с/сутки
• Погрешность измерения напряжения: не более 2 %
• Погрешность измерения освещенности до 200 люкс: не более 10 %
• Погрешность измерения освещенности от 200 люкс: не более 20 %
• Минимальное время коммутации контактов для реле времени: 0,015 с
• Минимальное время коммутации контактов для реле напряжения: 0,035 с
• Минимальное время коммутации контактов для фотореле: 0,1 с
• Диапазон настройки гистерезиса нижнего порога напряжения dUmin: 3 ... 9 В
• Диапазон настройки гистерезиса верхнего порога напряжения dUmax: 3 ... 9 В
• Задержка отключения по Umin: от 0 с до 19 мин 59 с
• Задержка отключения по Umax*: от 0 с до 19 мин 59 с
• Задержка повторного включения нагрузки: от 1 с до 19 мин 59 с
• Диапазон установок уровня освещенности: 0 ... 9999 люкс
• Гистерезисы установки уровня освещенности: 0 ... 999 люкс
• Задержка действий, если освещенность ниже порога: от 0 с до 99 мин 59 с
• Задержка действий, если освещенность выше порога: от 0 с до 99 мин 59 с
• Общая задержка после подачи питания: от 0 с до 99 мин 59 с
• Индикация срабатывания реле нагрузки: есть
• Сохранение уставок при пропадании сетевого и резервного питания: есть
• Память данных: не менее 10 лет
• Внутренний предохранитель: есть
• Допустимая влажность без конденсата: 70 %
• Подключение к компьютеру: USB
• Длина кабеля фотодатчика в комплекте: 2 м
• Расстояние между прибором и фотодатчиком не более: 20 м
• Журнал событий: год/месяц/неделя/сутки
• Степень защиты: ІР20
• Климатическое исполнение: УХЛ4
• Диапазон рабочих температур: от минус 20 до +55 °С
• Температура хранения: от минус 35 до +70 °С
• Количество выходных реле (каналов): 2 шт.
• Масса: не более 200 г
• Габаритные размеры: 90 х 52 х 66 мм
• Контакты перекидные: 1P
• Монтаж на стандартную DIN-рейку 35мм
• Изделие работоспособно при любом положение в пространстве
• Момент затяжки винтов клеммника: 0,4 Н*м

* Рекомендуется оставить параметр на значении «00 мин. 00 с.» для максимально быстрого выключения.
