РЭВ-201М

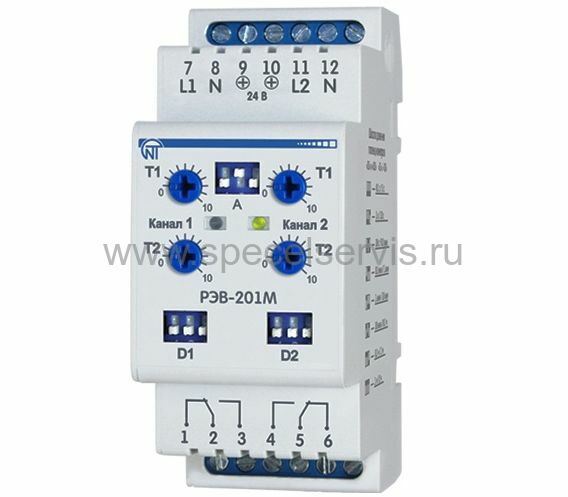

Реле времени РЭВ-201М

Электронное двухканальное реле времени РЭВ-201М предназначено для коммутации электрических цепей переменного тока 230/240 В 50 Гц и постоянного тока 24-100 В с регулируемой выдержкой времени. Содержит два канала и может работать по одному из семи алгоритмов работы, задаваемому пользователем.

Алгоритмы работы:

• задержка на включение
• задержка на отключение
• реле импульсное №1, №2
• реле периодическое (циклическое) №1, №2
• реле управления *

*может быть использовано в качестве реле предпусковой сигнализации для оборудования, подчиняющегося постановлению Госгортехнадзора № 47 от 04.06.03, в т. ч. и для ГОК (горно- обогатительных комбинатов).

Выдержка времени каждого канала начинает отсчитываться с момента подачи питания на канал.

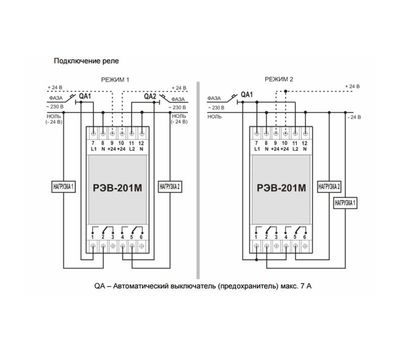

Позволяет обеспечить два режима работы каналов:

1. Независимая работа каналов. На каждый канал подается разновременно одно и тоже питание. Выдержка времени отсчитывается от момента подачи питания на каждый канал (режим двух реле);
2. Параллельная работа каналов. На каждый канал одновременно подается одно и то же питание. Отсчет времени по обоим каналам начинается одновременно. Время срабатывания соответствует выставленным с помощью регулировок задержкам для каждого канала (режим одного реле с двумя выходами и разными выдержками).

Важно: В ОБОИХ РЕЖИМАХ ПИТАНИЕ КАНАЛОВ ДОЛЖНО ИМЕТЬ ОБЩИЙ НОЛЬ.

Основные технические характеристики:

• Напряжение питания переменное (контакты L, N): 160 – 300 В
• Номинальное напряжение питания постоянное (контакты +24, N): 24 В ±10%
• Частота питающей сети: 50 – 60 Гц
• Интервал времени: от 1 с до 20 ч
• Время готовности при подаче напряжения питания: не более 0,25 с
• Степень защиты: - реле ІР40 - клеммника ІР20
• Потребляемая мощность (под нагрузкой): не более 1,0 ВА
• Масса: не более 0,150 кг

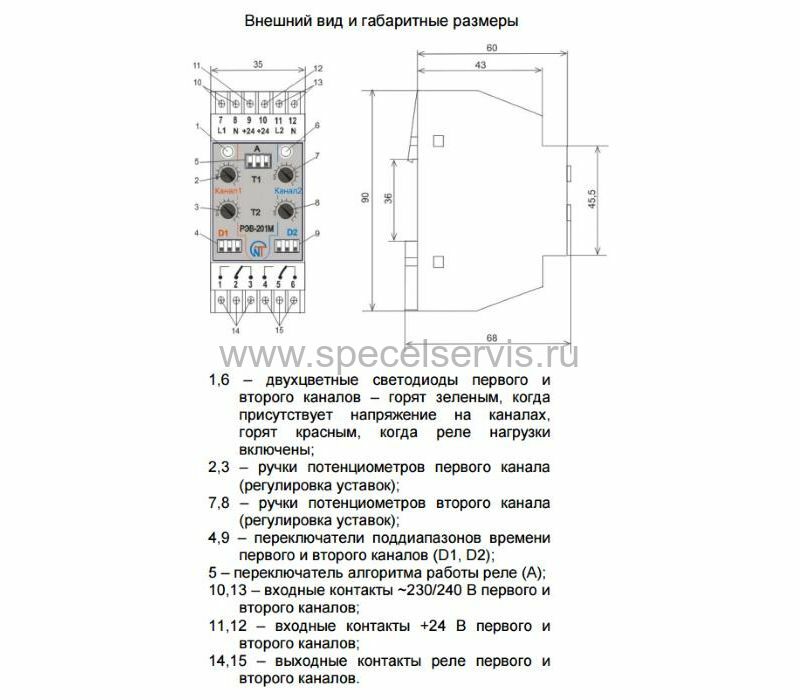

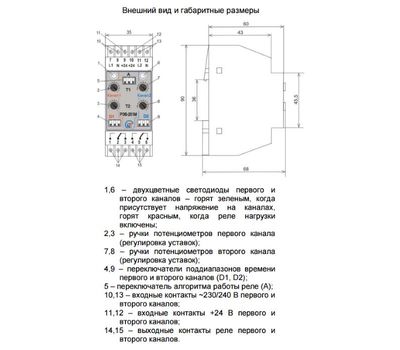

• Габаритные размеры: 90 х 35 х 68 мм
• Диапазон рабочих температур: от минус 30 до +55 °С
• Номинально напряжение изоляции: 450 В
• Номинальное импульсное выдерживаемое напряжение: 2,5 кВ
• Сечение проводников подсоединительных клемм: 0,5-2 кв.мм
• Монтаж: на стандартную DIN-рейку 35 мм
