ИР-24 – Описание
Импульсное реле времени ИР-24
Предназначено для управления (включение/выключение) цепями освещения или иной нагрузкой при помощи коротких импульсов, подаваемых с одного или нескольких кнопочных выключателей. Применяется для управления освещением проходных помещений: коридоров, лестничных маршей и т.д.

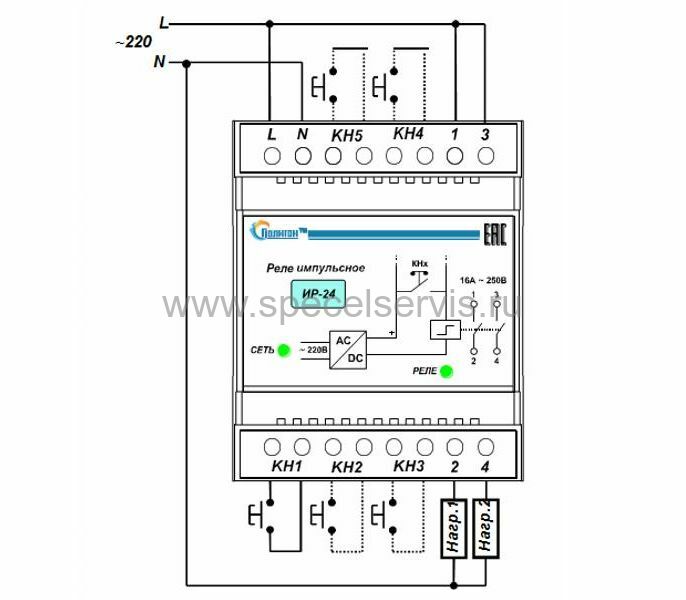

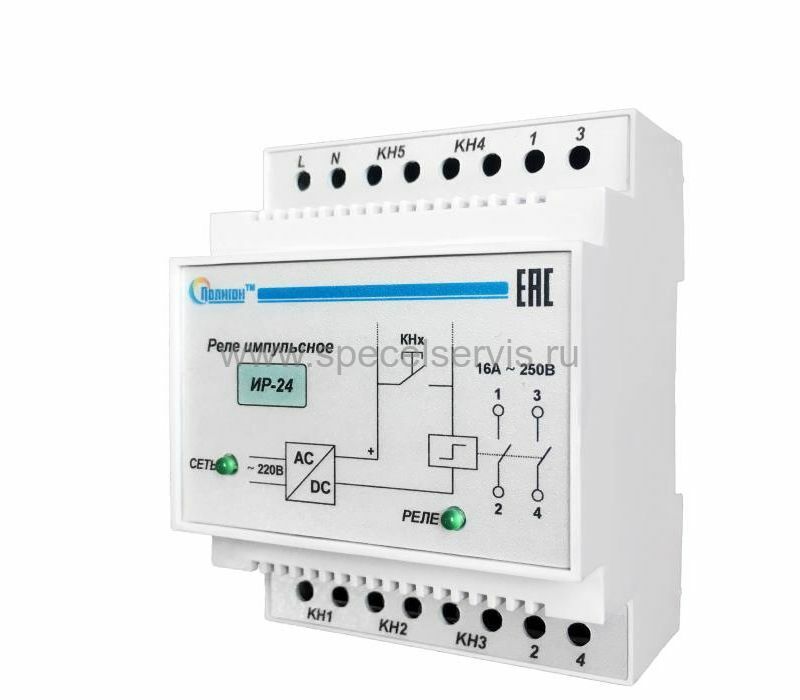

Импульсное реле ИР-24 выполнено в корпусе для установки на DIN-рейку. На передней панели модуля находятся светодиодные индикаторы наличия сетевого напряжения и состояния внутреннего реле. В верхней и нижней части модуля находятся клеммные колодки для подключения к сети, к нагрузке и кнопкам/выключателям управления. Питание реле осуществляется от сети 220 В, 50 Гц.
Класс защиты – I, ЭМС по ГОСТ Р51318.14.1 – 99 и ГОСТ Р51318.14.2 - 99.
Климатическое исполнение - УХЛ 3.1.
Технические параметры ИР-24:
- Номинальное напряжение 220 В; 50 Гц
- Диапазон рабочих температур (без конденсата) -25 ...50 °С
- Коммутируемый ток контакта (АС1 250 В) max 16 А
- Длительность управляющего импульса 50 … 1000 мс
- Количество силовых полюсов 2
- Вес 0,3 кг
- Габаритные размеры, 71 х 90 х 60 мм
