ЛСМ-3з ACDC230B УХЛ4 – Описание

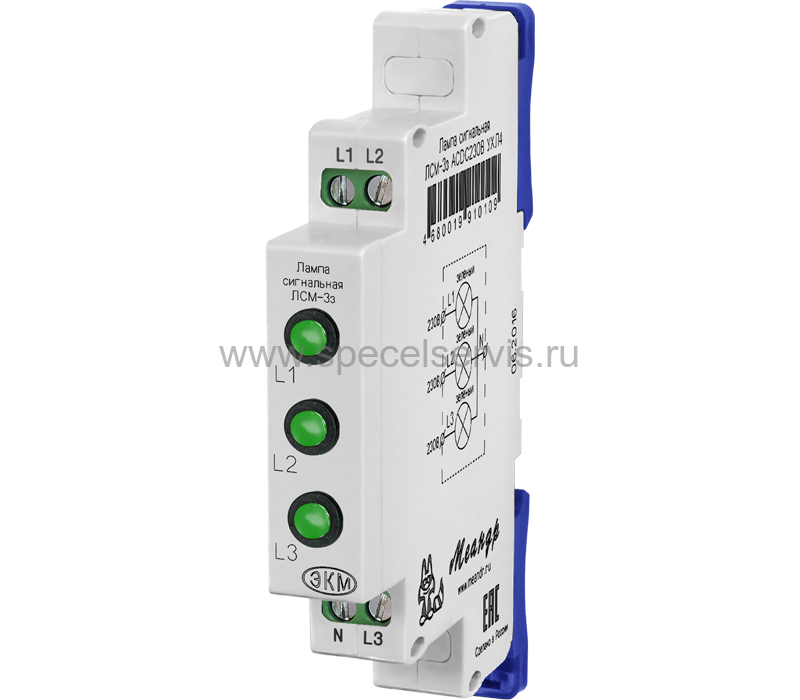

Лампа ЛСМ-3з ACDC230B УХЛ4 сигнальная

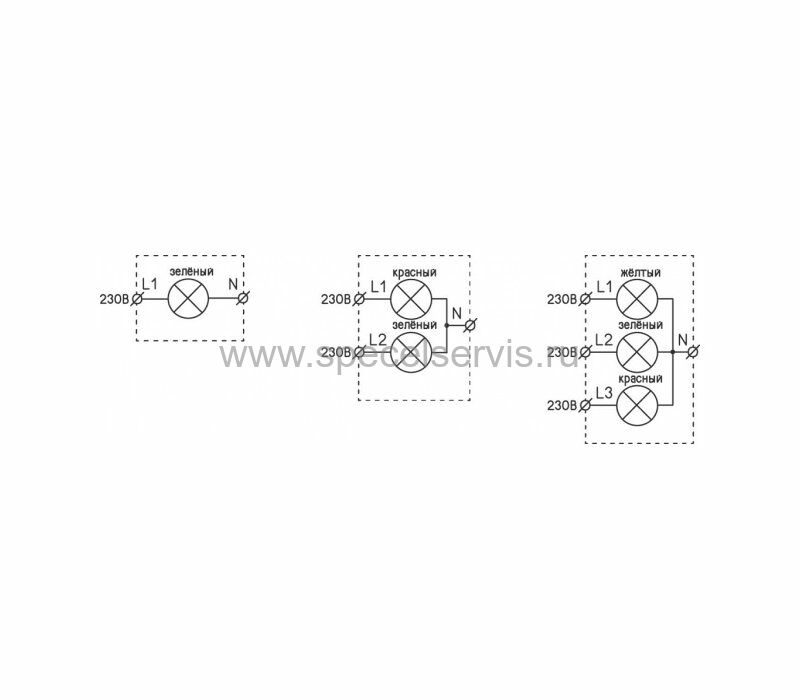

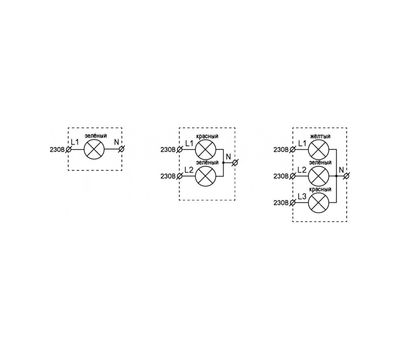

Модульная сигнальная лампа ЛСМ предназначена для установки в распределительные щиты и служат для отображения наличия напряжения в контролируемой цепи. Возможные варианты исполнения и технические характеристик приведены в таблице ниже. Установить лампу в щит на рейку-DIN или на ровную поверхность и подключить к контролируемой цепи в соответствии с маркировкой на клеммах.
Лампа выпускается в унифицированном пластмассовом корпусе с передним присоединением проводов питания. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели расположены 3 светодиода зеленого цвета.
Технические характеристики ЛСМ-3з ACDC230B УХЛ4:
- Напряжение питания ACDC 230 В
- Потребляемый ток одного индикатора < 6 мА
- Рабочая температура -25...55 С
- Температура хранения -40...70 С
- Степень защиты корпус/клеммы - IP40/IP20

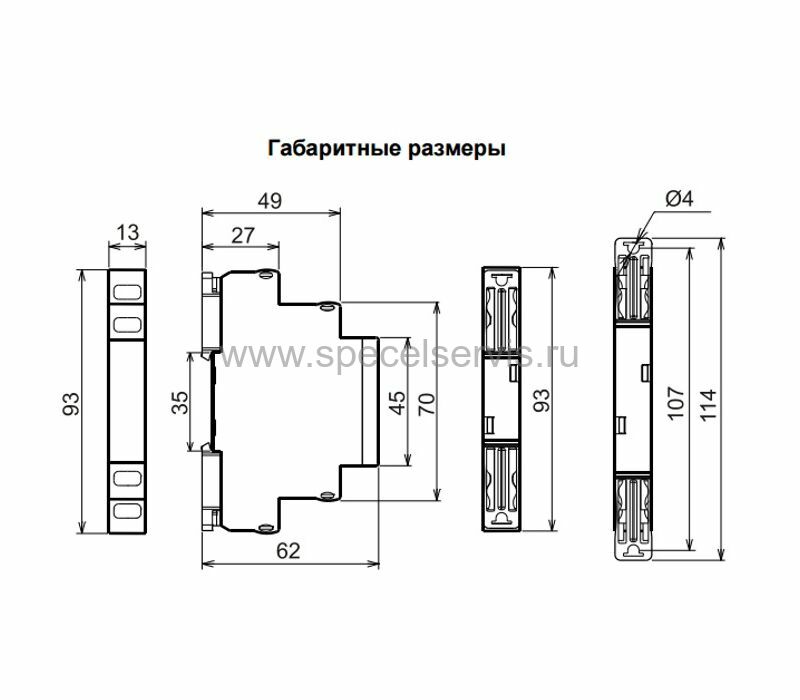

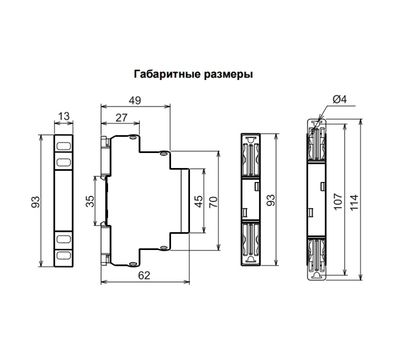

- Габаритные размеры 13*93*62 мм
- Материал корпуса ABS пластик, V0
Параметр
|
Ед.изм.
|
ЛСМ-1б
|
ЛСМ-1ж
|
ЛСМ-1з
|
ЛСМ-1к
|
ЛСМ-1с
|
ЛСМ-2кз
|
ЛСМ-3б
|
ЛСМ-3з
|
ЛСМ-3жкз
|
ЛСМ-3к
|
ЛСМ-3кзж
|
Соответствуем стандартам
|
|
ГОСТ Р 50030.1-2007
|
||||||||||
Номинальное напряжение
|
В
|
ACDC230В
|
||||||||||
Потребляемый ток одного индикатора | мА | <6 | ||||||||||
Цвет и порядок расположения (сверху вниз) (соответствует последней букве (буквам) в обозначении)
|
|
белый
|
жёлтый
|
зелёный
|
красный
|
синий
|
красный
зелёный
|
белый
|
зелёный
|
жёлтый
красный
зелёный
|
красный
|
красный
зелёный
жёлтый
|
Диапазон рабочих температур
|
0C
|
-25...+55
|
||||||||||
Температура хранения
|
0C
|
-40...+70
|
||||||||||
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)
|
|
УХЛ4
|
||||||||||
Степень защиты по корпусу/по клеммам по ГОСТ 14254-96
|
|
IP40/IP20
|
||||||||||
Степень загрязнения в соответствии с ГОСТ 9920-89
|
|
2
|
||||||||||
Относительная влажность воздуха
|
%
|
до 80 (при 250C)
|
||||||||||
Высота над уровнем моря
|
м
|
до 2000
|
||||||||||
Рабочее положение в пространстве | произвольное | |||||||||||
Режим работы | круглосуточный | |||||||||||
Габаритные размеры | мм | 13х93х67 | ||||||||||
Масса
|
кг
|
0,04
|
0,05
|
0,06
|
