ВКМ-1 4А AC250B УХЛ4

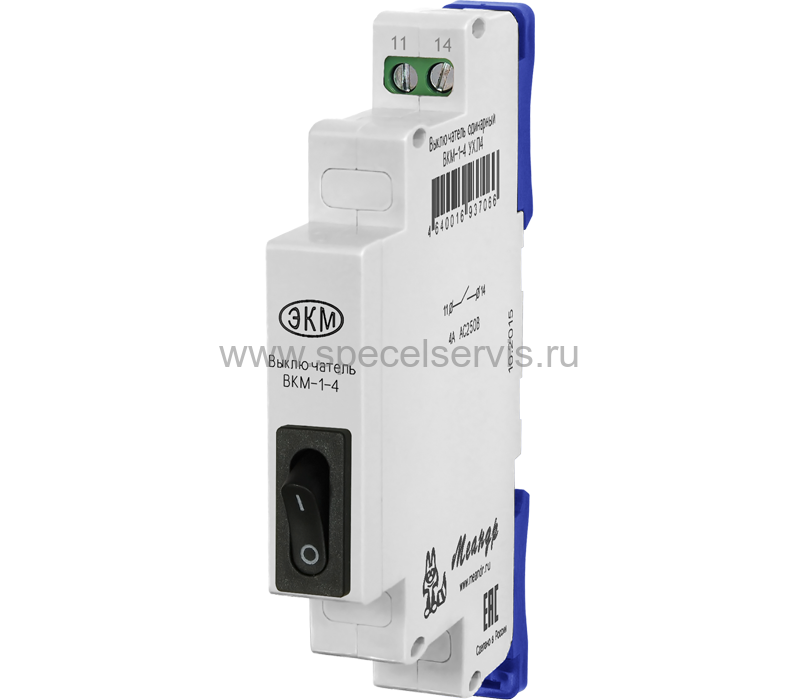

ВКМ-1 4А AC250B УХЛ4 МЕАНДР - фото

Наведите на картинку для увеличения

311.70 Р
297.50 Р10+
285.60 Р25+
Под заказ
Оптовые цены:
Кол-во 10+ 25+
Цена 297.50 Р 285.60 Р

Минимальное кол-во: 1.

10141116
Бренд:МЕАНДР
Норма упаковки:1
Условия поставки:Под заказ
Срок поставки:1-2 нед.

ВКМ-1 4А AC250B УХЛ4 – Описание

Выключатели модульные ВКМ

  • Возможность крепления на рейку-DIN и на ровную поверхность
  • Передние присоединение проводников
  • Корпус шириной 13мм

НАЗНАЧЕНИЕ МОДУЛЯ

Выключатель модульный ВКМ предназначен для использования в жилищных и промышленных проводках и охранных системах.

КОНСТРУКЦИЯ МОДУЛЯ

Выключатель выпускаются в унифицированном пластмассовом корпусе с передним подключением коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность замки необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. Схема подключения приведена на корпусе изделия.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВКМ
Параметр
Ед.изм.
ВКМ-1-15
ВКМ-1-6 ВКМ-1-4 ВКМ-2-4
Количество коммутируемых цепей шт. 1 1 1 2
Номинальное рабочее напряжение
В
230
Номинальный ток
А
15
6 4 4
Климатическое исполнение и категория размещения по  ГОСТ 15150-69 (без образования конденсата)   УХЛ4
Диапазон рабочих температур 0C -25...+55
Температура хранения
0С
-40...+70
Относительная влажность % до 80 (при 250C)
Высота над уровнем моря м до 2000
Рабочее положение в пространстве   произвольное
Режим работы   круглосутосный
Габаритные размеры мм 13х93х63
Масса, не более кг 0,1



ВКМ-1 4А AC250B УХЛ4 выключатель одинарный на DIN-рейку (рис.2)

ВКМ-1 4А AC250B УХЛ4 – Прикрепленные файлы

VKM (VKM.pdf, 611 Kb) [Скачать]
