PS-63A

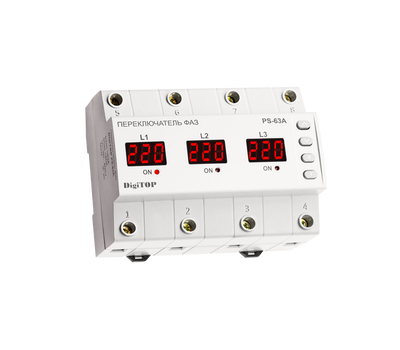

PS-63A DIGITOP - фото

Наведите на картинку для увеличения

5 350.00 Р
5 104.00 Р2+
4 900.00 Р10+
Под заказ
Оптовые цены:
Кол-во 2+ 10+
Цена 5 104.00 Р 4 900.00 Р

Минимальное кол-во: 1.

10142251
Бренд:DIGITOP
Норма упаковки:1
Условия поставки:Под заказ
Срок поставки:1-2 нед.

PS-63A – Описание

Переключатель фаз PS-63A

 Предназначен для питания промышленной и бытовой однофазной нагрузки 220/230 В 50 Гц от одной из фаз трехфазной сети, с целью обеспечения питания особо ответственного однофазного оборудования от наиболее качественной фазы и защиты его от повышенного или пониженного напряжения.


Прибор управляется микроконтроллером, который анализирует напряжение в трехфазной электросети и отображает действующие значения на цифровых индикаторах для каждой фазы. Коммутация выхода на нагрузку осуществляется электромагнитными реле. Питание прибора происходит от контролируемых фаз.


Допустимые пределы переключения/отключения по напряжению, приоритетная фаза, время задержки включения, время задержки переключения на резервную фазу и время задержки перед возвратом на приоритетную фазу устанавливаются пользователем. Все установленные значения сохраняются в энергонезависимой памяти.

Принцип действия
При подаче напряжения на прибор, индикаторы покажут действующие значения напряжения в сети по каждой фазе. Если напряжение в сети находится в установленном диапазоне (заводские установки - 170-250 В), то произойдет подключение нагрузки к приоритетной фазе или, если приоритет не установлен, к фазе “L1”. Выбор режима работы описан в разделе Последовательность установки параметров.
Если выбран приоритет работы от одной из фаз (“L1”, “L2” или “L3”), то выход на нагрузку будет подаваться от приоритетной фазы. Если напряжение на приоритетной фазе вышло за установленный диапазон, то прибор переключит выход на нагрузку на следующую фазу. После возврата напряжения на приоритетной фазе в установленные пределы, через заданное время задержки возврата (заводские установки – 5 секунд) прибор переключит выход на нагрузку на приоритетную фазу.


Если режим работы от приоритетной фазы выключен, то выход на нагрузку подается от фазы “L1”. Если напряжение текущей используемой фазы выйдет за установленный диапазон, то прибор переключит выход на нагрузку на следующую фазу, напряжение на которой в установленных пределах, и останется на ней до следующей аварийной ситуации.


Во избежание переключений/отключений от пусковых кратковременных просадок, если напряжение текущей фазы вышло за нижний установленный предел переключения/отключения, но остается больше 120 В, то переключение происходит с временной задержкой. Для этого выставляется Время задержки переключения по нижнему пределу.


Прибор комплектуется двумя перемычками сечением 10 мм2. При использовании кабелей другого сечения необходимо применять перемычки с сечением равным сечению используемого кабеля.

Технические характеристики:

  • Измеряемое напряжение на каждой фазе, В: 50-400
  • Время переключения по верхнему пределу, сек: не более 0,02
  • Время переключения по нижнему пределу(<120В), сек: не более 0,02
  • Погрешность вольтметра, %: не более 1
  • Номинальный ток на контактах реле*, А: 63
  • Степень защиты прибора: Ip-20
  • Контроль выхода от «залипания» контакта: есть
    * - при активной нагрузке



Устанавливаемые пользователем параметры

  • Верхний предел отключения, В: 210-270 (250**)
  • Нижний предел отключения, В: 120-200 (170**)
  • Приоритетная фаза: L1,L2,L3,OFF (OFF**)
  • Время задержки первого включения нагрузки, сек: 0-600 (0**)
  • Время задержки возврата на приоритетную фазу, сек: 5-120 (5**)
  • Время задержки переключения по нижнему пределу(120В < U изм < U уст ), сек: 1-10 (1**)

    ** - заводские установки

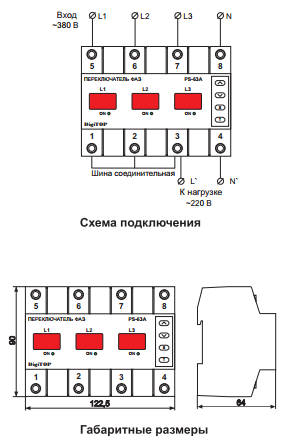

PS-63A переключатель фаз (рис.3)

PS-63A – Прикрепленные файлы

PS-63A (PS-63A.pdf, 1,437 Kb) [Скачать]
