ПЭФ-319 – Описание

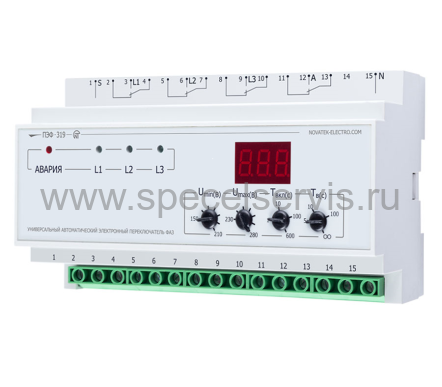

Универсальный автоматический электронный переключатель фаз ПЭФ-319
Универсальный автоматический электронный переключатель фаз ПЭФ-319 предназначен для питания промышленной и бытовой однофазной нагрузки 230/240 В 50 Гц от трехфазной четырехпроводной сети (3х400+N) с целью обеспечения бесперебойного питания особо ответственных однофазных потребителей и защиты их от недопустимых колебаний напряжения в сети.
В зависимости от наличия и качества напряжения на фазах ПЭФ-319 автоматически производит выбор ближайшей по приоритету фазы в пределах установок, заданных пользователем, и подключает к ней однофазную нагрузку:
- при мощности до 6,6 кВт (30 А) нагрузка питается непосредственно от ПЭФ-319;
- при мощности, превышающей 6,6 кВт (30 А), ПЭФ-319 управляет катушками магнитных пускателей (МП) соответствующей мощности (МП в комплект не входят).
Пороги минимального и максимального напряжения задаются пользователем.
| Параметр | Значение |
| Номинальное фазное напряжение, В | 230/240 |
| Напряжение, при котором сохраняется работоспособность, по единственной фазе, В | 120 |
| Частота сети, Гц | 45-55 |
| Диапазон срабатывания по, UMIN, В | 150-210 |
| Диапазон срабатывания по, UMAX, В | 230-280 |
| Диапазон регулирования времени возврата на приоритетную фазу, с | 5-200 |
| Диапазон регулирования времени повторного включения, ТВКЛ, с | 1-600 |
| Фиксированная задержка переключения (отключения) по UMIN, с | 12 |
| Время переключения на резервные фазы, с, не более | 0,2 |
| Гистерезис (коэффициент возврата) по напряжению, В | 5-7 |
| Точность определения порога срабатывания, В | ±3 |
| Макс. коммутируемый ток (активный) выходных контактов, А, не менее | 30 |
| Фазное напряжение, при котором сохраняется работоспособность прибора, В | 400 |
| Кратковременно допустимое макс. фазное напряжение, при котором сохра- няется работоспособность, В | 450 |
| Потрeбляемая мощность (под нагрузкой), ВА, не более | 10 |
|
Коммутационный ресурс выходных контактов: - под нагрузкой 30 А (активный ток), раз, не менее - под нагрузкой 5 А, раз, не менее |
100000 1 млн. |
|
Степень защиты: - прибора - клеммной колодки |
IP40 IP20 |
| Климатическое исполнение | УХЛ3.1 |
| Габаритные размеры, мм | 157 х 91 х 59 |
| Масса, кг, не более | 0,38 |
| Диапазон рабочих температур, °С | -35...+55 |
| Температура хранения, °С | -45...+70 |
| Положение в пространстве | произвольное |
