МВФ-3Ц

Автомат ввода резерва МВФ-3Ц

Применяется в трехфазных сетях с нестабильным напряжением отдельных фаз при необходимости питания однофазных систем с заданными параметрами напряжения.

Обеспечивает подключение однофазных потребителей к фазе, имеющей напряжение в пределах допуска, установленного пользователем. Имеет цифровой дисплей для индикации состояния устройства. Установка параметров работы производится по цифровому дисплею..

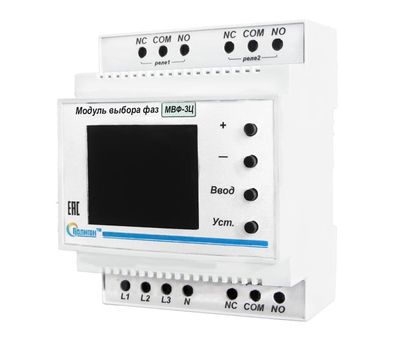

Модуль МВФ-3Ц выполнен в пластмассовом корпусе для установки на DIN-рейку.

На передней панели модуля находится цифровой индикатор и кнопки для управления режимами работы регистратора.
В верхней и нижней части блока находятся винтовые клеммники для подключения блока.

Технические параметры МВФ-3Ц:

• Номинальная мощность (ток фазы) 16 А
• Масса 0,35 кг
• Габаритные размеры 71 х 90 х 60 мм
• Номинальное напряжение 220/380 В; 50 Гц

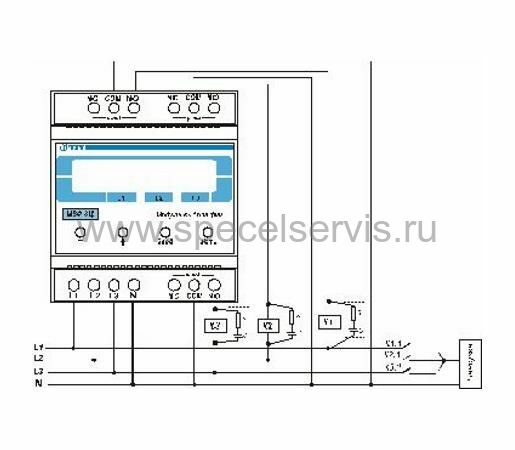

При подключении рекомендуется включать параллельно катушке пускателя искрогасящую цепочку R – 51 Ом 1Вт, С – 0,1 мкФ 630 В.
Внимание! Подключение цепей питания катушек контакторов и сигнальных цепей ( L1, L2, L3, N) к силовой сети производить отдельными проводами.
