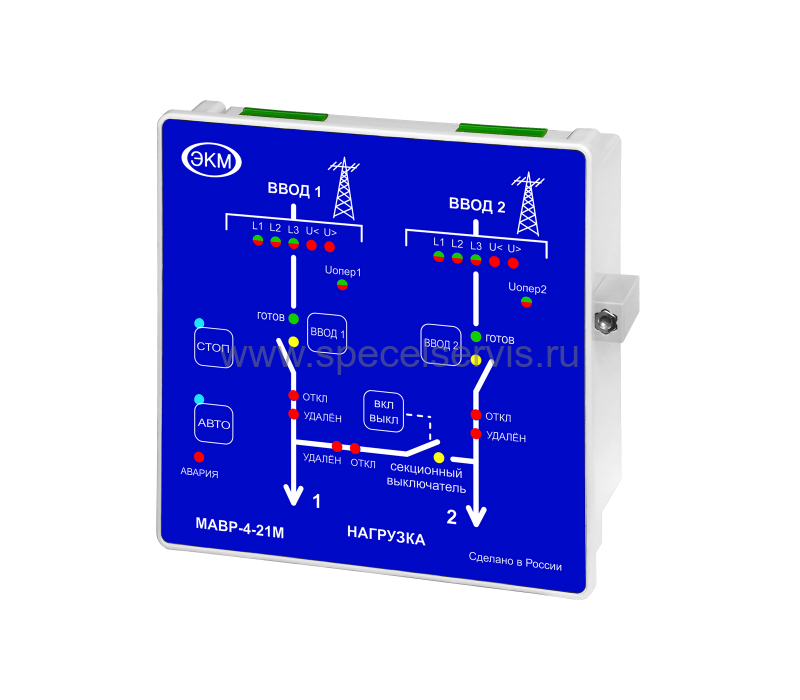

МАВР-4-21М УХЛ4

Модуль аварийного ввода резерва

Модуль предназначен для использования в схемах автоматического ввода резерва при схеме питания «два ввода, две нагрузки с секционным выключателем». Модуль осуществляет управление коммутационными механизмами для переключения нагрузок с основного источника питания на резервный с помощью секционного выключателя, при возникновении аварии на основном вводе, и возврат к нормальной схеме питания при нормализации рабочих параметров основного источника питания. Управление коммутационными механизмами осуществляется автоматически в соответствии с выбранными настройками. В качестве коммутационных механизмов могут применяться электромагнитные контакторы или автоматические выключатели с моторприводом. Модуль позволяет осуществлять удаленное управление и считывание состояний коммутационных механизмов и вводов по протоколу Modbus RTU через интерфейс RS-485.

Основные особенности:

• внешнее формирование напряжения оперативного питания;
• установка порогов Uмин и Uмакс для Ввода1 и Ввода2;
• контроль наличия, чередования, обрыва фаз для Ввода1 и Ввода2;
• установка времени включения, отключения и возврата на приоритетный ввод;
• нагрузочная способность контактов управления: 5А/250В;
• встроенное реле для аварийной сигнализации;
• возможность дистанционной блокировки кнопок лицевой панели;
• удаленное управление и считывание состояний вводов и нагрузок по протоколу Modbus RTU через интерфейс RS485.

Технические характеристики:

• Тип контролируемых линий: 3-х фазная 4-х проводная, 1 фазная 2-х проводная;
• Количество контролируемых вводов: 2;
• Допустимое напряжение на разъемах Ввод1, Ввод2: 0…330 В;
• Допустимое напряжение на разъемах ОП1, ОП2: 230 В (-10…+15%), кратковременно (до 10 сек.) +30%;
• Частота сети 45…65 Гц;
• Максимальное напряжение коммутации при токе 5А: 400 В;
• Максимальный ток нагрузки, АС1 при напряжении 250 В: 5А;
• Уровень логического нуля по дискретным входам АС: 0…10 В;
• Уровень логической единицы по дискретным входам: 50…300 В;
• Пороги отключения Ввод 1, Ввод 2 по Uмакс (В): 240, 250, 260, 265, 270, 275, 280, 285, 290,295;
• Пороги отключения Ввод 1, Ввод 2 по Uмин (В); 165, 170, 175, 180, 185, 190, 195,200, 210, 220;
• Погрешность порога срабатывания: Uном ±1,5%;
• Гистерезис срабатывания РКН: Uном ±2,5%;
• Задержка возврата на приоритетный ввод (с): 0,5, 2, 5, 10, 20, 40, 60, 80, 100, 120;
• Задержка отключения(с): 0,1, 0,5, 1, 2, 3, 5, 10, 20, 30, 60;
• Время включения: 0,1с, 1с, 3с, 15с, 30с, 1мин, 2мин, 3мин, 6мин;
• Контроль обрыва фазы: Есть;
• Контроль чередования фаз: Есть;
• Контроль слипания фаз: Есть;
• Коммутационная износостойкость контактов: >106;
• Электрическая износостойкость контактов: >104;
• Диапазон рабочих температур: -20...+55 °С;
• Температура хранения: -40…+70 °С;
• Помехоустойчивость от пачек импульсов: уровень 3 (2кВ/5кГц);
• Помехоустойчивость от перенапряжения: уровень 3 (2кВ L1-L2);
• Климатическое исполнение: УХЛ4;
• Степень защиты по корпусу / по клеммам: IP54 / IP20;
• Относительная влажность воздуха при 25°С: до 80%;
• Высота над уровнем моря: до 2000 м;
• Рабочее положение в пространстве: произвольное;
• Режим работы: круглосуточный;
• Габаритные размеры: 144 х 144 х 48 мм;
• Масса: не более 0,74 кг
