АВР-3/3 – Описание
Автоматический ввод резерва АВР–3/3
Предназначен для контроля напряжения с помощью микропроцессора по двум независимым трехфазным вводам и переключения трехфазной нагрузки при возникновении аварии с основного ввода на резервный с помощью внешнего исполнительного устройства.

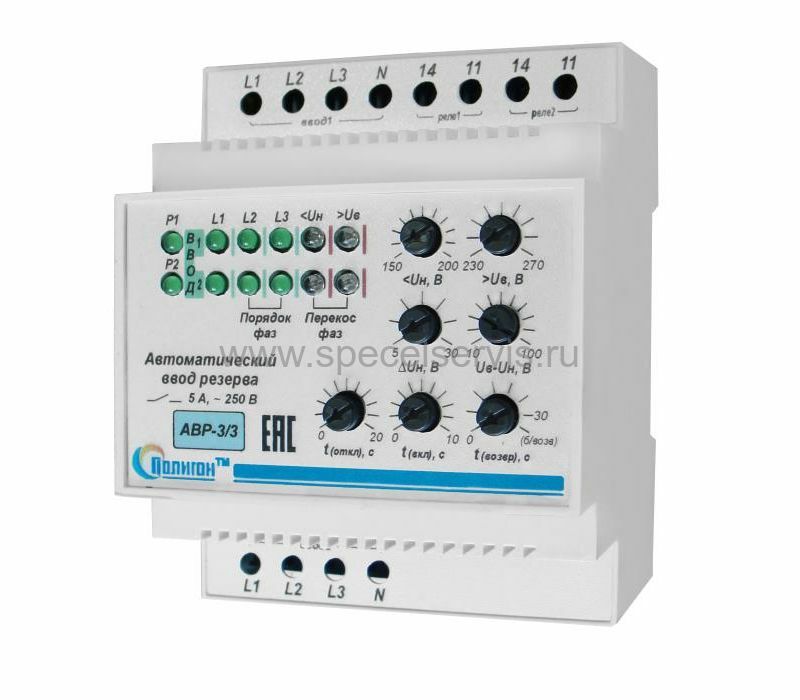

Блок АВР–3/3 выполнен в корпусе для установки на DIN-рейку.
На передней панели блока находятся ручки регуляторов установки режима работы реле и индикаторы состояния сети.
В верхней и нижней части блока находятся клеммные колодки для подключения блока. Питание блока осуществляется с фазы L1 «ВВОД 1» (основной ввод) и с фазы L1 «ВВОД 2» (резервный ввод).
Технические параметры АВР-3/3:
- Масса 0,3 кг
- Габаритные размеры 71х90х60 мм
- Гарантия, мес 24
- Номинальное рабочее напряжение 380 В, 50 Гц
- Верхний порог аварийного значения напряжения (фазного) «Uв» min/max 230/270 В
- Нижний порог аварийного значения напряжения (фазного) «Uн» min/max 150/200 В
- Гистерезис нижнего порога «ΔUн» min/max 5/30 В
- Перекос фаз «Uв-Uн» min/max 10/100 В
- Задержка отключения реле основного ввода при аварии «tоткл(c)» min/max 0/20 с
- Задержка на включение реле резервного ввода «tвкл(c)» min/max 0/10 с
- Задержка на возвратное переключение на основной ввод при нормализации напряжения сети «tвозвр(м)» min/max 0/30 (без возврата) мин
- Коммутируемый ток контакта (АС1 250 В) max 7 А

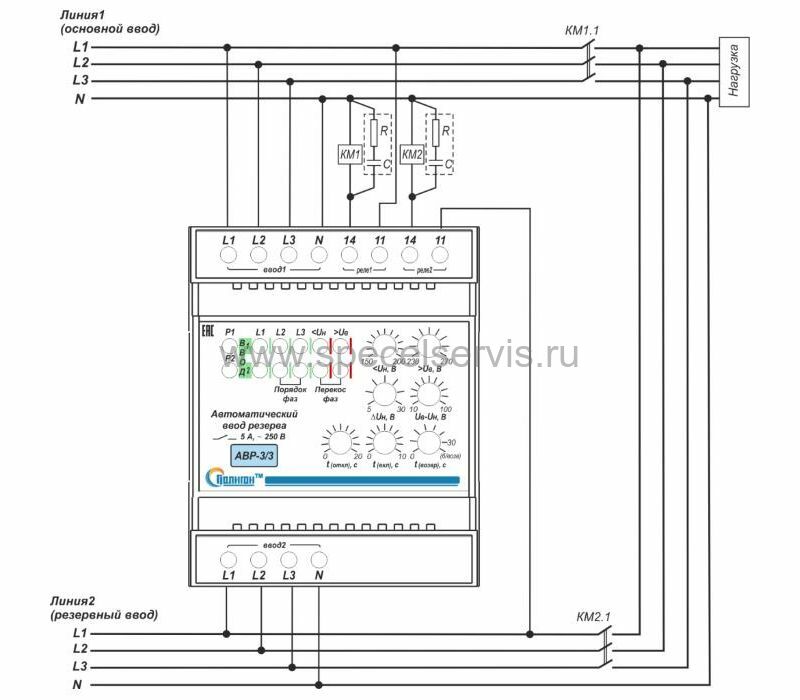

Для защиты линии от возникновения искры в однофазных и трехфазных сетях рекомендуется включать параллельно катушке пускателя искрогасящую цепочку.
