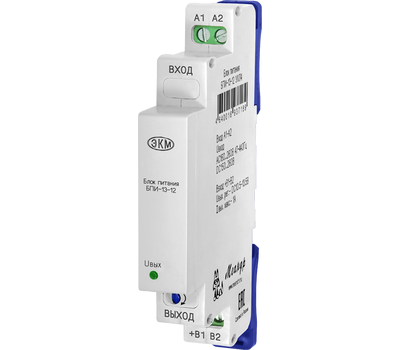

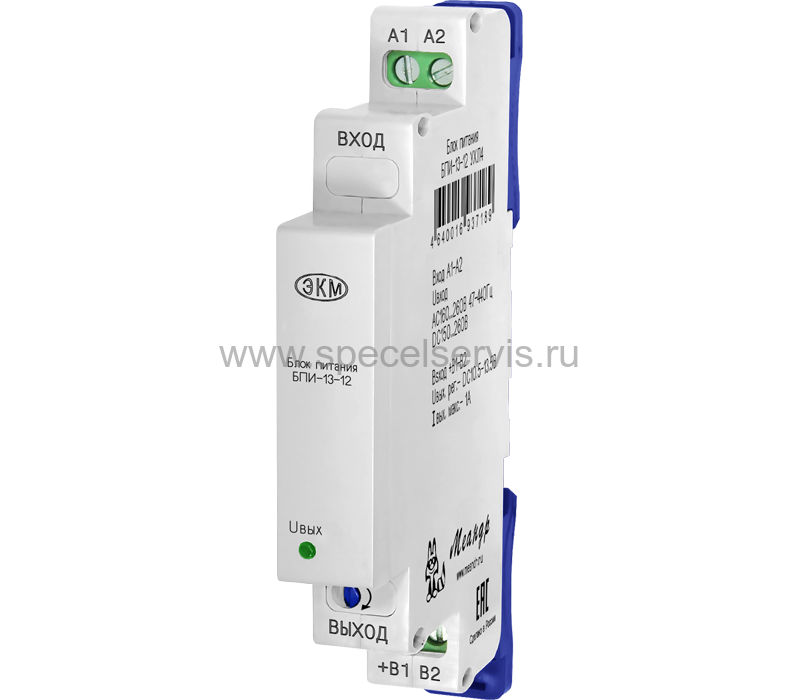

БПИ-13-12 УХЛ4
Наведите на картинку для увеличения
БПИ-13-12 УХЛ4 – Описание
Блоки питания на Дин рейку в корпусах 13 мм
- Ультратонкий корпус - всего 13 мм шириной
- Стабилизированное выходное напряжение
- Защита от перегрузки по току
- Защита от перегрева
- Гальваническая развязка от сети
- Подстройка выходного напряжения +/-10%
НАЗНАЧЕНИЕ БЛОКА ПИТАНИЯ
Импульсный блок питания БПИ-13 является источником вторичного электропитания с гальванической развязкой и предназначен для питания стабилизированным напряжением различных устройств (датчики бесконтактные, тиристорные коммутаторы, контроллеры управления и т.п.).
КОНСТРУКЦИЯ БЛОКА ПИТАНИЯ
Блок питания выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки на ровную поверхность, замки необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели расположен зелёный индикатор наличия напряжения питания «Uвых».
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Высота над уровнем моря до 2000 м. Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Место установки блока питания должно быть защищено от попадания брызг воды, масел, эмульсий. Вибрация мест крепления реле с частотой от 1 до 100Гц при ускорении до 9.8м/с2. Конденсация влаги на поверхности изделия не допускается.
ПОДКЛЮЧЕНИЕ УСТРОЙСТВА
Прибор подключается к сети питания AC230В. При наличии напряжения питания включается зелёный индикатор питания «U». При возникновении перегрузки индикатор питания гаснет.
|
Параметр
|
Ед.
изм.
|
БПИ-13-5
|
БПИ-13-6
|
БПИ-13-9
|
БПИ-13-12
|
БПИ-13-15
|
БПИ-13-24
|
БПИ-13-48
|
|
Напряжение питания (50 Гц)
|
В
|
АС160...260
|
||||||
|
Стабилизированное номинальное выходное напряжение
|
В
|
5
|
6
|
9
|
12
|
15
|
24
|
48
|
|
Диапазон регулировки выходного напряжения, не менее
|
%
|
+/-10
|
+/-10
|
+/-10
|
+/-10
|
+/-10
|
+/-10
|
+/-10
|
|
Выходной ток
|
А
|
2,0
|
1,7
|
1,1
|
1,0
|
0,8
|
0,5
|
0,3
|
|
Выходная мощность
|
Вт
|
10
|
10
|
10
|
12
|
12
|
12
|
12
|
|
КПД, не менее
|
%
|
70
|
75
|
80
|
85
|
87
|
88
|
90
|
|
Величина пульсаций, не более
|
%
|
2
|
||||||
| Напряжение изоляции между входом и выходом, не менее | В | 1000 | ||||||
|
Диапазон рабочих температур
|
°С
|
-25...+55
|
||||||
|
Температура хранения
|
°С
|
-40...+70
|
||||||
|
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р
51317.4.4-99 (IEC/EN 61000-4-4) |
|
уровень 3 (2кВ/5кГц)
|
||||||
|
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р
51317.4.5-99 (IEC/EN 61000-4-5) |
|
уровень 3 (2кВ А1-А2)
|
||||||
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69
|
|
УХЛ2 / УХЛ4
|
||||||
|
Степень защиты реле по корпусу / по клеммам
|
|
IP40 / IP20
|
||||||
|
Степень загрязнения в соответствии с ГОСТ 9920-89
|
|
2
|
||||||
|
Относительная влажность воздуха
|
%
|
до 80 (при 25°С)
|
||||||
|
Высота над уровнем моря
|
м
|
до 2000
|
||||||
|
Рабочее положение в пространстве
|
|
произвольное
|
||||||
|
Режим работы
|
|
круглосуточный
|
||||||
|
Габаритные размеры
|
мм
|
13х93х62
|
||||||
|
Масса, не более
|
кг
|
0,07
|
||||||
