ОМ-310

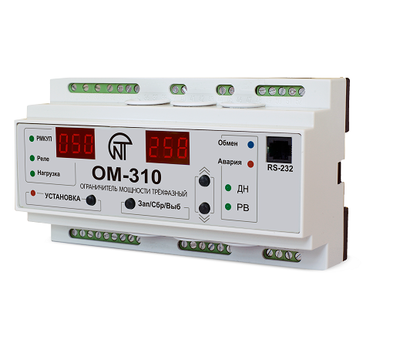

Ограничитель мощности ОМ-310

Трёхфазное устройство серии ОМ-310 предназначено для отключения нагрузки при превышении потребителем заданного уровня активной мощности в соответствии с выбранным алгоритмом работы.

Прибор осуществляет:

1. контроль активной мощности, потребляемой потребителем (нагрузкой) в трехфазных сетях;
2. полное отключение питания нагрузки при превышении активной мощностью установленного значения основного порога (задается пользователем);
3. частичное отключение питания потребителя при превышении активной мощностью установленного значения дополнительного порога (задается пользователем);
4. защиту потребителя при некачественных параметрах электрической сети;
5. измерение и индикацию параметров трехфазной электрической сети (действующих значений фазных и линейных напряжений; напряжений прямой, обратной и нулевой последовательностей; действующих значений фазных токов; потребляемой нагрузкой активной, реактивной и полной мощности, косинуса фи);
6. оповещение об аварийных ситуациях;
7. дистанционное подключение и отключение нагрузки по интерфейсу RS-232/RS485 или внешним выключателем. ОМ-310 обеспечивает работу с нагрузкой мощностью от 2,5 кВт до 30 кВт при использовании встроенных токовых трансформаторов и до 450 кВт при использовании внешних токовых трансформаторов, в том числе и в сетях с изолированной нейтралью.

Обеспечивает защиту потребителя:

• от некачественного сетевого напряжения (при недопустимых скачках напряжения, обрыве фаз, нарушении чередования и слипании фаз, перекосе линейных напряжений);
• от превышения заданного максимального тока по любой из фаз нагрузки;
• по токам утечки на «землю».

По каждому типу защиты возможно запрещение и разрешение автоматического повторного включения (далее по тексту АПВ) нагрузки. Ограничитель обеспечивает защиту электрооборудования путем управления катушкой магнитного пускателя (контактора).

В ОМ-310 пользователь может выбрать назначение дополнительного (функционального) реле и использовать его:

1. для сигнализации аварийных ситуаций;
2. для подключения пускателя дополнительной нагрузки;
3. в качестве реле времени;
4. для сигнализации превышения реактивной мощности;
5. для сигнализации превышения активной мощности.

Связь ОМ-310 обеспечивает:

• управление и передачу параметров по интерфейсу RS-485 в соответствии с протоколом MODBUS;
• управление и передачу параметров по интерфейсу RS-232.

ВНИМАНИЕ! Одновременное использование RS-485 и RS-232 невозможно.

Технические характеристики

• Назначение устройства: Аппаратура управления и распределения
• Степень защиты: IP10
• Климатическое исполнение: УXЛ 3.1
• Степень загрязнения: III
• Категория перенапряжения: III
• Сечение проводов для подключения к клеммам: 0,5-2 мм²
• Момент затяжки винтов клемм: 0,4 Н*м
• Максимальный диаметр провода при использовании внутренних трансформаторов тока: 12 мм
• Номинальное напряжение питания: трехфазное 380 В 50 Гц
• Частота сети: 48-62 Гц
• Диапазон номинальных мощностей нагрузки (при работе от встроенных трансформаторов тока): 3-30 кВт
• Погрешность определения порога срабатывания по мощности: не более 5 % от номинальной
• Погрешность определения порога срабатывания по току: не более 2 % от номинального
• Погрешность определения порогов по напряжению: не более 3 В
• Погрешность определения перекоса фаз по напряжению: не более 3 В
• Напряжение, при котором сохраняется работоспособность: - фазное, при питании от одной фазы и подключенном нулевом проводе не менее 180 В; -линейное, при питании от трех фаз не более 450 В
• Аналоговые входы: - вход для подключения дистанционного выключателя; - три аналоговых входа для стандартных ТТ с выходом 5 А (тип Т-0.66 или аналогичный); -вход для подключения дифференциального токового трансформатора (трансформатора нулевой последовательности)
• Основные выходы реле нагрузки - две группы перекидных контактов – 8 А 250 В при cos ?=1; функциональное реле - одна группа перекидных контактов - 16 А 250 В при cos ?=1 (назначение реле задается пользователем);
• Потребляемая мощность (под нагрузкой): не более 5,0 Вт
• Масса, не более: 0,5 кг
• Габаритные размеры: девять модулей типа S
• Монтаж на стандартную DIN-рейку 35 мм
• Положение в пространстве произвольное

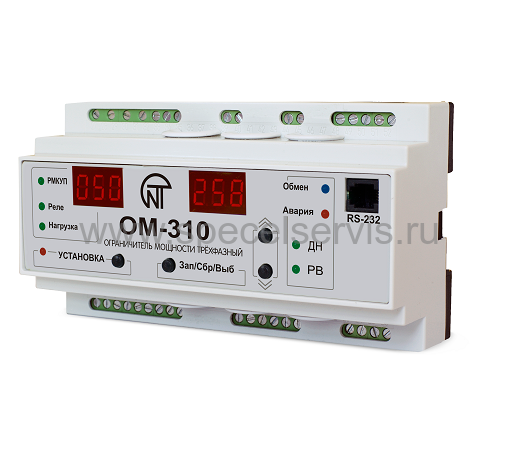

1 – красный светодиод УСТАНОВКА - горит, когда ОМ-310 находится в режиме установки параметров

2 - зеленый светодиод НАГРУЗКА - горит, когда реле нагрузки включено

3 - зеленый светодиод РЕЛЕ - горит, когда функциональное реле включено

4 - зеленый светодиод РМКУП - горит, когда ОМ-310 находится в режиме РМКУП

5 - трехразрядный индикатор мнемоники параметра:

   - точка в младшем разряде индикатора горит, когда ОМ-310 находится в режиме установок налад- чика;

   - точка в среднем разряде индикатора горит, когда значение установочного параметра защищено паролем наладчика;

   - точка в старшем разряде индикатора горит, когда установочный параметр не входит в список РМКУП

6 - трехразрядный индикатор значения параметра

7 – синий светодиод ОБМЕН - горит, когда идет обмен данными с ПК

8 – красный светодиод АВАРИЯ:

   - при выключенном реле нагрузки: горит, когда ОМ-310 находится в состоянии аварии (мигает, если после аварии возможно АПВ);

   - при включенном реле нагрузки – мигает, когда мощность, потребляемая нагрузкой больше основ- ного порога, но время отключения реле нагрузки еще не наступило

9 - разъем для подключения ОМ-310 к ПК по RS-232

10 - зеленый светодиод ДН горит, когда функциональное реле ОМ-310 работает в режиме управления дополнительной нагрузкой (п.2.4.3)

11 - зеленый светодиод РВ горит, когда функциональное реле ОМ-310 работает в режиме реле време- ни и мигает, когда функциональное реле ОМ-310 работает в режиме сигнализации превышения основного порога активной мощности

12 - кнопка (в тексте ВВЕРХ) - листание индицируемых параметров в режиме просмотра параметров и листание меню в режиме установки параметров

13 - кнопка (в тексте ВНИЗ) - листание индицируемых параметров в режиме просмотра параметров и листание меню в режиме установки параметров

14 - кнопка Зап/Сбр/Выб - запись параметров в режиме установки, сброс

15 - кнопка УСТАНОВКА - включает режим установки параметров

Примечание - Светодиоды ДН и РВ горят одновременно, когда функциональное реле ОМ-310 работает в режиме сигнализации превышения реактивной мощности
