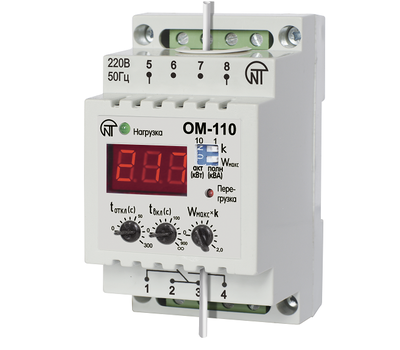

ОМ-110-01
Наведите на картинку для увеличения
ОМ-110-01 – Описание

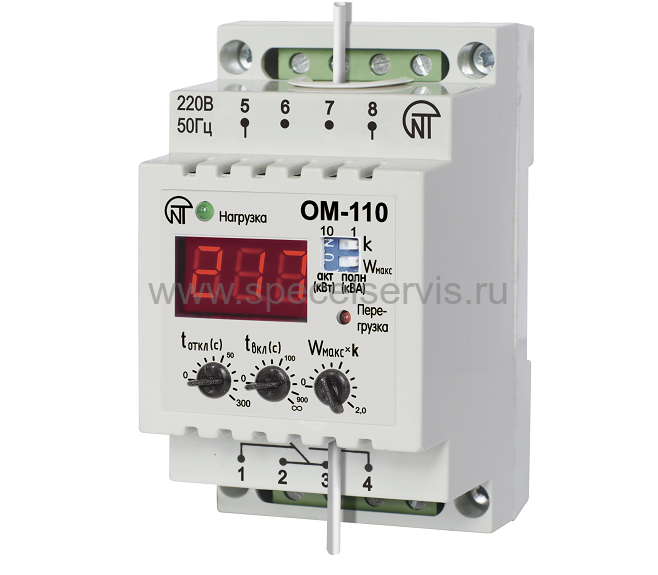

Реле ограничения мощности ОМ-110
Прибор может быть использован как:
- цифровой ваттметр (измеритель активной или полной мощности);
- реле ограничения потребляемой мощности;
- реле выбора приоритетной нагрузки.
Прибор подключается без разрыва электрической цепи. Для измерения тока используется встроенный трансформатор тока. Питание прибора осуществляется от цепей измерения напряжения.
Прибор отображает значение мощности и состояние нагрузки с помощью индикаторов, расположенных на лицевой панели.
| Параметр | Значение |
| Номинальное напряжение, В | 220 |
| Частота сети, Гц | 47-53 |
| Диапазон измерения мощности, кВт(кВА) | 0-20,0 |
| Точность измерения мощности, не хуже | 2,5% |
|
Диапазон регулирования уставки максимальной мощности а) k=1; Wмакс, кВт (кВА Абсолютная погрешность измерения мощности, не более, кВт (кВА б)k=10; Wмакс, кВт (кВА Абсолютная погрешность измерения мощности, не более, кВт (кВА |
0 - 2,0 ±0,05 0 – 20,0 ±0,5 |
| Диапазон регулирования по tвкл, с | 0 - 900, ? |
| Диапазон регулирования по tоткл, с | 0-300 |
| Время готовности, не более*, с | 0,8 |
| Максимальный коммутируемый ток (активной нагрузки), не менее, А | 8 |
| Минимальное напряжение, при котором сохраняется работоспособность (действующее значение)**, В | 130 |
| Максимальное напряжение, при котором сохраняется работоспособность (действующее значение), В | 300 |
| Максимально допустимое напряжение, не более, В | 400 |
| Ток потребления от сети при неподключенной нагрузке, мА | до 15 |
|
Коммутационный ресурс выходных контактов: - под нагрузкой 8 А, не менее, раз - под нагрузкой 1 А, не менее, раз |
100 тыс. 1 млн. |
| Номинальное напряжение изоляции, В | 450 |
| Номинальное импульсное выдерживаемое напряжение, кВ | 2,5 |
| Масса, не более кг | 0,200 |
|
Габаритные размеры (при зафиксированой защелке) (типоразмер– 3 стандартных S-модуля на DIN-рейку 35 мм), мм |
52,6 х 90 х 69,1 |
|
Степень защиты: - по лицевой панели - по корпусу |
IP 40 IP20 |
| Класс защиты от поражения электрическим током | II |
| Климатическое исполнение | УЗ.1 |
| Диапазон рабочих температур, °С | -20...+45 |
| Температура хранения, °С | -45...+70 |
| Допустимая степень загрязнения | II |
| Категория перенапряжения | II |
Схема подключения OM-110
