УБЗ-302

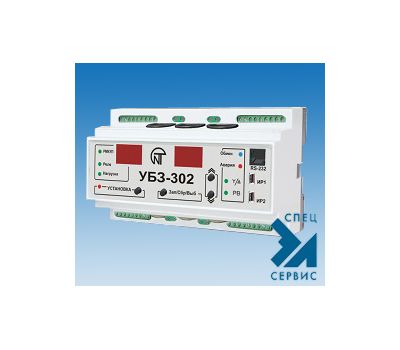

Универсальный блок защиты электродвигателей УБЗ-302

Предназначен для постоянного контроля параметров сетевого напряжения, действующих значений фазных/линейных токов трехфазного электрооборудования 380 В, 50 Гц и проверки значения сопротивления изоляции электродвигателей. Обеспечивает защиту асинхронных электродвигателей, мощностью от 2,5 кВт до 30 кВт при использовании встроенных токовых трансформаторов и до 315 кВт при использовании внешних токовых трансформаторов, в том числе и в сетях с изолированной нейтралью.

Устройство серии УБЗ-302 обеспечивает защиту электродвигателей при:

• некачественном сетевом напряжении (недопустимые скачки напряжения, обрыв фаз, нарушение чередования и слипание фаз, перекос линейных напряжений);
• механических перегрузках (симметричный перегруз по фазным/линейным токам);
• превышении порога тока обратной последовательности;
• несимметрии фазных токов без перегруза, связанных с нарушением изоляции внутри двигателя и/или подводящего кабеля (сравнение коэффициента несимметрии тока по обратной последовательности с коэффициентом несимметрии напряжения по обратной последовательности);
• исчезновении момента на валу электродвигателя («сухой ход» - для насосов) – защита по минимальному пусковому и/или рабочему току;
• затянутом пуске двигателя или блокировке ротора;
• недопустимо низком уровне изоляции между статором и корпусом двигателя (проверка перед включением);
• замыкании на «землю» обмотки статора во время работы – защита по токам утечки на «землю»;
• тепловой перегрузке двигателя;
• перегреве обмоток (определяется температура обмоток при использовании встроенных в двигатель температурных датчиков или температура корпуса при использовании внешних температурных датчиков)

По каждому типу защиты возможно запрещение и разрешение автоматического повторного включения (далее по тексту АПВ) нагрузки. Блок обеспечивает защиту электрооборудования путем управления катушкой магнитного пускателя (контактора). Блок определяет наличие токов двигателя при отключенном реле нагрузки (при отключенном реле нагрузки и функциональном реле в режиме звезда-треугольник). В этом случае блок индицирует аварию внешнего магнитного пускателя (в дальнейшем МП), включающего двигатель, до тех пор, пока блок не будет выключен или отключен контроль токов двигателя при отключенном реле нагрузки.

УБЗ-302 обеспечивает управление электродвигателями:

• по аналоговым входам "0-20 мА" и "0-10 В";
• по каналам дистанционного управления (интерфейсы RS-232 и RS-485);
• кнопками на лицевой панели УБЗ-302.

  Связь

• управление и передача параметров по интерфейсу RS-485 в соответствии с протоколом MODBUS;
• управление и передача параметров по интерфейсу RS-232.

ПРИМЕЧАНИЕ - Одновременное использование RS-485 и RS-232 невозможно.

Функции защиты

УБЗ-302 выполняет следующие виды защит электродвигателей:

• максимальная токовая в фазах;
• от замыканий на землю (по току нулевой последовательности):
• по току обратной последовательности;
• по превышению кратности коэффициента обратной последовательности по току к коэффициенту обратной последовательности по напряжению;
• по тепловой перегрузке;
• минимальная токовая в фазах;
• затянутый пуск (блокировка ротора);
• от перегрева обмоток;
• по минимальному линейному напряжению;
• по максимальному линейному напряжению;
• по перекосу линейных напряжений (обратной последовательности по напряжению);
• по нарушению порядка чередования фаз;
• по минимальному сопротивлению изоляции обмоток двигателя;
• контроль исправности внешнего МП.
