УБЗ-302-02

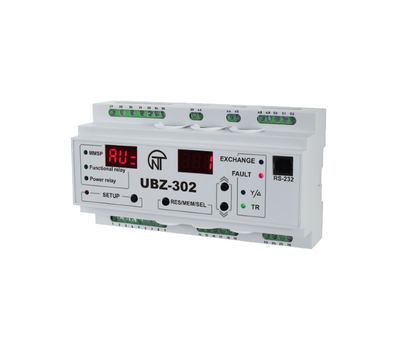

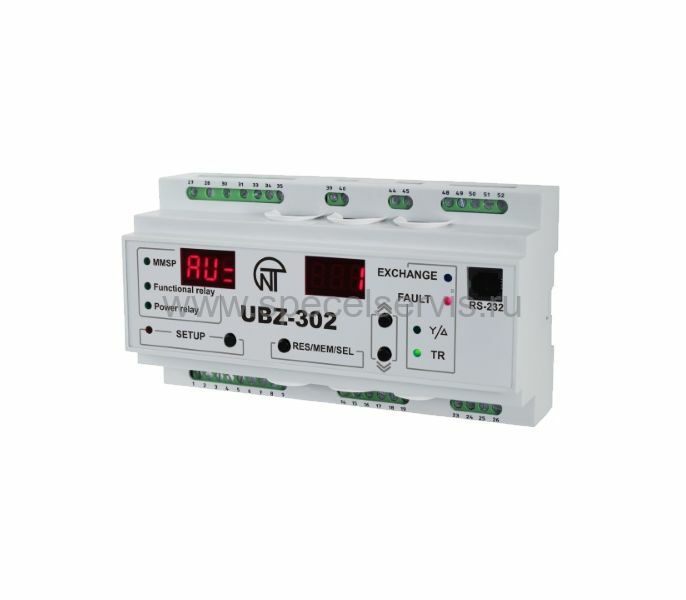

Универсальный блок защиты электродвигателей УБЗ-302-02

Блок защиты предназначен для управления защитой асинхронных электродвигателей. Он осуществляет постоянный контроль параметров сетевого напряжения, действующих значений фазных/линейных токов трехфазного электрооборудования 380 В, 50 Гц и проверку значения сопротивления изоляции электродвигателей.

УБЗ УБЗ-302-02 обеспечивает защиту электродвигателей при:

- некачественном сетевом напряжении
- механических перегрузках
- превышении порога тока обратной последовательности
- несимметрии фазных токов без перегруза, связанных с нарушением изоляции внутри двигателя и/или
подводящего кабеля
- исчезновении момента на валу электродвигателя
- затянутом пуске двигателя или блокировке ротора
- недопустимо низком уровне изоляции между статором и корпусом двигателя
- замыкании на «землю» обмотки статора во время работы – защита по токам утечки на «землю»
- тепловой перегрузке двигателя
- перегреве обмоток

По каждому типу защиты возможно запрещение и разрешение автоматического повторного включения нагрузки.

Общие технические данные УБЗ-302-02:

• Мощность защищаемых эл.дв-лей 0,25...3,3 кВт
• Номинальное напряжение питания: трехфазное 50 Гц 380 В
• Частота сети 48-62 Гц
• Тип конструкции (монтажа) - на стандартную DIN-рейку 35 мм
• Степень защиты корпуса/лицевой панели IP10/IP40
• Климатическое исполнение - УХЛ 3.1
• Диапазон рабочих температур -35...55 С
• Температура хранения -50...60 С
• Степень загрязнения - III
• Категория перенапряжения - III
• Номинальное напряжение изоляции 500 В
• Номинальное импульсное выдерживаемое напряжение 4 кВ
• Сечение проводников, подключаемых к клеммам 0,5-2 мм2
• Момент затяжки винтов клемм 0,4 Н*м
