РКП-380Д – Описание

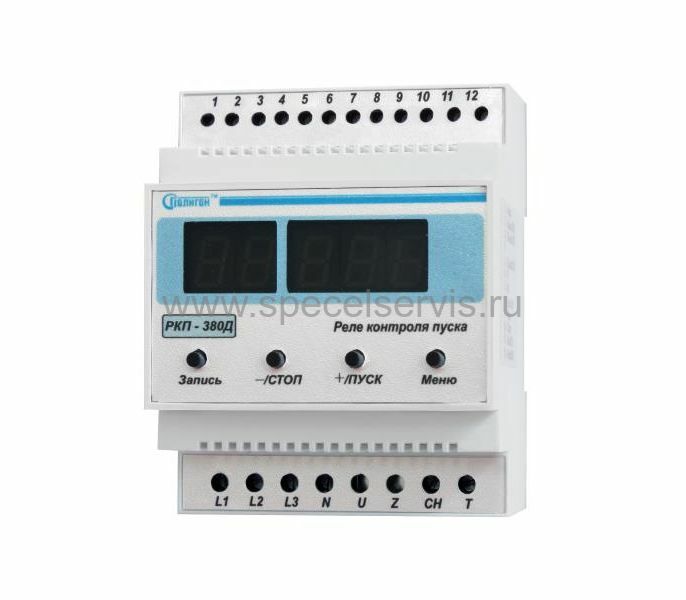

Реле контроля пуска электродвигателя РКП-380Д
Предназначено для управления пуском трёхфазного асинхронного электродвигателя (АЭД) в промышленных установках (компрессоры, насосы, вентиляторы и т.п.) силовыми контакторами или другими коммутирующими устройствами при помощи контактов внутренних реле Р1-Р3.
Реле РКП-380Д выполнен в корпусе для установки на DIN-рейку.
На лицевой панели блока находятся:
- LED-дисплей;
- 4 кнопки для управления режимами работы и режимом программирования реле РКП-380Д: «Меню», «Запись», «-/СТОП», «+/ПУСК».
Технические параметры РКП-380Д:
- Масса, кг 0,25 кг
- Габаритные размеры 71 х 90 х 60 мм
- Номинальное напряжение 220/380 В; 50 Гц
- Коммутируемый ток контакта (АС1 250 В) max 6 А
- Время работы в режиме пуска по схеме «звезда» 0,1÷99,9 с
- Диапазон установки значения минимального фазного напряжения «U, (В)», выкл/вкл 150÷210 В
- Диапазон установки значения максимального фазного напряжения выключения «U, (В)» 230÷270 В
- Временная задержка на переключении со «звезды» на «треугольник» 0,1÷99,9 с
- Временная задержка блокировки АЭД в «автоматическом» режиме работы 1÷250 с
- Временная задержка размыкания контактов датчика D3 60÷250 с
- Напряжение для внешнего счетчика моточасов =12 ±20% В
- Выходной ток внешнего счетчика моточасов, не более 0,02 А
