Реле ТР-15 ACDC24В/АС230В УХЛ4 с ТД-2
Температурное реле ТР-15 ACDC24В/АС230В УХЛ4 предназначено для контроля и поддержания заданного температурного режима по сигналам датчика температуры, созданного на базе микросхемы DS18B20 Dallas Semiconductor (Maxim) в помещениях, овощехранилищах, системах водяного отопления, охлаждающих систем, жидкостей, предметов и т. п., а также для использования в качестве комплектующего изделия в устройствах автоматики.

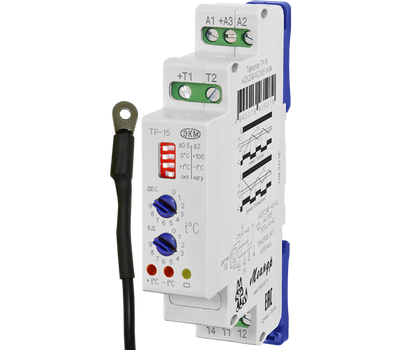

На лицевой панели ТР-15 ACDC24В/АС230В УХЛ4 расположены:
- DIP-переключатель для задания зоны гистерезиса «∆0,5/∆2», для выбора диапазона температуры «00С\+100», для задания положительной или отрицательной температуры «+t0С/-t0С», для выбора режима работы «охл./нагр.»
- поворотный переключатель «ДЕС.» для задания десятков температуры
- поворотный переключатель «ЕД.» для задания единиц температуры
- красный индикатор «+t0С» нагревания
- синий индикатор «-t0С» охлаждения
- жёлтый индикатор срабатывания встроенного исполнительного реле «
»
Основные особенности:
- Прецизионная дискретная установка температуры (через 10С)
- Широкий диапазон контролируемых температур –55...+1250С
- Возможность работы в режиме «нагрев» или «охлаждение»
- Выходной контакт - 1 переключающая группа 16А/250В
- Контроль исправности датчика
- Переключаемый гистерезис 0,5 или 20С
- Работает с цифровыми датчиками температуры DS18B20 Dallas Semiconductor (Maxim)

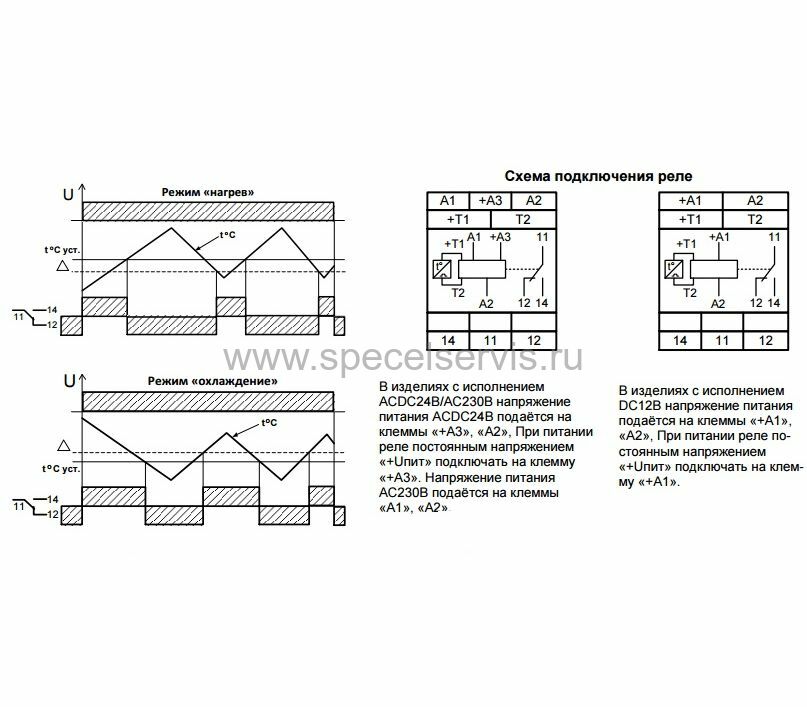

Режимы работы:
«Нагрев» - режим, при котором исполнительное реле включено, если контролируемая температура ниже установленной (нагреватель).
«Охлаждение» - режим, при котором исполнительное реле включено, если контролируемая температура выше установленной (холодильник).
Индикация работы термореле:
| Состояние индикаторов | Функциональное назначение |
| Синий включён | t0C уст в диапазоне -55...00C |
| Красный включён | t0C уст в диапазоне -0...+990C |
| Красный включён и вспыхивает | t0C уст в диапазоне +100...+1250C |
| Поочерёдное включение синего и красного | 1. Неправильно задание температуры t0C уст (выше +1250C или ниже -550C) 2. Обрыв датчика, его неисправность или неправильное подключение |
| Жёлтый включён | Исполнительное реле включено |
Технические характеристики:
| Параметр | Ед.изм. | Значение |
| Номинальное напряжение питания | В | ACDC24/AC230 |
| Потребляемая мощность, не более | ВА | 2 |
| Диапазон контролируемых температур | °С | -55...+125 |
| Погрешность измерения температуры: - от –10 до 850С - в остальном рабочем диапазоне | 0С |
±0,5 ± 2 |

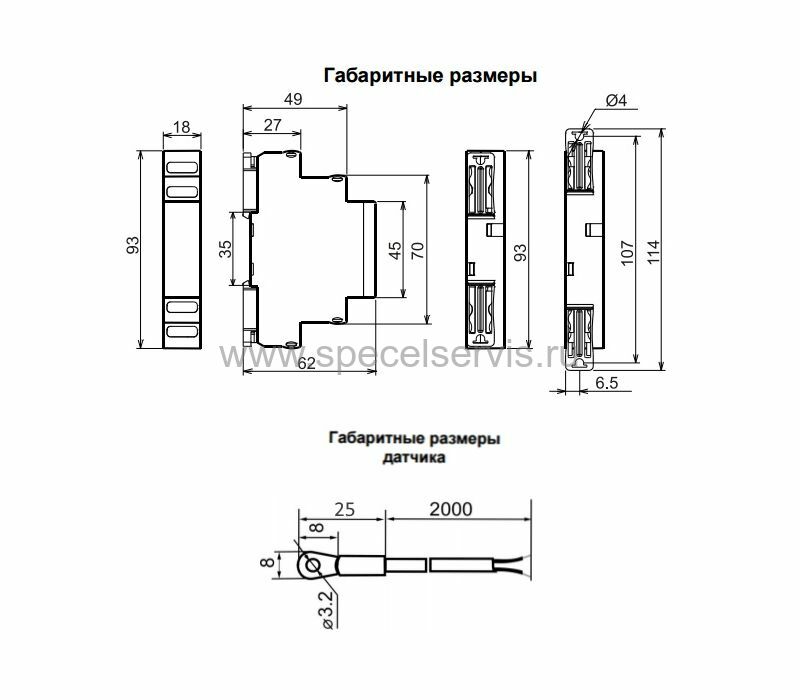

| Температурный гистерезис | 0С | 0,5или 2 |
| Время готовности, не более | с | 2,5 |
| Максимальное коммутируемое напряжение | В | 400 (AC1/5A) |
| Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1) | А | 16 |
| Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1) | ВА/Вт | 4000/480 |
| Максимальное напряжение между цепями питания и контактами реле | В | АС2000 (50Гц - 1мин) |
| Количество и тип контактов |
| 1 переключающая группа |
| Степень защиты реле по корпусу/по клеммам/датчика по ГОСТ 14254-96 |
| IP40/IP20/IP68 |
| Диапазон рабочих температур | 0С | -25…+55 |
| Габаритные размеры | мм | 18х93х62 |
| Масса | кг | 0,075 |
Технические характеристики датчика ТД-2:
| Тип датчика накладной | Накладной (клемма) |
| Диапазон замеряемых температур | -55…+1250С |
| Диэлектрическая прочность между корпусом датчика и выводами | АС1000В (1 мин) |
| Сопротивление изоляции, не менее | 100 МОм (на АС500В) |
| Длина провода | 2 м |
