РТЗ-1М АС230В УХЛ4
Наведите на картинку для увеличения
РТЗ-1М АС230В УХЛ4 – Описание

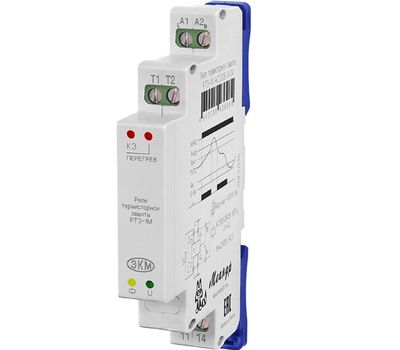

Реле термисторной защиты РТЗ-1М АС230В УХЛ4
Используется для защиты двигателей и другого электрооборудования от перегрева в случаях снижения или перенапряжения в сети, чрезмерной частоте включения, загрязнения каналов охлаждения обмоток и др. Реле подключается к терморезистивным датчикам (РТС-термисторами) или биметаллическими термоконтактами встроенными в обмотки двигателя. В качестве датчиков температурной защиты могут использоваться позисторы типа СТ14.2 и другие позисторные температурные датчики соответствующие требованиям DIN44081 и DIN44082.
Может быть использовано для контроля температуры вентиляторов горячего воздуха, подшипников, масел, воздуха, отопительных установок, трансформаторов.

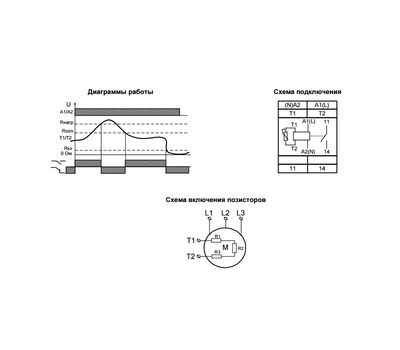

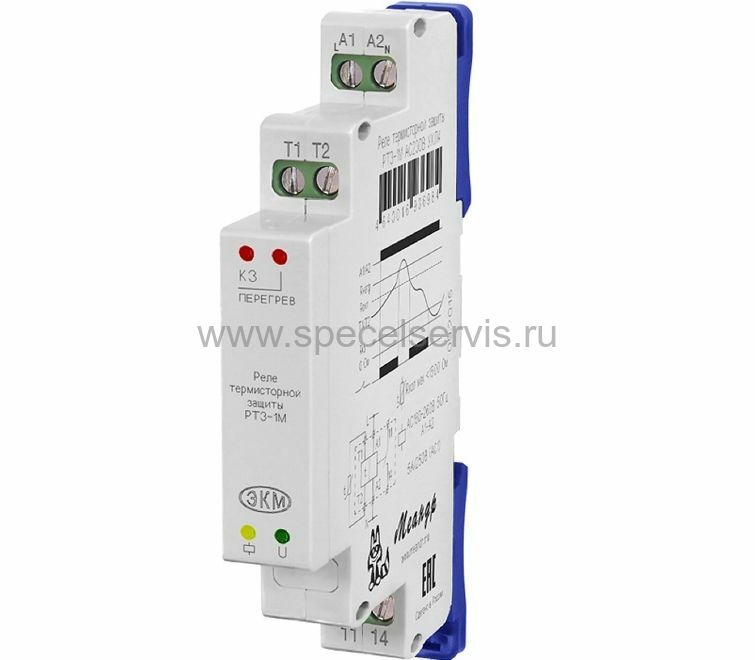

На лицевой панели расположены:
- зелёный индикатор включения питания «U»;
- жёлтый индикатор срабатывания встроенного реле «
»;
- красные индикаторы «КЗ» и «Перегрев» для визуального анализа аварийных режимов двигателя.
На боковой стенке корпуса расположен:
- переключатель режимов работы; 1 - РТС или термоконтакт и 2 - работа с памятью или автовключение при охлаждении.
Основные особенности:
- Контроль до 6 РТС-термисторных датчиков одновременно
- Контроль КЗ датчиков (для термисторов)
- Индикация режимов работы реле
- Ультратонкий корпус
Технические характеристики:
Параметр | Ед.изм. | Значение | |
Входная цепь А1-А2 | |||
Номинальное напряжение питания | В | АС230 | |
Допустимое напряжения питания | В | АС170-270 | |
Потребляемая мощность, не более | ВА | 2 | |
Измерительная цепь Т1-Т2 | |||
Количество термометрических датчиков в измерительной цепи | шт. | До 6 | |
Функция контроля К3 | есть | ||
Сопротивление Rнагр. | кОм | 3,4 ± 5% | |
Сопротивление Rохл. | кОм | 2,3 ± 5% | |
Сопротивление Rкз при К3 температурных датчиков (реле выключается) менее | Ом | 25 | |
Минимальное сопротивление в измерительной цепи в холодном состоянии | Ом | 40 ± 5% | |
Максимальное сопротивление в измерительной цепи в холодном состоянии | кОм | 1,5 ± 5% | |
Максимальная длина проводки для распознавания К3 | м | 2х100 (при 0,75мм2), 2х400 (при 2,5мм2) | |
Время реакции, не более | с | 0,1 | |
Выходные цепи | |||
Количество и тип контактов | 1 замыкающий | ||
Максимальное коммутируемое напряжение | В | 400 | |
Максимальное коммутируемая мощность АС250В 50Гц (АС1)/DC30В (DC1) | ВА/Вт | 1250/150 | |
Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1) | А | 5 | |
Общие параметры | |||
Диапазон рабочих температур | 0С | -25...+55 | |
| Степень защиты по корпусу / по клеммам по ГОСТ 14254-96 | IP40/IP20 | ||
Габаритные размеры | мм | 13х93х62 | |
Масса | г | 50 | |
