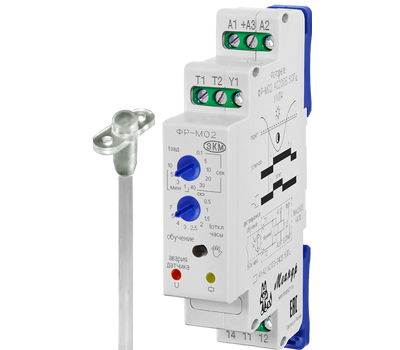

ФР-М02 AC230B УХЛ4 с ФД-3-1

Фотореле ФР-М02 AC230B УХЛ4 с датчиком фотореле, дистанционно обучаемое, с таймером отключения

• Автоматическое включение и отключение освещения
• Настройка порога срабатывания по освещённости (кнопкой обучение)
• Возможность дистанционной настройки с помощью выносной кнопки
• Встроенный таймер отключения нагрузки через заданное время от 0,5 до 7 часов
• Широкий диапазон срабатывания по уровню освещённости (0,1-500лк)
• Выносной фотодатчик с защитным корпусом для монтажа на стену
• Настраиваемая задержка срабатывания выходного реле от 5с до 10мин -10 положений
• Корпус шириной 18мм

НАЗНАЧЕНИЕ ФОТОРЕЛЕ
Фотореле ФР-М02 предназначено для автоматического включения и отключения освещения улиц, витрин магазинов, торговых залов, реклам, автостоянок и т.п. в зависимости от установленного порога уровня освещённости. Контроль уровня освещённости осуществляется выносным фотодатчиком ФД-3-1, поставляемым отдельно от фотореле.

Реле имеет режим "умного отключения" ("smart off"). В этом режиме потребитель может сам задать время включённого освещения или рекламы после наступления сумерек в интервале от 30 минут до 7 часов. В вечернее или ночное время реле включит освещение или рекламу и через заданное время выключит. Реле позволяет значительно сэкономить на потребляемой электроэнергии.

Реле может быть использовано для управлением маяками. При наличии дистанционного канала управления (радио канал и т.п.) можно осуществлять одновременную дистанционную настройку момента включения нескольких маяков. При поступлении команды по каналу управления, реле «запомнит» уровень освещённости в данный момент. В дальнейшем все включения маяков будут происходить именно при такой освещённости.

Управление системой автоматического полива. Реле включает полив и через заданное время выключает его без участия человека (например на даче при отсутствии человека).

С помощью реле можно управлять уличным, лестничным освещением, включать подогрев теплиц, световую рекламу, блокировать электрозамки на ночь и т.д. Используя режим "умного отключения" ("smart off") можно продлевать «световой день» на птицефермах, в теплицах и т.д.

КОНСТРУКЦИЯ ФОТОРЕЛЕ
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм². На лицевой панели прибора расположены: поворотный переключатель времени срабатывания реле «tзад», поворотный переключатель времени встроенного таймера «tоткл», кнопка «обучение», для настройки фотореле на нужную освещённость, зелёный/красный индикатор включения напряжения питания «U» / «АВАРИЯ ФОТОДАТЧИКА», жёлтый индикатор срабатывания встроенного исполнительного реле.

ВНИМАНИЕ: Запрещается производить какие-либо работы с фотореле, находящимся под напряжением.

РАБОТА ФОТОРЕЛЕ
Подготовка к эксплуатации:
1. Подключить фотодатчик и реле согласно схеме подключения. Фотодатчик подключается к клеммам «Т1», «Т2». Напряжение питания подключается к клеммам «А1» и «А2».

ВНИМАНИЕ: Реле в исполнении на переменный ток питания должно подключаться с соблюдением условия - провод находящийся под напряжением (фазный) обязательно подключается к клемме «А1»(L), а нулевой - к клемме «А2» (N). Исполнение на постоянный ток питания, положительный полюс всегда подключается на клемму «А1».

2. Установить регулятор «tзад» в положение 5с, а регулятор времени встроенного таймера «tоткл» в положение «?».

3. Выбрать время суток, когда должен быть включён коммутируемый источник света. Подать напряжение питания на реле, при этом должен загореться зелёный индикатор «U». Включение красного индикатора «АВАРИЯ ФОТОДАТЧИКА» - указывает на короткое замыкание между клеммами «Т1» и «Т2». Включение реле и поочерёдное мигание красного и зелёного индикатора - указывает, что фотодатчик не подключён.

4. Нажать и удерживать кнопку «обучение» до момента включения красного индикатора. Отпустить кнопку, через 5с реле запомнит уровень освещённости и включит реле, при этом будут замкнуты контакты реле 11 - 14.

ВНИМАНИЕ: При поставке, фотореле настроено на уровень освещённости - 0,2лк.

Настраиваемая задержка времени включения реле переключателем «tзад» устраняет влияние кратковременных колебаний освещённости. При отсчёте этого времени зелёный индикатор «U» мигает с периодом 0,5с. Настраиваемая задержка времени отключения реле переключателем «tоткл» позволяет экономить электроэнергию. При отсчёте этого времени зелёный индикатор «U» мигает с периодом 2с. В положении «?» отсчёт времени не происходит. Настройка реле может осуществляться дистанционно. Выносная кнопка подключается параллельно фотодатчику к клеммам «Т1» и «Т2». Максимальная длина линии 30 метров. Датчик поставляется в зависимости от комплектации определяемой кодом для заказа (см. комплект поставки).

Датчик ФД-3-1: Спектральный пик при длине волны - 590нм, сопротивление (освещённость 10лк) - 50...140кОм, темновое сопротивление - 20МОм, время отклика - 20мс, время восстановления - 30мс, диапазон рабочих температур - (-30…+800С), степень защиты - IP65.
