ФР-М02 AC230B УХЛ4 без датчика

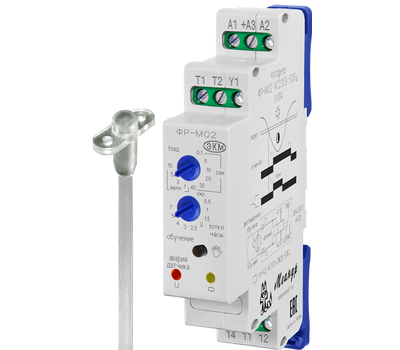

ФР-М02 AC230B УХЛ4 без датчика МЕАНДР - фото

Наведите на картинку для увеличения

1 280.90 Р
1 222.00 Р15+
1 173.30 Р25+
Под заказ
Оптовые цены:
Кол-во 15+ 25+
Цена 1 222.00 Р 1 173.30 Р

Минимальное кол-во: 1.

10140495
Бренд:МЕАНДР
Норма упаковки:1
Условия поставки:Под заказ
Срок поставки:3-6 нед.

Фотореле без датчика, на DIN-рейку

ФР-М02 AC230B УХЛ4 без датчика – Описание

Фотореле ФР-М02 AC230B УХЛ4 без датчика фотореле, дистанционно обучаемое, с таймером отключения

  • Автоматическое включение и отключение освещения
  • Настройка порога срабатывания по освещённости (кнопкой обучение)
  • Возможность дистанционной настройки с помощью выносной кнопки
  • Встроенный таймер отключения нагрузки через заданное время от 0,5 до 7 часов
  • Широкий диапазон срабатывания по уровню освещённости (0,1-500лк)
  • Выносной фотодатчик с защитным корпусом для монтажа на стену
  • Настраиваемая задержка срабатывания выходного реле от 5с до 10мин -10 положений
  • Корпус шириной 18мм

НАЗНАЧЕНИЕ ФОТОРЕЛЕ
Фотореле ФР-М02 предназначено для автоматического включения и отключения освещения улиц, витрин магазинов, торговых залов, реклам, автостоянок и т.п. в зависимости от установленного порога уровня освещённости. Контроль уровня освещённости осуществляется выносным фотодатчиком ФД-3-1, поставляемым отдельно от фотореле.

Реле имеет режим "умного отключения" ("smart off"). В этом режиме потребитель может сам задать время включённого освещения или рекламы после наступления сумерек в интервале от 30 минут до 7 часов. В вечернее или ночное время реле включит освещение или рекламу и через заданное время выключит. Реле позволяет значительно сэкономить на потребляемой электроэнергии.

Реле может быть использовано для управлением маяками. При наличии дистанционного канала управления (радио канал и т.п.) можно осуществлять одновременную дистанционную настройку момента включения нескольких маяков. При поступлении команды по каналу управления, реле «запомнит» уровень освещённости в данный момент. В дальнейшем все включения маяков будут происходить именно при такой освещённости.

Управление системой автоматического полива. Реле включает полив и через заданное время выключает его без участия человека (например на даче при отсутствии человека).

С помощью реле можно управлять уличным, лестничным освещением, включать подогрев теплиц, световую рекламу, блокировать электрозамки на ночь и т.д. Используя режим "умного отключения" ("smart off") можно продлевать «световой день» на птицефермах, в теплицах и т.д.

КОНСТРУКЦИЯ ФОТОРЕЛЕ
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели прибора расположены: поворотный переключатель времени срабатывания реле «tзад», поворотный переключатель времени встроенного таймера «tоткл», кнопка «обучение», для настройки фотореле на нужную освещённость, зелёный/красный индикатор включения напряжения питания «U» / «АВАРИЯ ФОТОДАТЧИКА», жёлтый индикатор срабатывания встроенного исполнительного реле.

ВНИМАНИЕ: Запрещается производить какие-либо работы с фотореле, находящимся под напряжением.

РАБОТА ФОТОРЕЛЕ
Подготовка к эксплуатации:
1. Подключить фотодатчик и реле согласно схеме подключения. Фотодатчик подключается к клеммам «Т1», «Т2». Напряжение питания подключается к клеммам «А1» и «А2».

ВНИМАНИЕ: Реле в исполнении на переменный ток питания должно подключаться с соблюдением условия - провод находящийся под напряжением (фазный) обязательно подключается к клемме «А1»(L), а нулевой - к клемме «А2» (N). Исполнение на постоянный ток питания, положительный полюс всегда подключается на клемму «А1».

2. Установить регулятор «tзад» в положение 5с, а регулятор времени встроенного таймера «tоткл» в положение «?».

3. Выбрать время суток, когда должен быть включён коммутируемый источник света. Подать напряжение питания на реле, при этом должен загореться зелёный индикатор «U». Включение красного индикатора «АВАРИЯ ФОТОДАТЧИКА» - указывает на короткое замыкание между клеммами «Т1» и «Т2». Включение реле и поочерёдное мигание красного и зелёного индикатора - указывает, что фотодатчик не подключён.

4. Нажать и удерживать кнопку «обучение» до момента включения красного индикатора. Отпустить кнопку, через 5с реле запомнит уровень освещённости и включит реле, при этом будут замкнуты контакты реле 11 - 14.

ВНИМАНИЕ: При поставке, фотореле настроено на уровень освещённости - 0,2лк.

Настраиваемая задержка времени включения реле переключателем «tзад» устраняет влияние кратковременных колебаний освещённости. При отсчёте этого времени зелёный индикатор «U» мигает с периодом 0,5с. Настраиваемая задержка времени отключения реле переключателем «tоткл» позволяет экономить электроэнергию. При отсчёте этого времени зелёный индикатор «U» мигает с периодом 2с. В положении «?» отсчёт времени не происходит. Настройка реле может осуществляться дистанционно. Выносная кнопка подключается параллельно фотодатчику к клеммам «Т1» и «Т2». Максимальная длина линии 30 метров. Датчик поставляется в зависимости от комплектации определяемой кодом для заказа (см. комплект поставки).

Датчик ФД-3-1: Спектральный пик при длине волны - 590нм, сопротивление (освещённость 10лк) - 50...140кОм, темновое сопротивление - 20МОм, время отклика - 20мс, время восстановления - 30мс, диапазон рабочих температур - (-30…+800С), степень защиты - IP65.

ФР-М02 AC230B УХЛ4 без датчика фотореле (рис.2)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ФОТОРЕЛЕ ФР-М02
Параметр Ед.изм. ФР-М02 DC24В ФР-М02 AC230В
Номинальное напряжение питания В DC24 ± 10% АС230 ± 10%
Потребляемая мощность, не более ВА 2
Уровень освещенности - настраиваемый методом обучения лк 0,1-500
Длительность задержки на включение   5с, 10с, 15с, 20с, 30с, 40с, 1мин, 3мин, 5мин, 10мин
Длительность задержки отключения встроенного таймера ч ?, 0,5, 1, 1,5, 2, 2,5, 3, 5, 7
Максимальное коммутируемое напряжение В 400 (AC1/5А)
Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1) А 16
Максимальная коммутируемая мощность АС250В 50Гц (АС1)/DC30В (DC1) ВА/Вт 4000/480
Максимальное напряжение между цепями питания и контактами реле В АС2000 (50Гц - 1 мин)
Механическая износостойкость, не менее циклов 10х106
Электрическая износостойкость, не менее циклов 100000
Количество и тип контактов   1 переключающая группа
Степень защиты реле по корпусу/по клеммам/по датчику по ГОСТ 14254-96   IP40/IP20/IP65
Диапазон рабочих температур 0C -25...+55 (УХЛ4)
-40…+55 (УХЛ2)
Температура хранения 0C -40...+70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)   уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)   уровень 3 (2кВ А1-А2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69   УХЛ4 или УХЛ2
Степень загрязнения в соответствии с ГОСТ 9920-89   2
Относительная влажность воздуха % до 80 (при 250С)
Рабочее положение в пространстве   произвольное
Режим работы   круглосуточный
Габаритные размеры мм 18х93х62
Масса кг 0,061
Тип выносного фотодатчика (поставляется отдельно)   ФД-3-1
Рабочая температура фотодатчика 0C -40...+60
Длина провода к внешнему фотодатчику м
до 30
Сечение подключаемого провода мм2 0,75
ФР-М02 AC230B УХЛ4 без датчика фотореле (рис.3)
