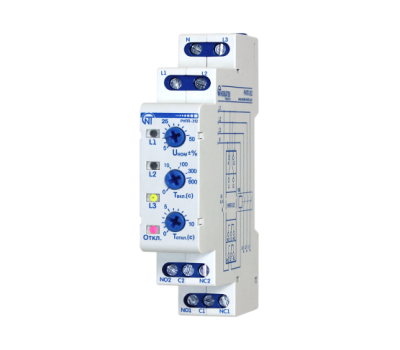

РНПП-312
Наведите на картинку для увеличения
РНПП-312 – Описание
Реле напряжения, перекоса и последовательности фаз РНПП-312:
Предназначено для:
- для контроля допустимого уровня напряжения;
- для контроля правильного чередования и отсутствия слипания фаз;
- для контроля полнофазности и симметричности сетевого напряжения (перекоса фаз);
- для отключения нагрузки при некачественном сетевом напряжении;
- для контроля качества сетевого напряжения после отключения нагрузки и автоматического включения ее после восстановления параметров напряжения;
- для индицирования аварии при возникновении аварийной ситуации и индикации наличия напряжения на каждой фазе.
В изделии предусмотрены возможности регулировки параметров (порога срабатывания по напряжению, времени АПВ и времени задержки срабатывания защиты), выбора напряжения контролируемой сети (400V или 415V) и набора защитных функций.
После восстановления параметров напряжения сети изделие повторно включает нагрузку через время АПВ.
Технические характеристики:
| Номинальное линейное / фазное напряжение питания сети, V | 400/230, 415/240 |
| Частота сети, Hz | 45…65 |
| Гармонический состав (несинусоидальность) напряжения питания | ДСТУ EN 50160:2014 (EN 50160:2010, IDT) |
| Диапазон регулирования порога срабатывания по максимальному/минимальному напряжению питания, в % от номинального напряжения | 5…50 |
| Диапазон регулирования времени срабатывания защиты, с | 0…10 |
| Диапазон регулирования времени АПВ, с | 0…600 |
| Фиксированная задержка срабатывания по минимальному напряжению, с | 12 |
| Время срабатывания при обрыве одной из фаз, с, не более | 0,2 |
| Время готовности при подаче напряжения питания, с, не более | 0,2 |
| Величина определения перекоса фаз, V | 30 |
| Гистерезис по напряжению, V | 5…6 |
| Гистерезис по перекосу фаз, V | 5…6 |
| Точность определения порога срабатывания по напряжению, V, не более | 3 |
| Точность определения перекоса фаз, %, не более | 2 |
| Напряжение, при котором сохраняется работоспособность: -по одной фазе/по трем фазам, V | 140…450/95…450 |
| Потребляемая мощность (под нагрузкой), W, не более | 1,2 |
| Максимальный коммутируемый ток выходных контактов, A | 5 |
| Коммутационный ресурс выходных контактов: - под нагрузкой 5/1А (cos = 1,0), раз, не менее | 100 тыс./1 млн. |
| Назначение изделия | Аппаратура управления и распределения |
| Номинальный режим работы | Продолжительный |
| Степень защиты лицевой панели | IP40 |
| Степень защиты клеммника | IP20 |
| Класс защиты от поражения электрическим током | II |
| Климатическое исполнение | УХЛ 3.1 |
| Допустимая степень загрязнения | II |
| Категория перенапряжения | II |
| Номинальное напряжение изоляции, V | 450 |
| Номинальное импульсное выдерживаемое напряжение, kW | 2,5 |
| Сечение проводов для подключения к клеммам, мм | 0,5…1,5 |
| Момент затяжки винтов клемм, Нм | 0,4 |
| Масса, кг, не более | 0,100 |
| Габаритные размеры (рис.1), HхBхL, мм | 90,2х36х64,5 |
| Установка (монтаж) изделия – стандартная DIN-рейка 35 мм | |
