РНПП-311М

РНПП-311М НОВАТЕК-ЭЛЕКТРО - фото

Наведите на картинку для увеличения

2 692.00 Р
2 591.00 Р5+
2 511.00 Р10+
21 шт.
Оптовые цены:
Кол-во 5+ 10+
Цена 2 591.00 Р 2 511.00 Р

Минимальное кол-во: 1.

10140706
Бренд:НОВАТЕК-ЭЛЕКТРО
Норма упаковки:1
Код даты:22+

РНПП-311М – Описание

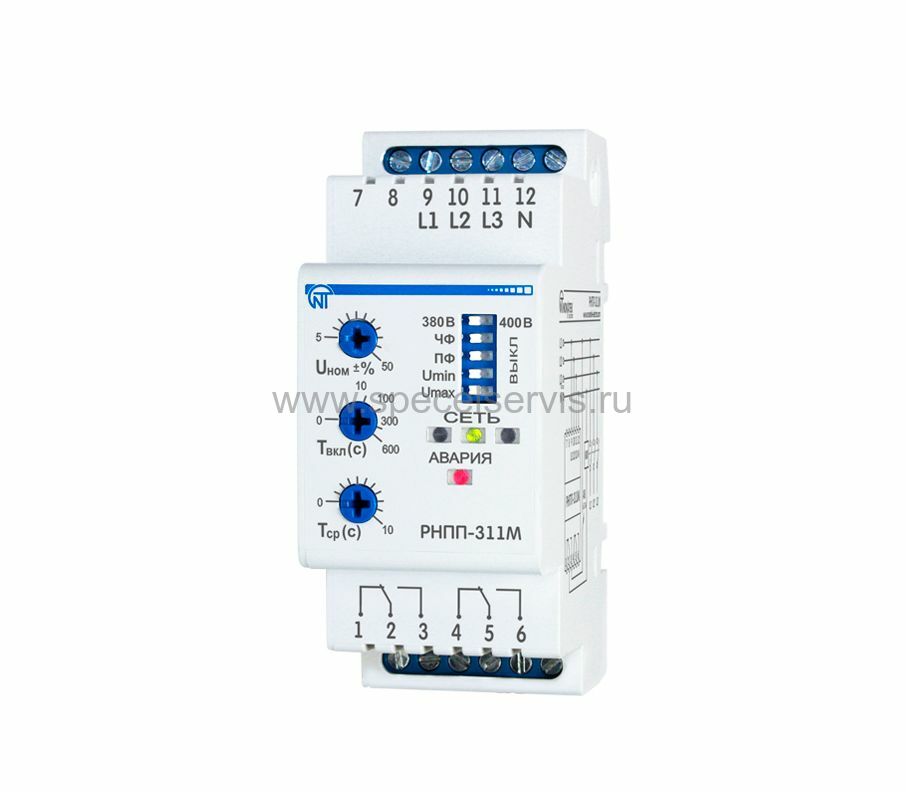

Реле напряжения, перекоса и последовательности фаз РНПП-311М

Устройство предназначено для контроля:

  1. для контроля допустимого уровня напряжения;
  2. для контроля правильного чередования и отсутствия слипания фаз;
  3. для контроля полнофазности и симметричности сетевого напряжения (перекоса фаз);
  4. для отключения нагрузки при некачественном сетевом напряжении;
  5. для контроля качества сетевого напряжения после отключения нагрузки и автоматического включения ее после восстановления параметров напряжения;
  6. для индицирования аварии при возникновении аварийной ситуации и индикации наличия напряжения на каждой фазе.

Реле осуществляет контроль ноля косвенным методом. В изделии предусмотрены возможности регулировки параметров (порога срабатывания по напряжению, времени АПВ и времени задержки срабатывания защиты), выбора напряжения контролируемой сети (380 В или 400 В) и набора защитных функций. После восстановления параметров напряжения сети изделие повторно включает нагрузку через время АПВ.

В модели РНПП-311М предусмотрена возможность подключения оперативного питания 24В (под заказ, рекомендуется для использования в сетях с большим уровнем гармоник).

Габаритные размеры:

РНПП-311М 3-х фазное реле напряжения (рис.2)

Принцип работы:

Выпускается полностью готовым к эксплуатации и не требует особых мероприятий по подготовке к работе. В связи с применением цифровой технологии, уставки в реле достаточно точно выверены, поэтому их выставление возможно без контрольного вольтметра.

Перед установкой на объект, после длительного хранения, рекомендуется проверить функциональность реле. При эксплуатации реле в соответствии с техническими условиями и настоящим руководством по эксплуатации в течение срока службы, в том числе, при непрерывной работе, проведение регламентных работ не требуется.

ВНИМАНИЕ! Подключение реле производить с соблюдением правил техники безопасности.

Рекомендуется выставлять уставки «на холодную». Допускается в режиме опробования выставлять уставки под напряжением при соблюдении правил безопасности.

Ввод в работу производится следующим образом:
1) Ручками потенциометров установить порог Uном%, время срабатывания Тср и время повторного включения Твкл;
2) Установить переключатели срабатывания реле 5 - 8 , в левое (разрешено) или правое (запрещено) положение;
3) Установить переключателем 4 тип используемой сети;
4) Подключить реле параллельно контролируемой сети через клеммы 9, 10, 11. Подключить «ноль» (клемма 12). При необходимости, автономный источник напряжения 24В, подключить к клеммам 7, 8.
5) Подключить выходные контакты реле (клеммы 1-2(4-5), 5-6(2-3), к схеме питания катушки МП (к схеме управления).
6) Подать напряжение на реле.

Если при первом включении реле индицирует аварию по чередованию фаз, а потребителю заведомо известно, что в сети правильное чередование фаз, необходимо провода, подсоединенные к клеммам 10, 11, поменять местами.

Если реле РНПП-311М используется в качестве реле максимального напряжения, то разрыв питания катушки пускателя подключить к клеммам 1-2 (4-5) (обратная логика включения);
Переключатель срабатывания реле Umax переместить в положение ВКЛ, а переключатели ЧФ, ПФ, Umin – в положение ВЫКЛ.

Технические характеристики:


ПараметрЗначение
Номинальное линейное/фазное напряжение, В380/220, 400/232
Частота сети, Гц45-65
Гармонический состав (несинусодальность) напряжения питанияГОСТ 13109-97
Диапазон регулирования порога по Umax/Umin, в % от Uном 5-50
Диапазон регулирования по Тср, с0-10
Диапазон регулирования по Твкл, с0-600
Фиксированная задержка срабатывания по Umin, с12*
Время срабатывания при обрыве одной из фаз, с, не более 0,2
Время готовности при подаче напряжения на реле, с, не более 0,2**
Величина перекоса фаз, В60
Гистерезис по напряжению, В5-6
Гистерезис по перекосу фаз, В5-6
Точность определения порога срабатывания по напряжению, В, не более 3
Точность определения перекоса фаз, %, не более2
Напряжение, при кототом сохраняется работоспособность, % от Uном. 50-150
Потребляемая мощность (под нагрузкой), ВА, не более3,0
Максимальный коммутируемый ток выходных контактов, А5
Коммутационный ресурс выходных контактов:
- под нагрузкой 5А, не менее, раз
- под нагрузкой 1А, не менее, раз

100 тыс.
1 млн
Степень защиты устройства
- прибора
- клеммника

IP40
IP20
Класс защиты от поражения электрическим токомII
Климатическое исполнение УХЛ3.1
Диапазон рабочих температур, °С-35 ... +55
Температура хранения, °С-45 ... +60
Допустимая степень загрязненияII
Категория перенапряжения II
Номинальное напряжение изоляции, В450
Номинальное импульсное выдерживаемое напряжение, кВ2,5
Сечение проводников подсоединительных клемм, мм20,5-2
Максимальный момент затяжки винтов клемм, Н*м0,4
Масса, кг, не более0,200
Габаритные размеры, мм 35 х 93 х 68

РНПП-311М – Прикрепленные файлы

RNPP-311M (RNPP-311M.pdf, 449 Kb) [Скачать]

РНПП-311М – Характеристики
