РНПП-311-0

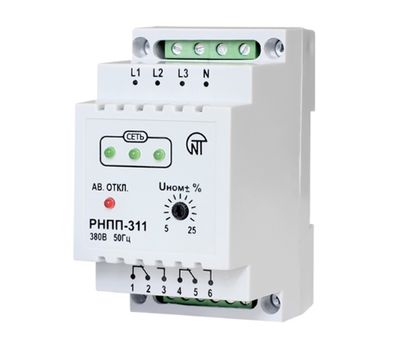

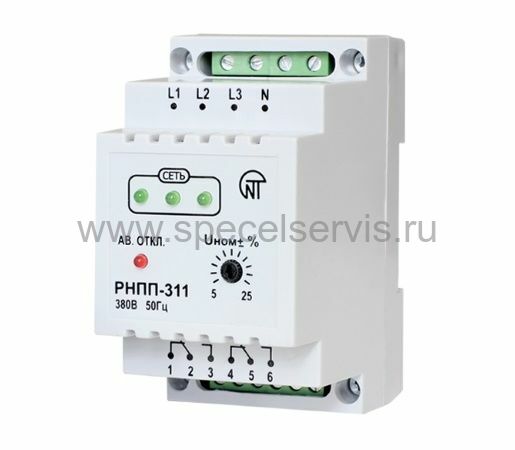

Реле напряжения РНПП-311-0

Реле  предназначено для отключения нагрузки 380 В/ 50 Гц при недопустимых колебаниях напряжения в сети, перекосе фаз, обрыве и нарушении последовательности фаз.

Эффективно используется для защиты холодильного, кондиционерного, компрессорного и другого оборудования, имеющего электродвигательную нагрузку. Также используются в устройствах, где необходимо осуществлять постоянный контроль наличия, качества и полнофазности сетевого напряжения, например в схемах АВР.

Реле РНПП-311-0 обеспечивает:

-контроль правильного чередования фаз и отсутствия их слипания;
-контроль полнофазности и симметричности сетевого напряжения;
-регулируемую уставку срабатывания по минимальному/максимальному напряжению;
-отключение (невключение) нагрузки 380В/50 Гц при наличии запрещающих факторов сетевого напряжения путем размыкания цепи питания катушки магнитного пускателя;
-разную логику принятия решений по каждому виду аварии, что позволяет обеспечить временную отстройку от пусковых посадках, сохраняя при этом быстродействующее отключение тяжелых видов аварий;
-контроль качества сетевого напряжения после отключения нагрузки и автоматического включения ее после восстановления параметров напряжения с заказанным пользователем временем автоматического повторного включения;
-совмещенную индикацию всех видов аварий сетевого напряжения и индикацию наличия напряжения на каждой фазе.

Технические характеристики РНПП-311-0:

• Номинальное напряжение, В 380
• Частота сети, Гц 48-52
• Диапазон срабатывания по Umах/Umin, % от ном. 5-25
• Фиксированная задержка срабатывания по Umin, сек 12
• Величина амплитудного перекоса фаз, B 60
• Фиксированное время срабатывания по Umах, сек 1,5
• Фиксированное время срабатывания при обрыве одной из фаз, сек 1,5
• Напряжение катушки пускателя, В 110...380
• Напряжение катушки пускателя, В 12...36
• Точность определения порога срабатывания по U, В до 3
• Напряжение, при котором сохраняется работоспособность, В 80-500
• Кратковр. допустимое макс. напр., при котором сохр. работосп., В 700
• Диапазон рабочих температур, °С -25...40
• Температура хранения, °С -45...70
• Суммарный ток потребления от сети, мА до 35
• Коммутационный ресурс под нагрузкой 5 А, не менее 100 тыс. раз
