РКН-3-17-15 АС58В/AC100В УХЛ4

Реле контроля трехфазного напряжения РКН-3-17-15 обнаружение коротких провалов (10мс)

• Обнаружение провалов напряжения ниже установленного порога длительностью от 10мс
• Контроль снижения напряжения по одной, двум или трём фазам ниже установленного порога
• Контроль обрыва фаз
• Контроль "слипания" фаз
• Не требует дополнительного напряжения питания



НАЗНАЧЕНИЕ РЕЛЕ
Реле коротких провалов РКН-3-17-15 (далее реле) предназначено для обнаружения кратковременных провалов и пропадания напряжения по одной, двум или всем трём фазам в четырёхпроводных сетях с нейтралью, которые могут привести к отключению электромагнитных пускателей, промежуточных реле и пр. инерционных приборов находящихся в режиме самоблокировки. Реле также предназначено для защиты электрооборудования от понижения напряжения ниже установленного порога срабатывания, обрыва и «слипания» фаз.

КОНСТРУКЦИЯ РЕЛЕ

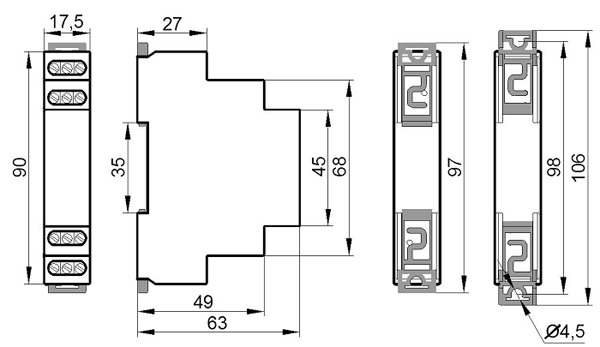

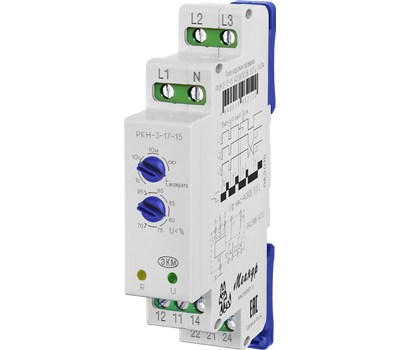

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм². На лицевой панели прибора расположены: поворотный переключатель установки времени срабатывания исполнительного реле «t возврата», поворотный переключатель установки порога срабатывания на снижение напряжения «U<%», зелёный индикатор включения напряжения питания «U», жёлтый индикатор срабатывания встроенного исполнительного реле «R».

УСЛОВИЯ ЭКСПЛУАТАЦИИ РЕЛЕ
Высота над уровнем моря до 2000м. Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Вибрация мест крепления реле с частотой от 1 до 100Гц при ускорении до 9,8м/с². Воздействие электромагнитных полей, создаваемых проводом с импульсным током амплитудой до 100А, расположенным на расстоянии не менее 10мм от корпуса реле. Реле устойчиво к воздействию помех степени жёсткости 3 в соответствии с требованиям ГОСТ Р 51317.4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5-99. Конденсация влаги на поверхности изделия не допускается.

РАБОТА РЕЛЕ
Реле питается от контролируемой сети трёхфазного напряжения. Для этого необходимо подключить три контролируемые фазы к клеммам L1, L2, L3 и нулевой провод к клемме N.

ВНИМАНИЕ: Подключение нулевого провода к клемме N обязательно!

Для установки времени включения исполнительного реле 10с или 10м указатель потенциометра должен быть установлен по середине соответствующего сектора шкалы. При задержке 1с стрелка устанавливается в крайнее левое положение, а при задержке «?» - в крайнее правое положение. При включении питания исполнительное реле включится через 1с, если на регуляторе времени установлено время «1с». Если на регуляторе времени установлено любое другое время, включение реле произойдёт через 10с.
При обнаружении короткого провала напряжения ниже установленного порога длительностью более 10мс по одной, двум или трём фазам, реле выключится на время аварии и после её устранения включится вновь, через время установленное на регуляторе времени «t возврата». Аналогичным образом реле работает при любой другой аварийной ситуации (обрыв и «слипание» фаз, снижение напряжения ниже установленного порога срабатывания). Когда регулятор времени установлен в положение «?», после устранения аварии исполнительное реле не включится. Для продолжения работы необходимо выключить питание и снова включить. Провалы напряжения длительностью более 100мс (одновременно по трём фазам) рассматриваются, как выключение питания. После устранения этой аварии реле включится через время t1. Когда реле включено замкнуты контакты 11-14, 21-24, когда реле выключено замкнуты контакты 11-12, 21-22.
t1 - время включения встроенного исполнительного реле после подачи напряжения питания или после кратковременного провала по всем трём фазам. Время t1 равно 1с, если регулятор времени «t возврата» установлен в положение «1с». Время t1 равно 10с, если регулятор времени «t возврата» установлен в положение 10с, 10м или «?».
t возврата - время установленное на регуляторе времени (значения 1с, 10с, 10м), в положении «?» функция повторного включения после самоустранения аварии отключена.
U<% - регулятор порога срабатывания на снижение напряжения «U<%». Значения устанавливаются в процентах от номинального напряжения.

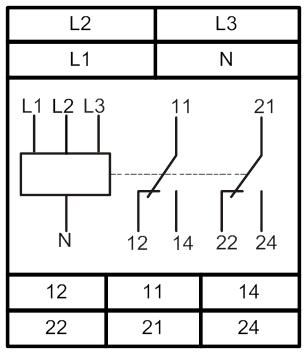

СХЕМЫ ПОДКЛЮЧЕНИЯ РЕЛЕ
