РКН-3-15-15 АС230В/AC400B УХЛ4
Наведите на картинку для увеличения
РКН-3-15-15 АС230В/AC400B УХЛ4 – Описание
Реле РКН-3-15-15 AC230В/AC400B УХЛ4
Прибор осуществляет контроль параметров сети, и защиту подключенного оборудования. Реле применяется, в основном, в промышленном секторе, так как в быту целесообразнее ставить однофазные приборы.
Реле напряжения РКН-3-15-15 АС230В/AC400B УХЛ4 является Хитом продаж, оно зарекомендовало себя в работе как надежный и удобный в использовании прибор.

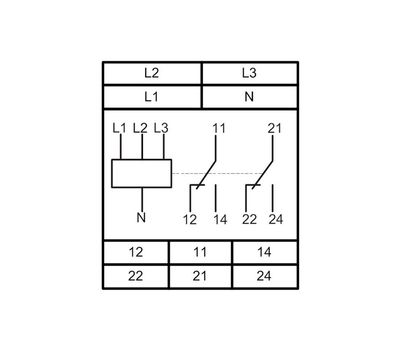

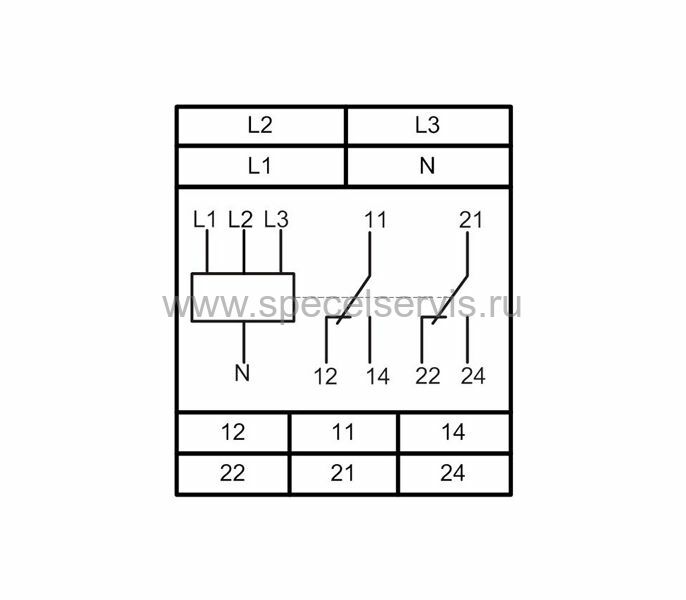

Устройство питается от контролируемой сети и монтируется на рейку-DIN. Три контролируемые фазы подсоединяются к клеммам L1, L2, L3 нулевой провод к клемме N.
Основные особенности РКН-3-15-15 АС230В/AC400B УХЛ4:
- Контроль трёхфазного напряжения в четырёхпроводных сетях с нейтралью
- Контроль перенапряжения по любой из фаз (переключатель, 10 положений)
- Контроль снижения напряжения любой из фаз (переключатель, 10 положений)

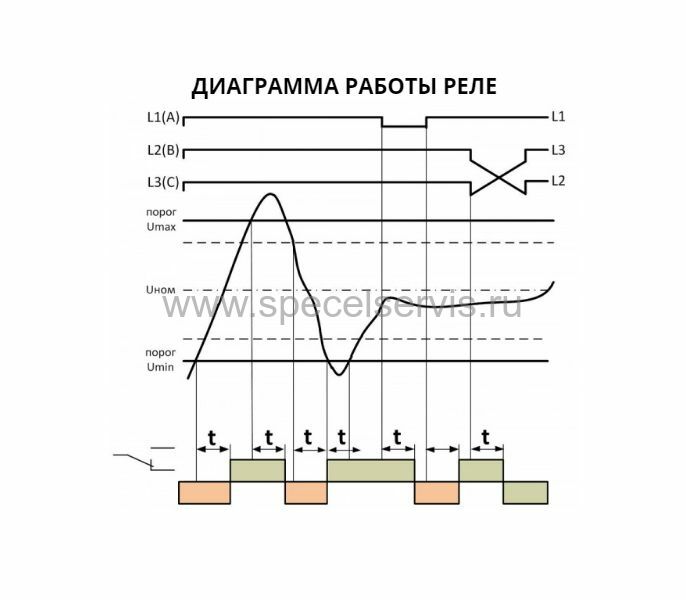

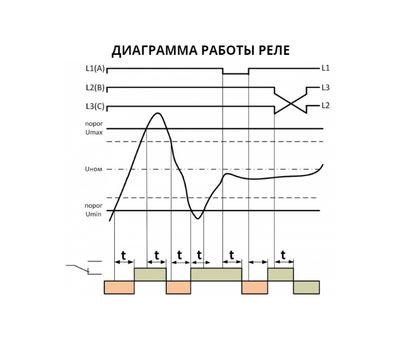

- Контроль порядка чередования, обрыва и "слипания" фаз
- Задержка срабатывания

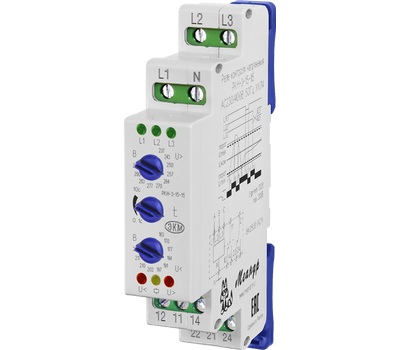

Органы управления и индикации РКН-3-15-15 АС230В/AC400B УХЛ4:
Регуляторы установки:
- порогов срабатывания (нижнего и верхнего - «Uф<» и «Uф>» соответственно);
- времени срабатывания «t».
Индикаторы:
- включения встроенного реле (цвет свечения -жёлтый), 1 шт.;
- ошибок сети «U>», «U<» (цвет свечения - красный), 2 шт;
- наличия фаз «L1», «L2», «L3» (цвет свечения - зелёный), 3 шт.
Технические характеристики РКН-3-15-15 АС230В/AC400B УХЛ4:
| Параметр | Ед.изм. | Значения |
| Напряжение питания фазное Uном, 50 Гц | В | 230 |
| Допустимые напряжения Uф min /Uф max | 330/130 | |
| Максимальное коммутируемое напряжение | 400 | |
| Пороги перенапряжения «Uф>» | 240, 250, 256, 262, 268, 274, 280, 286, 292, 298 | |
| Пороги снижения напряжения «Uф<» | 162, 168, 174, 180, 186, 192, 198, 204, 210, 220 | |
| Максимальный коммутируемый ток, при активной нагрузке | А | 8 |
| Погрешность порога срабатывания | % | Uном ±1,5 |
| Ширина зоны «гистерезиса» порога срабатывания | Uном ± 2,5 | |
| Регулируемая задержка срабатывания | с | 0,1-10 |
| Мощность, потребляемая от сети, не более | ВА | 4 |
| Максимальная коммутируемая мощность | 2000 | |
| Количество и тип выходных контактов |
| 2 переключающие группы |
| Герметичность (по корпусу/по клеммам) |
| IP40/IP20 |
| Допустимая рабочая температура | 0С | -25…+55 |

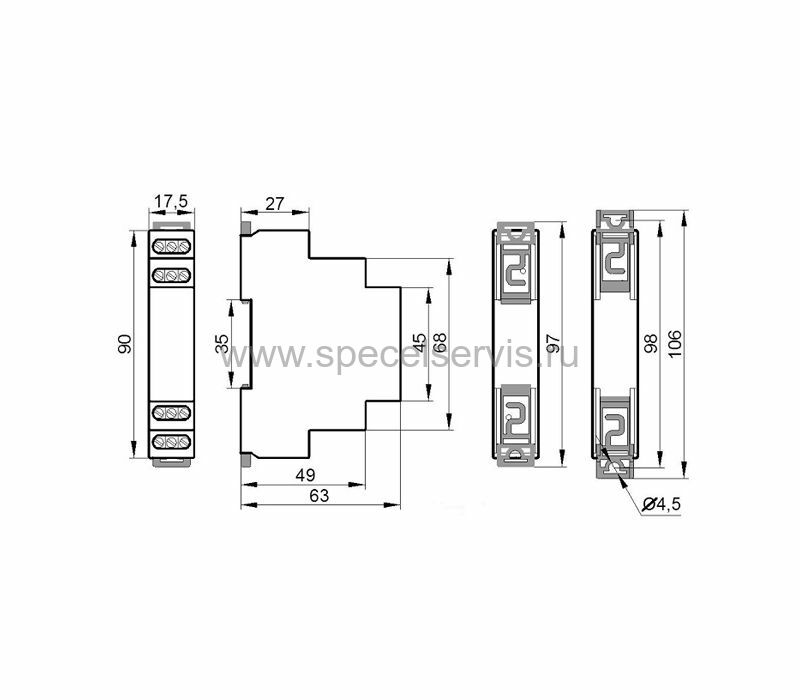

| Габаритные размеры | мм | 17,5х90х63 |
| Масса | г | 81 |
В интернет-магазине Спецэлсервис вы можете купить РКН-3-15-15 АС230В/AC400B УХЛ4 по разумной цене.
