РКФ-М07-1-15 AC230В УХЛ4 – Описание
Реле контроля фаз РКФ-М07-1-15
совмещенная регулировка срабатывания по максимальному/минимальному напряжению
- Регулировка порогов «окном» от 5% до 25% от Uном
- Фиксированный порог срабатывания при превышении напряжения 1,3Uном без задержки
- Контроль порядка чередования фаз
- Контроль обрыва фаз
- Контроль "слипания" фаз
- Регулируемая задержка срабатывания от 0,1 до 10с
- Питание реле осуществляется от контролируемой сети
| Параметр/Наименование | РКФ-М06-11-15 обще- промышленное |
РКФ-М06-12-15 для электродвигателей |
РКФ-М06-13-15 для крановых электродвигателей |
| Контроль обрыва фазы | + | + | + |
| Контроль "слипания" фаз | + | + | + |
| Контроль чередования фаз | + | + | + |
| Контроль асимметрии фаз | >30% | 5...25% (регулируемый) | |
| Контроль повышения напряжения | 1,3 Uном | 1,3 Uном | 1,3 Uном |
| Контроль снижения напряжения | 0,8...1,1Uном (регулируемый) | Синфазном снижении напряжения ниже – 0,5Uном | |
| Задержка срабатывания, с | 0,1-10 | 0,15 | |
НАЗНАЧЕНИЕ РЕЛЕ
Реле контроля фаз РКФ-М07-1-15 предназначено для контроля трёхфазного линейного напряжения в трёхпроводных сетях (без нейтрали). Реле контролирует порядок чередования фаз, обрыв и «слипание» фаз, превышение напряжения выше и снижение напряжения ниже установленного порога.
КОНСТРУКЦИЯ РЕЛЕ

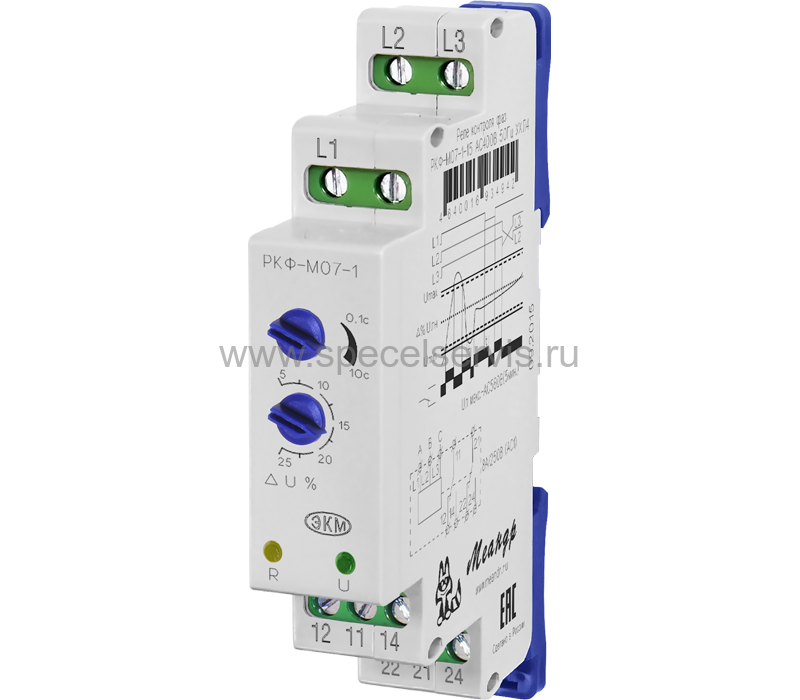

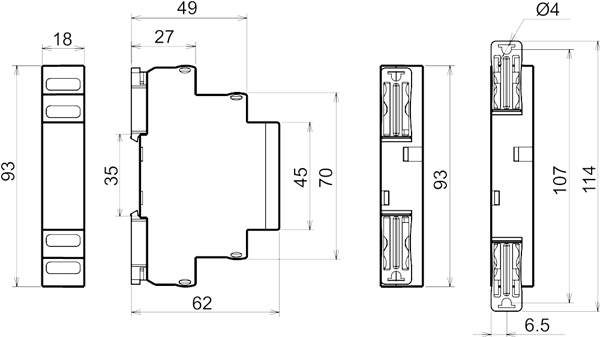

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность пружины замков необходимо переставить в крайние отверстия. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели прибора расположены: поворотный переключатель времени срабатывания, поворотный переключатель порога синхронного снижения и превышение напряжения, зелёный индикатор включения питания «U», жёлтый индикатор срабатывания встроенного исполнительного реле «R».
РАБОТА РЕЛЕ

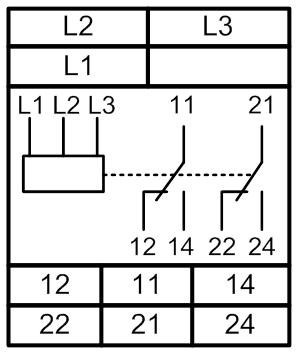

Напряжение фаз А, В, С контролируемой сети подключается соответственно к клеммам L1, L2, L3 реле. Выходные контакты реле 12-11-14, 22-21-24 подключаются к схеме управления.
При подаче на реле трёхфазного напряжения загорается зелёный индикатор «U» и осуществляется проверка всех контролируемых параметров сети. Если все параметры в норме, включается встроенное исполнительное реле, загорается жёлтый индикатор «R», контакты 11-14, 21-24 замыкаются. При возникновении неисправности - на выходе хотя бы одного контролируемого параметра за пределы допустимых величин, реле выключается через время t, установленное пользователем. При возвращении параметров в норму реле включается без задержки. При превышении напряжения выше установленного значения, при нарушении порядка чередования фаз, при пропадании двух или трёх фаз одновременно реле выключится без отсчёта задержки времени срабатывания, установленной пользователем.
Информация для заказа
| РКФ | - | М03 | - | 1 | - | 15 | АС400В | УХЛ4 |
| 1 | 2 | 3 | 4 |
1. РКФ Реле контроля фаз
2. Назначение реле
М03-1-15 - контроль чередования, обрыва и «слипания» фаз
М04-1-15 - контроль от кратковременных провалов напряжения (10 мс)
М05-1-15 - раздельная регулировка порогов срабатывания с контролем чередования фаз
М05-2-15 - раздельная регулировка порогов срабатывания без контроля чередования фаз
М06-11-15 - общепромышленное исполнение
М06-12-15 - для двигателей
М06-13-15 - для крановых двигателей
М07-1-15 - совмещенная регулировка срабатывания по максимальному/минимальному напряжению
М08-1-15, М08-2-15, М08-3-15 - с контролем сопротивления изоляции
3. Напряжение питания
4. Климатическое исполнение.
| Параметр | Ед.изм. | AC100В | AC2300В | AC400В |
| Номинальное напряжение Uном 50Гц | В | 100 | 230 | 400 |
| Минимальное допустимое линейное напряжение | В | 55 | 130 | 200 |
| Максимальное допустимое линейное напряжение | В | 150 | 340 | 560 |
| Потребляемая мощность, не более | ВА | 2 | ||
| Пределы регулирования ассиметрии линейных напряжений | В | 5...25%Uном | ||
| Потребляемая мощность, не более | ВА | 2 | ||
| Пределы синхронного регулирования порогов срабатывания | % | 5-25Uном | ||
| Погрешность порогов срабатывания | % | 2Uном | ||
| Погрешность установки порогов срабатывания | % | 5Uном | ||
| Гистерезис напряжения порога срабатывания | % | 5 от Uном | ||
| Время выключения встроенного реле: | ||||
| снижение или превышение установленных порогов Umin, Umax | с | 0,1-10 | ||
| обратный порядок чередования фаз | c | 0,1-10 | ||
| обрыв двух или трех фаз | c | 0,1 | ||
| обрыв одной фазы | c | 0,1-10 | ||
| "слипание" фаз | c | 0,1-10 | ||
| превышении напряжения выше 1,3Uном ±5% | c | 0,1 | ||
| Минимальное напряжение для включения реле | В | 0,85Uном | ||
| Время срабатывания (пределы регулирования) | с | 0,1-10 | ||
| Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1) | А | 28 | ||
| Максимальная коммутируемая мощность: АС250В 50Гц (АС1) / DC30В (DC1) | ВА/Вт | 2000/240 | ||
| Максимальное коммутируемое напряжение | В | 400 (AC1/2A) | ||
| Максимальное напряжение между цепями питания и контактами реле | В | AC2000 (50Гц - 1мин) | ||
| Количество и тип выходных контактов | 2 переключающие группы | |||
| Степень защиты (по корпусу/по клеммам) | IP40/IP20 | |||
| Диапазон рабочих температур | 0С | - 25…+55 (УХЛ4) -40…+55 (УХЛ2) |
||
| Температура хранения | 0С | -40…+70 | ||
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2кВ/5кГц) | |||
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2кВ L1-L2) | |||
| Габаритные размеры | мм | 18х93х62 | ||
| Относительная влажность воздуха | % | до 80 (при 25 0С) | ||
| Высота над уровнем моря | м | 2000 | ||
| Рабочее положение в пространстве | произвольное | |||
| Режим работы | круглосуточный | |||
| Масса | кг | 0,07 | ||
