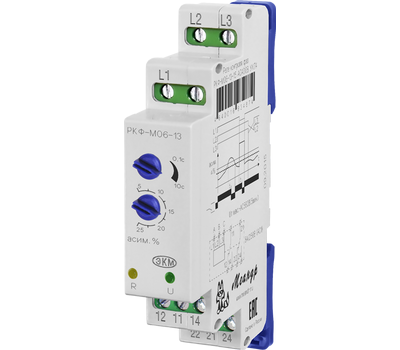

РКФ-М06-13-15 AC400В УХЛ4
Наведите на картинку для увеличения
РКФ-М06-13-15 AC400В УХЛ4 – Описание
Реле контроля фаз РКФ-М06-13-15
для крановых двигателей
- Регулируемый порог контроля асимметрии фаз 5%...25%
- Фиксированный порог на превышение напряжения 1,3Uном
- Контроль обрыва фаз
- Контроль "слипания" фаз
- Регулируемая задержка срабатывания 0,1...10с
- Не требует дополнительного напряжения питания
| Параметр/Наименование | РКФ-М06-11-15 обще- промышленное |
РКФ-М06-12-15 для электродвигателей |
РКФ-М06-13-15 для крановых электродвигателей |
| Контроль обрыва фазы | + | + | + |
| Контроль "слипания" фаз | + | + | + |
| Контроль чередования фаз | + | + | + |
| Контроль асимметрии фаз | >30% | 5...25% (регулируемый) | |
| Контроль повышения напряжения | 1,3 Uном | 1,3 Uном | 1,3 Uном |
| Контроль снижения напряжения | 0,8...1,1Uном (регулируемый) | Синфазном снижении напряжения ниже – 0,5Uном | |
| Задержка срабатывания, с | 0,1-10 | 0,15 | |
НАЗНАЧЕНИЕ РЕЛЕ
Реле контроля фаз РКФ-М06-13-15 предназначено для контроля трёхфазного напряжения в трёхпроводных сетях (без нейтрали). Реле контролирует порядок чередования фаз, обрыв фаз, «слипание» фаз, недопустимую асимметрию (разбаланс) линейных напряжений, перенапряжения.
КОНСТРУКЦИЯ РЕЛЕ
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели прибора расположены: поворотный переключатель времени срабатывания, поворотный переключатель асимметрии (разбаланса) фаз, зелёный индикатор «U» наличия напряжения в трёхфазной сети, жёлтый индикатор «R» включения встроенного исполнительного реле.
РАБОТА РЕЛЕ
Фазы А, В, С контролируемой сети подключаются к клеммам L1, L2, L3 реле (нулевой провод не подключается). Выходные контакты реле подключаются к схеме управления.
При подаче питания на реле загорается жёлтый индикатор «U» и осуществляется проверка всех контролируемых параметров. Если все параметры в норме, включается встроенное исполнительное реле (контакты 11-12, 21-22 - размыкаются, контакты 11-14, 21-24-замыкаются) и загорается индикатор «R». При обнаружении обратного порядка чередования фаз, пропадании двух или трёх фаз или при превышении фиксированного верхнего порога напряжения - реле выключается без отсчёта установленной задержки времени срабатывания. При обнаружении асимметрии фаз больше установленного значения «асим.%», при «слипании» фаз или при обрыве одной фазы, реле выключается через время t, установленное пользователем. При возвращении параметров в норму реле включается без задержки. Работа реле представлена на рис. 1, где «t»-установленная задержка срабатывания реле.
Информация для заказа
| РКФ | - | М03 | - | 1 | - | 15 | АС400В | УХЛ4 |
| 1 | 2 | 3 | 4 |
1. РКФ Реле контроля фаз
2. Назначение реле
М03-1-15 - контроль чередования, обрыва и «слипания» фаз
М04-1-15 - контроль от кратковременных провалов напряжения (10 мс)
М05-1-15 - раздельная регулировка порогов срабатывания с контролем чередования фаз
М05-2-15 - раздельная регулировка порогов срабатывания без контроля чередования фаз
М06-11-15 - общепромышленное исполнение
М06-12-15 - для двигателей
М06-13-15 - для крановых двигателей
М07-1-15 - совмещенная регулировка срабатывания по максимальному/минимальному напряжению
М08-1-15, М08-2-15, М08-3-15 - с контролем сопротивления изоляции
3. Напряжение питания
4. Климатическое исполнение.
| Параметр | Ед.изм. | AC400В |
| Номинальное напряжение Uном 50Гц | В | 400 |
| Минимальное допустимое линейное напряжение | В | 210 |
| Максимальное допустимое линейное напряжение | В | 560 |
| Потребляемая мощность, не более | ВА | 2 |
| Пределы регулирования ассиметрии линейных напряжений | В | 5...25%Uном |
| Потребляемая мощность, не более | ВА | 2 |
| Погрешность отсчета порога срабатывания | В | 0,05Uном |
| Погрешность установки порога срабатывания | % | ±5Uном |
| Гистерезис напряжения порога срабатывания | В | 0,025Uном |
| Время выключения встроенного реле: | ||
| синфазное снижение напряжения ниже 0,5 Uном ±2% | с | 0,1 |
| обрыв одной фазы | c | 0,1-10 |
| обрыв двух или трех фаз | c | 0,1 |
| ассиметрии линейных напряжений 5...25% | c | 0,1-10 |
| "слипание" фаз | c | 0,1-10 |
| превышении напряжения выше 1,3Uном ±5% | c | 0,1 |
| Погрешность времени срабатывания, не более | % | ±10 |
| Максимальный коммутируемый ток: АС250В 50Гц (АС1) / DC30В (DC1) | А | 8 |
| Максимальная коммутируемая мощность: АС250В 50Гц (АС1) / DC30В (DC1) | ВА/Вт | 2000/240 |
| Максимальное коммутируемое напряжение | В | 400 (AC1/2A) |
| Максимальное напряжение между цепями питания и контактами реле | В | AC2000 (50Гц - 1мин) |
| Количество и тип выходных контактов | 2 переключающие группы | |
| Степень защиты (по корпусу/по клеммам) | IP40/IP20 | |
| Диапазон рабочих температур | 0С | - 25…+55 (УХЛ4) -40…+55 (УХЛ2) |
| Температура хранения | 0С | -40…+70 |
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2кВ/5кГц) | |
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2кВ L1-L2) | |

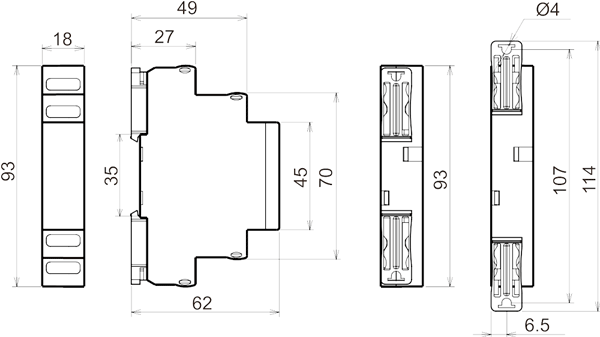

| Габаритные размеры | мм | 18х93х62 |
| Относительная влажность воздуха | % | до 80 (при 25 0С) |
| Высота над уровнем моря | м | 2000 |
| Рабочее положение в пространстве | произвольное | |
| Режим работы | круглосуточный | |
| Масса | кг | 0,07 |

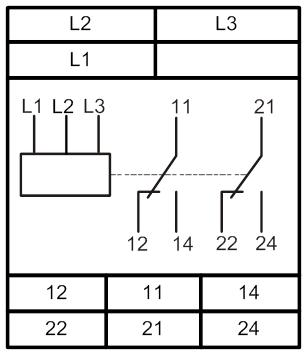

СХЕМЫ ПОДКЛЮЧЕНИЯ РЕЛЕ
