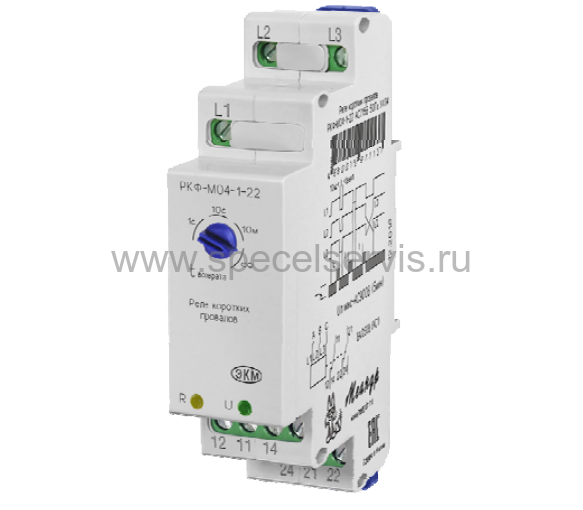

РКФ-М04-1-22 AC690В УХЛ4 МЕАНДР - фото

Наведите на картинку для увеличения

4 898.70 Р
4 674.30 Р5+
4 487.30 Р10+
Под заказ
Оптовые цены:
Кол-во 5+ 10+
Цена 4 674.30 Р 4 487.30 Р

Минимальное кол-во: 1.

10141946
Бренд:МЕАНДР
Норма упаковки:1
Условия поставки:Под заказ
Срок поставки:3-6 нед.

РКФ-М04-1-22 AC690В УХЛ4 – Описание

Контроль высоковольтных сетей (в корпусе 22мм)

  • Контроль трёхфазного линейного напряжения в сетях 0,7 (0,5) кВ без нейтрали
  • Фиксированный порог срабатывания при превышении напряжения 1,3Uном
  • Контроль порядка чередования фаз
  • Контроль обрыва фаз
  • Контроль "слипания" фаз

НАЗНАЧЕНИЕ РЕЛЕ

Реле контроля фаз предназначено для контроля трёхфазного линейного напряжения в трёхпроводных сетях (без нейтрали). Реле контролирует порядок чередования фаз, обрыв фаз, «слипание» фаз, превышение (снижение) напряжения выше (ниже)  фиксированного значения.

ВНИМАНИЕ: Не рекомендуется применять в схемах с АВР с нейтралью!!! (т.к. при обыве нуля, из-за перекоса фазных напряжений, возможно выйдут из строя однофазные нагрузки)

КОНСТРУКЦИЯ РЕЛЕ

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, замки необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2.

На лицевой панели РКФ-М04-1-22 расположены регулятор значения времени возврата реле (время включения реле после устранения всех контролируемых неисправностей сети). зелёный индикатор включения напряжения питания «U», жёлтый индикатор включения встроенного реле «R».


РАБОТА РЕЛЕ РКФ-М04-1-22

Реле может работать в двух режимах: «работа без памяти» и «работа с памятью» (диаграммы представлены ниже), где tпров  - длительность провалов напряжения по любой из фаз, tвкл  - время включения реле после подачи питания на реле, tвыкл -  время выключения реле, в течение которого в памяти контроллера сохраняется значение предварительно установленного времени возврата  tвозвр. Время возврата определяет задержку на включение исполнительного реле после устранения аварии сети. Значения tвкл , tвыкл, tвозвр и tпровпредставлены в таблице выше. Контроль чередования фаз осуществляется только при подаче питания на реле и при устранении аварии сети.

В режиме «работа без памяти» при подаче на реле трёхфазного напряжения, если все контролируемые параметры находятся в норме, реле включается через время включения tвкл. При обнаружении провала напряжения длительностью tвыкл<  tпров< 10мс по одной, двум или трём фазам, реле выключается на время аварии и после её устранения вновь включается через время tвозвр, установленное регулятором времени возврата. Если длительность провала напряжения по двум или по трём фазам одновременно  tпров> tвыкл, эта авария будет рассматриваться как выключение питания и после её устранения реле вновь включится через время tвкл. Если провал напряжения длительностью tпров > tвыкл произошёл только по одной фазе, то после устранения неисправности реле включиться через время tвозвр.  Аналогичным образом реле работает при обрыве и «слипании» фаз.

В режиме «работа с памятью» регулятор времени возврата должен быть установлен в положение «?». При обнаружении кратковременного пропадания напряжения в сети, обрыва или «слипания» фаз исполнительное реле выключится и будет оставаться в выключенном состоянии до снятия питания. Если в этом режиме работы длительность провала напряжения одновременно по двум или трём фазам превышает время выключения реле tвыкл , то эта авария будет рассматриваться как выключение питания и после её устранения реле вновь включится через время tвкл. Для установки значения времени возврата реле tвозвр (1с, 10с, 10м), стрелка на ручке потенциометра должна быть установлена в середине дуги между рисками на шкале. Когда встроенное реле и жёлтый индикатор включены, замкнуты контакты реле 11-14 и 21-24, когда выключены - замкнуты контакты 11-12 и 21-22.

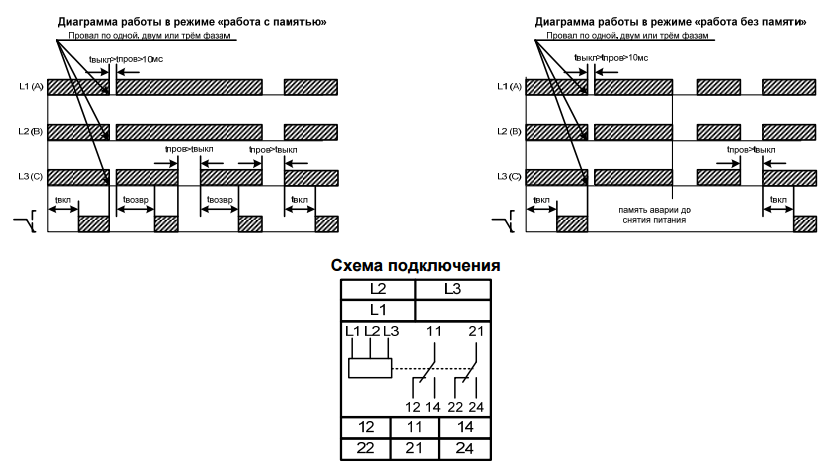

РКФ-М04-1-22 AC690В УХЛ4 реле контроля 3-х фазн. Напряжения (рис.2)
Общие технические данные о реле
Параметр
Ед.изм.
ЕЛ-11М-22, ЕЛ-12М-22, РКФ-М06-11-22, РКФ-М06-12-22, РКФ-М06-13-22, РКФ-М07-1-22
ЕЛ-13М-22
РКФ-М04-1-22
Номинальное напряжение Uном 50Гц, по исполнениям В 500, 690, 715 715
Минимальное допустимое линейное напряжение, по исполнениям В 250, 350, 360 400
Максимальное допустимое линейное напряжение, по исполнениям В 700, 950, 980 800
Потребляемая мощность, не более ВА 2 3
Время выключения встроенного реле при:
Обрыве одной фазы
с
0,1-10
0,15
-
Обрыве двух или трёх фаз
с
0,1
0,15
-
Асимметрии линейных напряжений с 0,1-10 0,15 -
Обратном порядке чередования фаз
с
0,1
0,15
-
«Слипании» фаз
с
0,1-10
0,15
-
Превышении напряжения выше 1,3Uном ± 5%Uном
с
0,1
0,15
-
Порог срабатывания на превышение напряжения В 1,3Uном -
Минимальное синфазное напряжение включения
В
0,85Uном
-
Погрешность времени срабатывания, не более
%
± 10
-
Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1) А 8
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1) ВА/Вт 2000/240
Количество и тип контактов

2 переключающие группы
Максимальное коммутируемое напряжение
В
400 (AC1/2A)
Максимальное напряжение между цепями питания и контактами реле
В
АС2000 (50Гц - 1мин)
Механическая износостойкость, не менее
циклов
10х106
Электрическая износостойкость, не менее
циклов
100000
Диапазон рабочих температур (по исполнениям)
0C
-25...+55 (УХЛ4)
-40…+55 (УХЛ2)
-40…+55 (УХЛ2)
-25...+55 (УХЛ4)
-40…+55 (УХЛ2)
0...+55 (ТМ)
Температура хранения
0C
-40...+70
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования  конденсата)   УХЛ4, УХЛ2 или ТМ
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)   уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)   уровень 3 (2кВ А1-А2)
Степень защиты по корпусу/по клеммам по ГОСТ 14254-96   IP40/IP20
Степень загрязнения в соответствии с ГОСТ 9920-89   2
Относительная влажность воздуха
%
до 80 (при 250C)
Высота над уровнем моря
м
2000
Рабочее положение в пространстве

произвольное
Режим работы

круглосуточный
Габаритные размеры мм 22х93х62
Масса кг 0,095

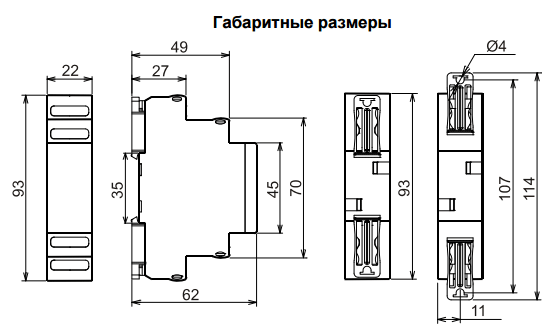

РКФ-М04-1-22 AC690В УХЛ4 реле контроля 3-х фазн. Напряжения (рис.3)
