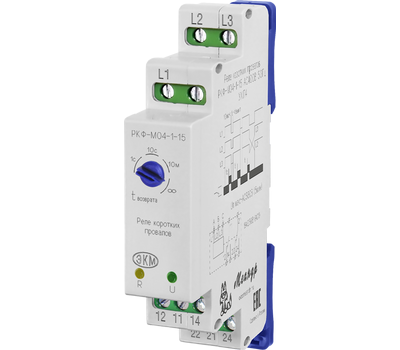

РКФ-М04-1-15 AC400В УХЛ2
Наведите на картинку для увеличения
РКФ-М04-1-15 AC400В УХЛ2 – Описание
Реле контроля фаз РКФ-М04-1-15, контроль от кратковременных провалов напряжения (10 мс)
(реле контроля фаз ЕЛ)
- Обнаружение кратковременных пропаданий напряжения по одной, двум или трем фазам
- Контроль порядка чередования фаз
- Контроль обрыва фаз
- Контроль "слипания" фаз
- Регулируемая задержка времени возврата (1с, 10с, 10мин )
- Не требует дополнительного напряжения питания
НАЗНАЧЕНИЕ РЕЛЕ
Реле контроля фаз РКФ-М04-1-15 предназначено для обнаружения кратковременных пропаданий (коротких провалов) напряжения питания по одной, двум или трём фазам. Реле контролирует обрыв фазы, нарушение порядка чередования фаз, «слипание» фаз.
КОНСТРУКЦИЯ РЕЛЕ
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку - DIN шириной 35 мм (ГОСТ Р МЭК 60715 - 2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели прибора расположены регулятор значения времени возврата реле (время включения реле после устранения всех контролируемых неисправностей сети). зелёный индикатор включения напряжения питания «U», жёлтый индикатор включения встроенного исполнительного реле «R».
РАБОТА РЕЛЕ
Реле может работать в двух режимах: «работа без памяти» и «работа с памятью», где tпров - длительность провалов напряжения по любой из фаз, tвкл - время включения реле после подачи питания на реле, tвыкл - время выключения реле, в течение которого в памяти контроллера сохраняется значение предварительно установленного времени возврата tвозвр. Время возврата определяет задержку на включение исполнительного реле после устранения аварии сети. Контроль чередования фаз осуществляется только при подаче питания на реле и при устранении аварии сети.
В режиме «работа без памяти» при подаче на реле трёхфазного напряжения, если все контролируемые параметры находятся в норме, реле включается через время включения tвкл. При обнаружении провала напряжения длительностью tвыкл<tпров<10мс по одной, двум или трём фазам, реле выключается на время аварии и после её устранения вновь включается через время tвозвр, установленное регулятором времени возврата. Если длительность провала напряжения по двум или по трём фазам одновременно tпров>tвыкл, эта авария будет рассматриваться как выключение питания и после её устранения реле вновь включится через время tвкл.
Если провал напряжения длительностью tпров>tвыкл произошёл только по одной фазе, то после устранения неисправности реле включиться через время tвозвр. Аналогичным образом реле работает при обрыве и «слипании» фаз.
В режиме «работа с памятью» регулятор времени возврата должен быть установлен в положение «?». При обнаружении кратковременного пропадания напряжения в сети, обрыва или «слипания» фаз исполнительное реле выключится и будет оставаться в выключенном состоянии до снятия питания. Если в этом режиме работы длительность провала напряжения одновременно по двум или трём фазам превышает время выключения реле tвыкл, то эта авария будет рассматриваться как выключение питания и после её устранения реле вновь включится через время tвкл. Для установки значения времени возврата реле tвозвр(1с, 10с, 10м), стрелка на ручке потенциометра должна быть установлена в середине дуги между рисками на шкале. Когда исполнительное реле и жёлтый индикатор включены, замкнуты контакты реле 11-14 и 21-24, когда выключены - замкнуты контакты 11-12 и 21-22.
Информация для заказа
| РКФ | - | М03 | - | 1 | - | 15 | АС400В | УХЛ4 |
| 1 | 2 | 3 | 4 | |||||
1. РКФ Реле контроля фаз
2. Назначение реле
М03-1-15 - контроль чередования, обрыва и «слипания» фаз
М04-1-15 - контроль от кратковременных провалов напряжения (10 мс)
М05-1-15 - раздельная регулировка порогов срабатывания с контролем чередования фаз
М05-2-15 - раздельная регулировка порогов срабатывания без контроля чередования фаз
М06-11-15 - общепромышленное исполнение
М06-12-15 - для двигателей
М06-13-15 - для крановых двигателей
М07-1-15 - совмещенная регулировка срабатывания по максимальному/минимальному напряжению
М08-1-15, М08-2-15, М08-3-15 - с контролем сопротивления изоляции
3. Напряжение питания
4. Климатическое исполнение.
| Параметр | Ед.изм. | AC230В | AC400В |
| Номинальное напряжение Uном 50Гц | В | 230 | 400 |
| Минимальное допустимое линейное напряжение | В | 120 | 220 |
| Максимальное допустимое линейное напряжение | В | 330 | 560 |
| Потребляемая мощность, не более | ВА | 3 | |
| Минимальная длительность обнаруживаемого провала напряжения tпров | мс | 10 | |
| Время включения, tвкл | с | 1 | |
| Время выключения, tвыкл | с | 80 | |
| Регулируемое время возврата tвозвр | 1с, 10с, 10мин | ||
| Максимальный коммутируемый ток активная нагрузка: АС250В,50 Гц (АС1)/DC30В (DC1) | А | 8 | |
| Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1) | ВА/Вт | 2000/240 | |
| Максимальное напряжение между цепями питания и контактами реле | В | АС2000 (50Гц - 1мин) | |
| Механическая износостойкость, не менее | циклов | 10x106 | |
| Электрическая износостойкость, не менее | циклов | 100000 | |
| Степень защиты (по корпусу/по клеммам) | IP40/IP20 | ||
| Диапазон рабочих температур | 0С | - 25…+55 (УХЛ4) -40…+55 (УХЛ2) -0…+55 (ТМ) |
|
| Температура хранения | 0С | -40…+70 | |
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2кВ/5кГц) | ||
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2кВ L1-L2) | ||
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) | УХЛ4 или УХЛ2 или ТМ | ||
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | ||
| Габаритные размеры | мм | 18х93х62 | |
| Относительная влажность воздуха | % | до 80 (при 25 0С) | |
| Высота над уровнем моря | м | 2000 | |
| Рабочее положение в пространстве | произвольное | ||
| Режим работы | круглосуточный | ||
| Масса | кг | 0,065 | |
СХЕМЫ ПОДКЛЮЧЕНИЯ РЕЛЕ
