ЕЛ-13М-15 AC400В УХЛ4

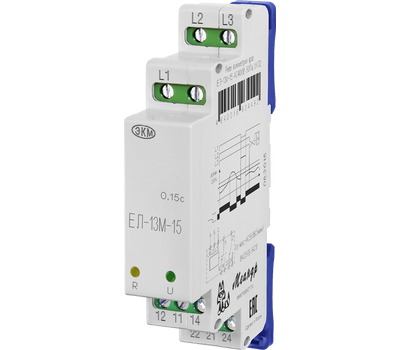

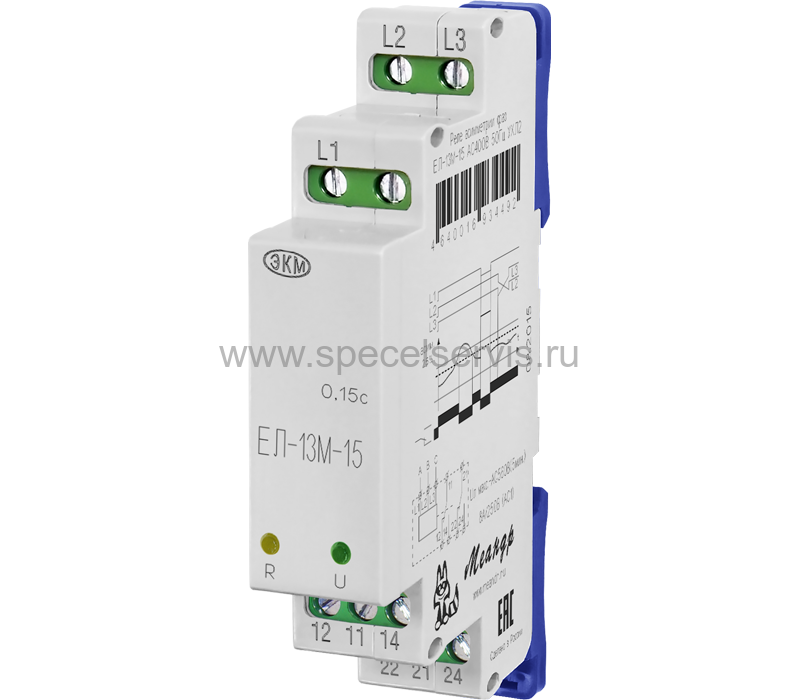

ЕЛ-13М-15 AC400В УХЛ4 МЕАНДР - фото

Наведите на картинку для увеличения

1 531.10 Р
1 461.00 Р5+
1 402.50 Р10+
Под заказ
Оптовые цены:
Кол-во 5+ 10+
Цена 1 461.00 Р 1 402.50 Р

Минимальное кол-во: 1.

10141550
Бренд:МЕАНДР
Норма упаковки:1
Условия поставки:Под заказ
Срок поставки:1-2 нед.

ЕЛ-13М-15 AC400В УХЛ4 – Описание

Реле контроля трехфазного линейного напряжения ЕЛ-13М-15, для крановых электродвигателей (реле контроля фаз ЕЛ)

  • Контроль трёхфазного линейного напряжения для крановых электродвигателей
  • Контроль асимметрии фаз
  • Фиксированный порог срабатывания при превышении напряжения 1,3Uном
  • Контроль обрыва фаз
  • Контроль "слипания" фаз
  • Фиксированная задержка срабатывания - 0,15с



НАЗНАЧЕНИЕ РЕЛЕ
Реле асимметрии фаз ЕЛ-13М-15 (далее реле) предназначены для контроля трёхфазного линейного напряжения в трёхпроводных сетях (без нейтрали). Реле контролирует обрыв и «слипание» фаз, асимметрию (разбаланс) линейных напряжений, превышение напряжения выше фиксированного значения.

КОНСТРУКЦИЯ РЕЛЕ
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку - DIN шириной 35 мм (ГОСТ Р МЭК 60715 - 2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели прибора расположены: зелёный индикатор «U» показывающий наличие напряжения в трёхфазной сети, жёлтый индикатор «R» включения встроенного исполнительного реле.

УСЛОВИЯ ЭКСПЛУАТАЦИИ РЕЛЕ
Высота над уровнем моря до 2000м. Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Место установки реле должно быть защищено от попадания брызг воды, масел, эмульсий. Вибрация мест крепления реле с частот ой от 1 до 100Гц при ускорении до 9,8м/с2. Воздействие электромагнитных полей, создаваемых проводом с импульсным током амплитудой до 100А, расположенным на расстоянии не менее 10мм от корпуса реле. Реле устойчиво к воздействию помех степени жёсткости 3 в соответствии с требованиям ГОСТ Р 51317.4.1 - 2000, ГОСТ Р 51317.4.4 - 99, ГОСТ Р 51317.4.5 - 99. Конденсация влаги на поверхности изделия не допускается.

РАБОТА РЕЛЕ
Напряжение фаз А, В, С контролируемой сети подключается соответственно к клеммам L1, L2, L3 реле (нулевой провод не подключается). Выходные контакты реле подключаются к схеме управления. При подаче на реле трёхфазного напряжения осуществляется проверка всех контролируемых параметров и, если они в норме, реле включается (контакты 11-12, 21-22 - размыкаются, контакты 11-14, 21-24 - замыкаются). При выходе хотя бы одного параметра за пределы допустимых величин, встроенное реле выключается через 0.15 с. При возвращении параметров в норму реле включается и вновь осуществляется контроль напряжения сети.

ВНИМАНИЕ: При обрыве одной фазы L2 или L3 реле выключается без отсчёта установленной задержки времени срабатывания если отсутствуют потребители в сети.

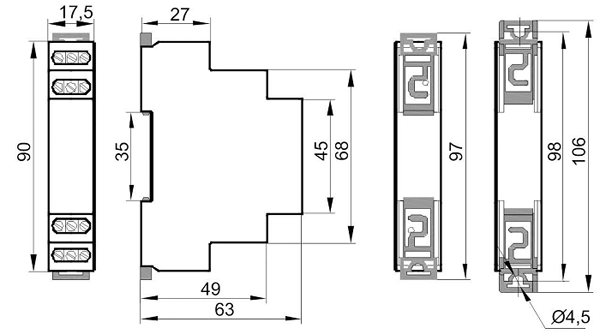

ЕЛ-13М-15 AC400В УХЛ4 реле контроля 3-х фазн. Напряжения (рис.2)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ ЕЛ-13М-15
Параметр Ед.изм. AC100В AC230В AC400В AC415В
Номинальное напряжение Uном 50Гц В 100 230 400 415
Минимальное допустимое линейное напряжение В 50 120 210 225
Максимальное допустимое линейное напряжение В 150 340 560 600
Потребляемая мощность, не более ВА 4
Время выключения встроенного реле
Синфазное снижение напряжения ниже 0,5Uном с 0,15
Обрыв одной, двух или трёх фаз с 0,15
Асимметрии линейных напряжений >(25± 2)% с 0,15
«Слипании» фаз с 0,15
Превышении напряжения выше 1,3 Uном ± 5% с 0,15
Минимальное синфазное напряжение включения % 0,85Uном
Гистерезис напряжения порога срабатывания % 0,05Uном
Погрешность времени срабатывания, не более % +/- 10
Количество и тип контактов   2 переключающие группы
Максимальный коммутируемый ток активная нагрузка: АС250В,50 Гц (АС1)/DC30В (DC1) А 5
Максимальная коммутируемая мощность ВА 1250
Максимальное коммутируемое напряжение В 400
Максимальное напряжение между цепями питания и контактами реле В АС2000 (50Гц - 1мин)
Механическая износостойкость, не менее циклов 10x106
Электрическая износостойкость, не менее циклов 100000
Степень защиты (по корпусу/по клеммам)   IP40/IP20
Диапазон рабочих температур (по исполнениям) 0С -25...+55 (УХЛ4)
-40…+55 (УХЛ2)
Температура хранения 0С -40…+70
Габаритные размеры мм 17,5х90х63
Относительная влажность воздуха % до 80 (при 25 0С)
Высота над уровнем моря м 2000
Рабочее положение в пространстве   произвольное
Режим работы   круглосуточный
Масса кг 0,07

СХЕМЫ ПОДКЛЮЧЕНИЯ РЕЛЕ

ЕЛ-13М-15 AC400В УХЛ4 реле контроля 3-х фазн. Напряжения (рис.3)

ЕЛ-13М-15 AC400В УХЛ4 – Прикрепленные файлы

EL-13M-15 (EL-13M-15.pdf, 746 Kb) [Скачать]
