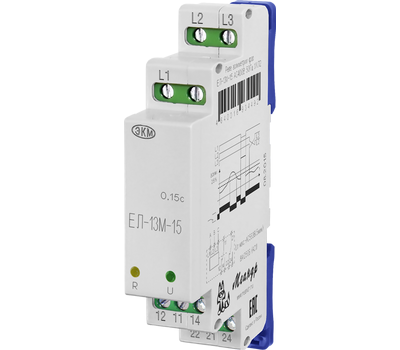

ЕЛ-13М-15 AC100В УХЛ2
Наведите на картинку для увеличения
ЕЛ-13М-15 AC100В УХЛ2 – Описание
Реле контроля трехфазного линейного напряжения ЕЛ-13М-15, для крановых электродвигателей (реле контроля фаз ЕЛ)
- Контроль трёхфазного линейного напряжения для крановых электродвигателей
- Контроль асимметрии фаз
- Фиксированный порог срабатывания при превышении напряжения 1,3Uном
- Контроль обрыва фаз
- Контроль "слипания" фаз
- Фиксированная задержка срабатывания - 0,15с
НАЗНАЧЕНИЕ РЕЛЕ
Реле асимметрии фаз ЕЛ-13М-15 (далее реле) предназначены для контроля трёхфазного линейного напряжения в трёхпроводных сетях (без нейтрали). Реле контролирует обрыв и «слипание» фаз, асимметрию (разбаланс) линейных напряжений, превышение напряжения выше фиксированного значения.
КОНСТРУКЦИЯ РЕЛЕ
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку - DIN шириной 35 мм (ГОСТ Р МЭК 60715 - 2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели прибора расположены: зелёный индикатор «U» показывающий наличие напряжения в трёхфазной сети, жёлтый индикатор «R» включения встроенного исполнительного реле.
УСЛОВИЯ ЭКСПЛУАТАЦИИ РЕЛЕ
Высота над уровнем моря до 2000м. Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Место установки реле должно быть защищено от попадания брызг воды, масел, эмульсий. Вибрация мест крепления реле с частот ой от 1 до 100Гц при ускорении до 9,8м/с2. Воздействие электромагнитных полей, создаваемых проводом с импульсным током амплитудой до 100А, расположенным на расстоянии не менее 10мм от корпуса реле. Реле устойчиво к воздействию помех степени жёсткости 3 в соответствии с требованиям ГОСТ Р 51317.4.1 - 2000, ГОСТ Р 51317.4.4 - 99, ГОСТ Р 51317.4.5 - 99. Конденсация влаги на поверхности изделия не допускается.
РАБОТА РЕЛЕ
Напряжение фаз А, В, С контролируемой сети подключается соответственно к клеммам L1, L2, L3 реле (нулевой провод не подключается). Выходные контакты реле подключаются к схеме управления. При подаче на реле трёхфазного напряжения осуществляется проверка всех контролируемых параметров и, если они в норме, реле включается (контакты 11-12, 21-22 - размыкаются, контакты 11-14, 21-24 - замыкаются). При выходе хотя бы одного параметра за пределы допустимых величин, встроенное реле выключается через 0.15 с. При возвращении параметров в норму реле включается и вновь осуществляется контроль напряжения сети.
ВНИМАНИЕ: При обрыве одной фазы L2 или L3 реле выключается без отсчёта установленной задержки времени срабатывания если отсутствуют потребители в сети.
| Параметр | Ед.изм. | AC100В | AC230В | AC400В | AC415В | |||
| Номинальное напряжение Uном 50Гц | В | 100 | 230 | 400 | 415 | |||
| Минимальное допустимое линейное напряжение | В | 50 | 120 | 210 | 225 | |||
| Максимальное допустимое линейное напряжение | В | 150 | 340 | 560 | 600 | |||
| Потребляемая мощность, не более | ВА | 4 | ||||||
| Время выключения встроенного реле | ||||||||
| Синфазное снижение напряжения ниже 0,5Uном | с | 0,15 | ||||||
| Обрыв одной, двух или трёх фаз | с | 0,15 | ||||||
| Асимметрии линейных напряжений >(25± 2)% | с | 0,15 | ||||||
| «Слипании» фаз | с | 0,15 | ||||||
| Превышении напряжения выше 1,3 Uном ± 5% | с | 0,15 | ||||||
| Минимальное синфазное напряжение включения | % | 0,85Uном | ||||||
| Гистерезис напряжения порога срабатывания | % | 0,05Uном | ||||||
| Погрешность времени срабатывания, не более | % | +/- 10 | ||||||
| Количество и тип контактов | 2 переключающие группы | |||||||
| Максимальный коммутируемый ток активная нагрузка: АС250В,50 Гц (АС1)/DC30В (DC1) | А | 5 | ||||||
| Максимальная коммутируемая мощность | ВА | 1250 | ||||||
| Максимальное коммутируемое напряжение | В | 400 | ||||||
| Максимальное напряжение между цепями питания и контактами реле | В | АС2000 (50Гц - 1мин) | ||||||
| Механическая износостойкость, не менее | циклов | 10x106 | ||||||
| Электрическая износостойкость, не менее | циклов | 100000 | ||||||
| Степень защиты (по корпусу/по клеммам) | IP40/IP20 | |||||||
| Диапазон рабочих температур (по исполнениям) | 0С | -25...+55 (УХЛ4) -40…+55 (УХЛ2) |
||||||
| Температура хранения | 0С | -40…+70 | ||||||
| Габаритные размеры | мм | 17,5х90х63 | ||||||
| Относительная влажность воздуха | % | до 80 (при 25 0С) | ||||||
| Высота над уровнем моря | м | 2000 | ||||||
| Рабочее положение в пространстве | произвольное | |||||||
| Режим работы | круглосуточный | |||||||
| Масса | кг | 0,07 | ||||||
