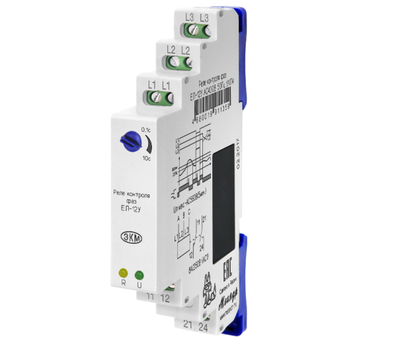

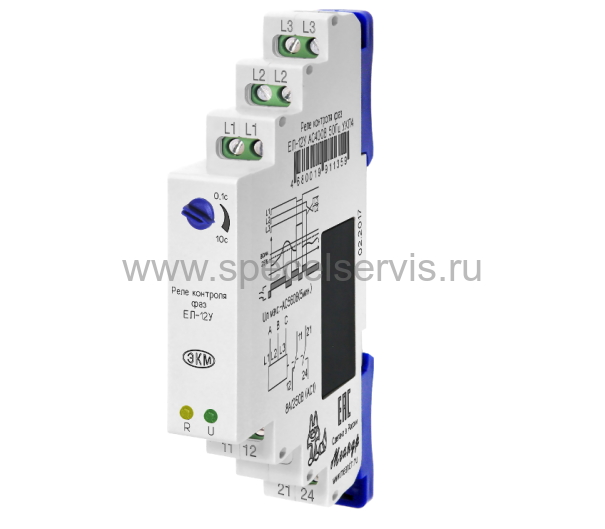

ЕЛ-12У АС400В УХЛ4
Наведите на картинку для увеличения
ЕЛ-12У АС400В УХЛ4 – Описание
Реле контроля трёхфазного линейного напряжения ЕЛ-12У
Корпус 13мм, для электродвигателей (реле контроля фаз ЕЛ)
- Контроль линейных напряжений в трёхпроводных сетях (без нейтрали)
- Отключение при асимметрии фаз ?25>
- Отключение при превышении напряжения 1,3Uном
- Контроль порядка чередования фаз
- Отключение при обрыве фаз
- Отключение при "слипании" фаз
- Задержка срабатывания от 0,1 до 10с
НАЗНАЧЕНИЕ РЕЛЕ
Реле контроля фаз ЕЛ-12У предназначено для использования в схемах автоматического управления для контроля трёхфазного линейного напряжения в трёхпроводных сетях (без нейтрали). Реле контролирует порядок чередования фаз, обрыв и «слипание» фаз, превышения (снижения) напряжения выше (ниже) фиксированного значения, асимметрию фаз. Реле применяется для защиты трёхфазных асинхронных электродвигателей общепромышленных серий до 100 кВт.
ВНИМАНИЕ: Категорически запрещается применять в схемах АВР с нейтралью!!! (т.к. при обрыве нуля, из-за перекоса фазных напряжений, возможно выйдут из строя однофазные нагрузки)
КОНСТРУКЦИЯ РЕЛЕ
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку - DIN шириной 35мм (ГОСТ Р МЭК 60715 - 2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели прибора расположен поворотный переключатель времени срабатывания, зелёный индикатор наличия напряжения в сети «U», жёлтый индикатор встроенного исполнительного реле «R».
РАБОТА РЕЛЕ
Напряжение фаз А, В, С контролируемой сети подключается соответственно к клеммам L1, L2, L3 реле (нулевой провод не подключается). Выходные контакты реле 11-12, 21-24 подключаются к схеме управления. Когда реле подключено правильно, горят зелёный и жёлтый индикаторы. Если горит только зелёный индикатор следует проверить наличие напряжения на клеммах реле и правильность порядка чередования подключённых фаз.
При подаче на реле трёхфазного напряжения осуществляется проверка всех контролируемых параметров, если они в норме реле включается (контакты 11-12 размыкаются, контакты 21-24 - замыкаются). При выходе хотя бы одного параметра за пределы допустимых величин, реле выключается. При обнаружении обратного порядка чередования фаз, пропадании двух или трёх фаз или при превышении фиксированного порога напряжения - реле выключается без отсчёта установленной задержки времени срабатывания. При асимметрии напряжения или при обрыве одной фазы, встроенное реле выключается через время t, заданное пользователем. При возвращении параметров в норму встроенное реле включается сразу без учёта этой задержки.
ВНИМАНИЕ: При обрыве фазы L2 или L3 между сетью и реле, или при отсутствии потребителей в сети, отключение происходит без отсчёта установленной задержки времени срабатывания.
ВНИМАНИЕ: Минимальное расстояние между аналогичными приборами при установке на DIN-рейку должно быть не менее 5мм.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ ЕЛ-12У
| Параметр | Ед.изм. | AC400В |
| Номинальное напряжение Uном 50Гц | В | 400 |
| Минимальное допустимое линейное напряжение | В | 210 |
| Максимальное допустимое линейное напряжение | В | 560 |
| Потребляемая мощность, не более | ВА | 2 |
| Время выключения встроенного реле при: | ||
| Обрыве одной фазы | с | 0,1-10 |
| Обрыве двух или трёх фаз | с | 0,1 |
| Асимметрии линейных напряжений >25± 2>#/td### | с | 0,1-10 |
| Обратном порядке чередования фаз | с | 0,1 |
| «слипании» фаз | с | 0,1-10 |
| Превышении напряжения выше 1.3 Uном ± 5>#/td### | с | 0,1 |
| Минимальное синфазное напряжение включения | В | 0,85 Uном |
| Гистерезис напряжения порога срабатывания | В | 0,05 Uном |
| Погрешность времени срабатывания, не более | >td colspan="1"###± 10 | |
| Максимальный коммутируемый ток активная нагрузка:АС250В 50Гц (АС1)/DC30В (DC1) | А | 8 |
| Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1) | ВА/Вт | 2000/240 |
| Максимальное коммутируемое напряжение | В | 400 (AC1/2A) |
| Максимальное напряжение между цепями питания и контактами реле | В | АС2000 (50Гц - 1 мин) |
| Механическая износостойкость, не менее | циклов | 10x106 |
| Электрическая износостойкость, не менее | циклов | 100000 |
| Количество и тип контактов | 2 переключающие группы | |
| Диапазон рабочих температур (по исполнениям) | 0C | -25…+55 (УХЛ4) -40…+55 (УХЛ2) |
| Температура хранения | 0C | -40...+70 |
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2кВ/5кГц) | |
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2кВ L1-L2) | |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) | УХЛ4 или УХЛ2 | |
| Степень защиты по корпусу/по клеммам по ГОСТ 14254-96 | IP40/IP20 | |
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | |
| Относительная влажность воздуха | >td colspan="1"###до 80 (при 25 0C) | |
| Высота над уровнем моря | м | 2000 |
| Рабочее положение в пространстве | произвольное | |
| Режим работы | круглосуточный | |
| Габаритные размеры | мм | 13х93х62 |
| Масса | кг | 0,065 |
ДИАГРАММА РАБОТЫ
СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ
Вариант защиты до IP40
ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
