ЕЛ-11М-22 АС715В УХЛ2

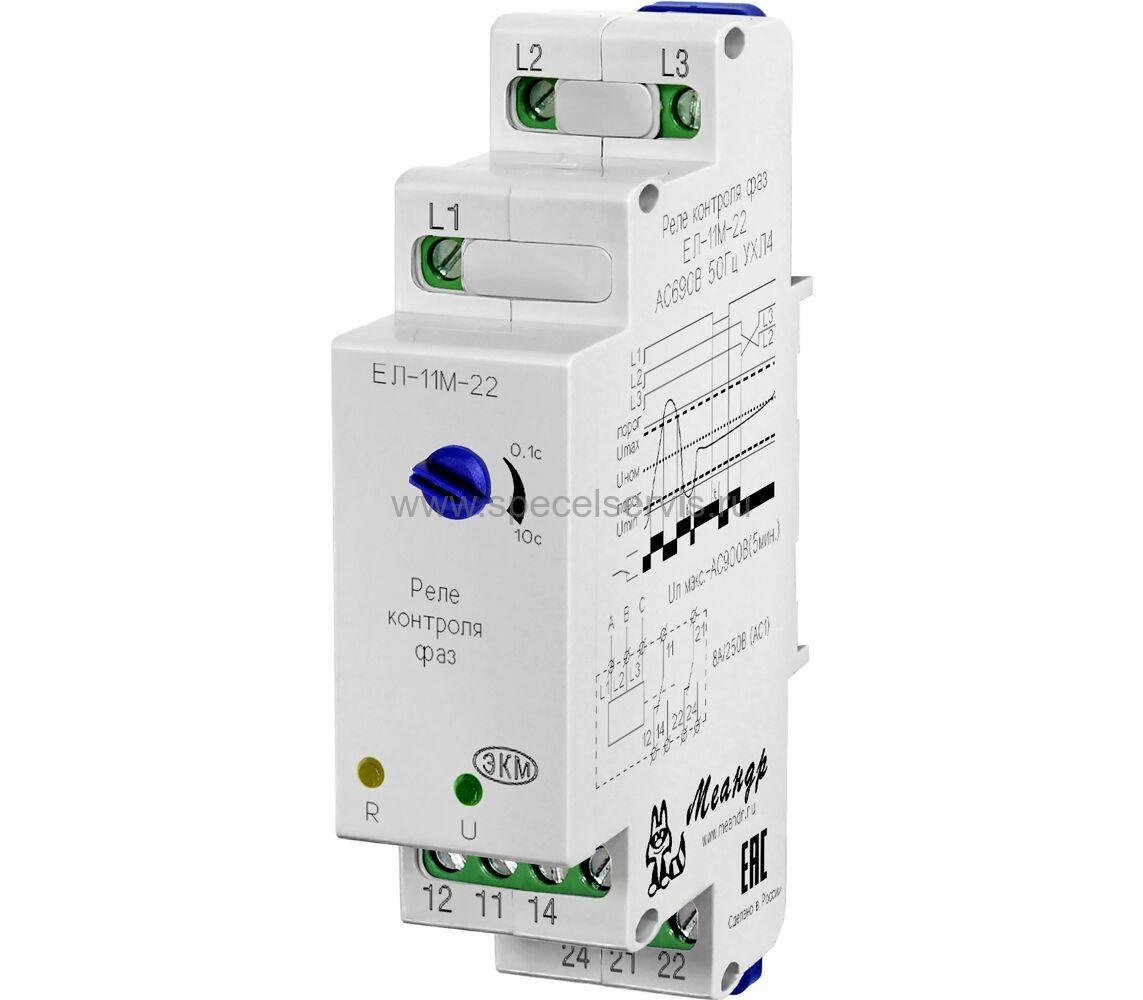

ЕЛ-11М-22 АС715В УХЛ2 МЕАНДР - фото

Наведите на картинку для увеличения

4 653.70 Р
4 440.60 Р5+
4 263.00 Р10+
Под заказ
Оптовые цены:
Кол-во 5+ 10+
Цена 4 440.60 Р 4 263.00 Р

Минимальное кол-во: 1.

+ −
Заказать
10148322
Бренд:МЕАНДР
Норма упаковки:0
Условия поставки:Под заказ
Срок поставки:3-6 нед.
Отложить Сравнить

ЕЛ-11М-22 АС715В УХЛ2 – Описание

Особенности:

  • Контроль трёхфазного линейного напряжения в сетях 0,7 (0,5) кВ без нейтрали
  • Фиксированный порог срабатывания при превышении напряжения 1,3 Uном
  • Контроль порядка чередования фаз
  • Контроль обрыва фаз
  • Контроль "слипания" фаз

Назначение:

Реле контроля фаз предназначены для контроля трёхфазного линейного напряжения в трёхпроводных сетях (без нейтрали). Реле контролируют порядок чередования фаз, обрыв фаз, «слипание» фаз, превышение (снижение) напряжения выше (ниже) фиксированного значения, асимметрию (разбаланс линейных напряжений).

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, замки необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм2.

На лицевой панели реле ЕЛ-11М-22, ЕЛ-12М-22 расположены: поворотный переключатель времени срабатывания, зелёный индикатор «U» наличия напряжения в сети, жёлтый индикатор «R» включения встроенного реле.

На лицевой панели ЕЛ-13М-22 расположены: зелёный индикатор «U» показывающий наличие напряжения в трёхфазной сети, жёлтый индикатор «R» включения встроенного реле.

На лицевой панели РКФ-М06-11-22 расположены: поворотный переключатель времени срабатывания, поворотный переключатель порога срабатывания «Uф %», зелёный индикатор «U» наличия напряжения питания, жёлтый индикатор «R включения встроенного реле.

На лицевой панели РКФ-М06-12-22, РКФ-М06-13-22, РКФ-М07-1-22 расположены поворотный переключатель асимметрии (разбаланса) фаз, поворотный переключатель времени срабатывания, зелёный индикаторы «U» наличия напряжения в трёхфазной сети, жёлтый индикатор «R» включения встроенного реле.

Обнаружение кратковременных пропаданий напряжения по одной, двум или трём фазам

На лицевой панели РКФ-М04-1-22 расположены регулятор значения времени возврата реле (время включения реле после устранения всех контролируемых неисправностей сети). зелёный индикатор включения напряжения питания «U», жёлтый индикатор включения встроенного реле «R».


ЕЛ-11М-22 АС715В УХЛ2 – Характеристики

Технические характеристики:

  • Номинальное напряжение Uном 50 Гц: 715 В;
  • Минимальное допустимое линейное напряжение: 360 В;
  • Максимальное допустимое линейное напряжение: 980 В;
  • Потребляемая мощность, не более: 2 ВА;
  • Время выключения встроенного реле при:
  • снижении напряжения ниже 0,8 Uном ± 5%: 0,1-10 сек;
  • обрыве одной фазы: 0,1-10 сек;
  • обрыве двух или трёх фаз: 0,1 сек;
  • асимметрии линейных напряжений >30± 2%: 0,1-10 сек;
  • обратном порядке чередования фаз: 0,1 сек;
  • «слипании» фаз: 0,1-10 сек;
  • превышении напряжения выше 1,3 Uном ± 5%: 0,1 сек;
  • Порог срабатывания при асимметрии фаз: 30%;
  • Порог срабатывания на превышение напряжения: 1,3 В Uном;
  • Порог срабатывания на снижение напряжения: 0,8 В Uном;
  • Минимальное синфазное напряжение включения: 0,85 В Uном;
  • Гистерезис напряжения порога срабатывания: 0,05% Uном;
  • Погрешность времени срабатывания, не более: ± 10%;
  • Максимальный коммутируемый ток: АС 250 В 50 Гц (АС1) / DC30 В (DC1): 8 А;
  • Максимальная коммутируемая мощность: АС250 В 50 Гц (АС1), DC30 В (DC1): 2000/240 ВА/Вт;
  • Максимальное коммутируемое напряжение: 400 В (АС1/2 А);
  • Максимальное напряжение между цепями питания и контактами реле: АС2000 В (50 Гц - 1 мин.);
  • Количество и тип контактов: 2 переключающие группы;
  • Механическая износостойкость, не менее: 10x106 циклов;
  • Электрическая износостойкость, не менее: 100000 циклов;
  • Диапазон рабочих температур (по исполнениям): -25...+55 (УХЛ4) °С, -40…+55 (УХЛ2) °С;
  • Температура хранения: -40…+70 °С;
  • Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата): УХЛ4 или УХЛ2;
  • Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4): уровень 3 (2 кВ/5 кГц);
  • Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5): уровень 3 (2 кВ А1-А2);
  • Степень защиты по корпусу / по клеммам по ГОСТ 14254-96: IP40 / IP20;
  • Степень загрязнения в соответствии с ГОСТ 9920-89: 2;
  • Относительная влажность воздуха: до 80 % (при 25 °С);
  • Высота над уровнем моря: до 2000 м;
  • Рабочее положение в пространстве: произвольное;
  • Режим работы: круглосуточный;
  • Габаритные размеры: 22 х 93 х 62 мм;
  • Масса: 0,095 кг.
