РПН-1-40 УХЛ4
Наведите на картинку для увеличения
РПН-1-40 УХЛ4 – Описание

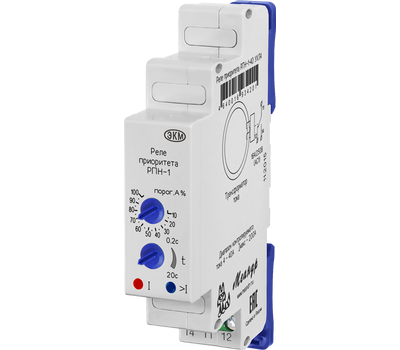

Реле РПН-1-40 УХЛ4
Реле приоритета нагрузки (реле контроля тока) РПН-1-40 УХЛ4 используется для:
- Перераспределения электроэнергии в электрических системах с лимитированной максимальной мощностью
- Измерения тока с помощью встроенного трансформатора тока
- Регулировки срабатывания по току от 10 до 100% максимального тока
Также возможно использование в качестве реле максимального тока. Питается реле от контролируемого сети и не требует оперативного питания. РПН-1-40 УХЛ4 имеет регулируемую задержку срабатывания от 0,2 до 20с.
Технические характеристики серии реле РПН-1:
| Параметр | Ед.изм. | РПН-1-25 | РПН-1-40 | РПН-1-100 | |
Питание | от контролируемого тока | ||||
Частота контролируемого тока | Гц | 50 | |||
Диапазон контролируемого тока (по исполнениям) | А | 2,5-25 | 4-40 | 10-100 | |
Порог срабатывания от максимального значения тока | % | 10-100 | |||
Погрешность измерения тока (при 250С) | % | 10 | |||
Погрешность при изменении температуры | %/0С | -0,1...0,3 | |||
Погрешность установки срабатывания | % | 15 | |||
Гистерезис | % | 10 | |||
Задержка срабатывания реле, t | с | 0,2-20 | |||
Максимальный длительный входной ток | А | 250 | |||
Номинальное/максимальное коммутируемое напряжение | В | 250/400 | |||
Максимальный коммутируемый ток: АС250В 50Гц (АС1) DC30B (DC1) | А | 16 | |||
Максимальный коммутируемый ток (<4с при скважности 10) | А | 30 | |||
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1) | ВА/Вт | 4000/480 | |||
Электрическая прочность (питание - контакты) | В | АС2000 (50Гц - 1мин) | |||
Механическая износостойкость, не менее | циклов | 10х106 | |||
Электрическая износостойкость, не менее | циклов | 100000 | |||
Количество и тип контактов | 1 переключающий | ||||
Степень защиты реле по корпусу/по клеммам по ГОСТ 14254-96 | IP40/IP20 | ||||
Диапазон рабочих температур | 0С | -25....+55 | |||
Температура хранения | 0С | -40...+70 | |||
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2кВ/5кГц) | ||||
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2кВ А1-А2) | ||||
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ4 | ||||
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | ||||
Относительная влажность воздуха | % | до 80 (при 250С) | |||
Рабочее положение в пространстве | произвольное | ||||
Режим работы | круглосуточный | ||||

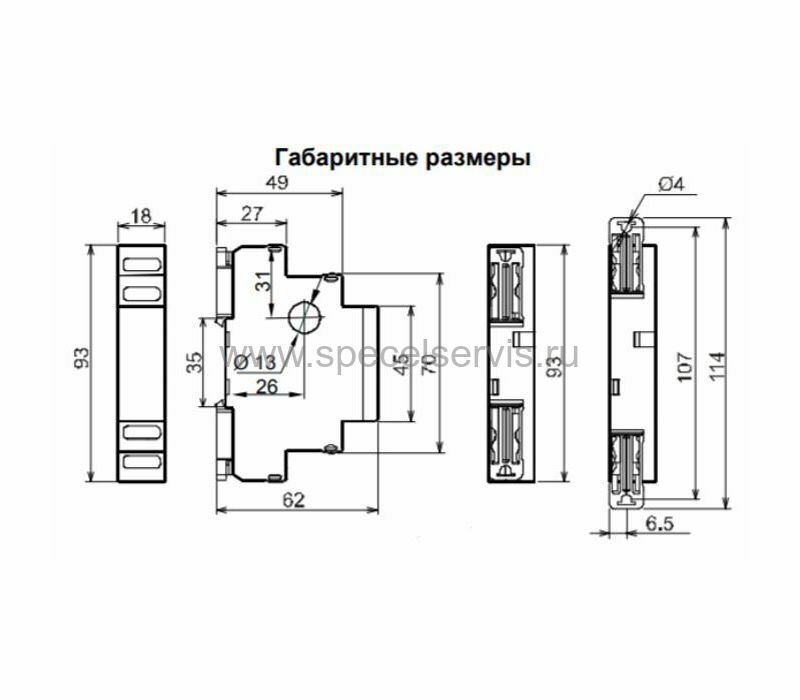

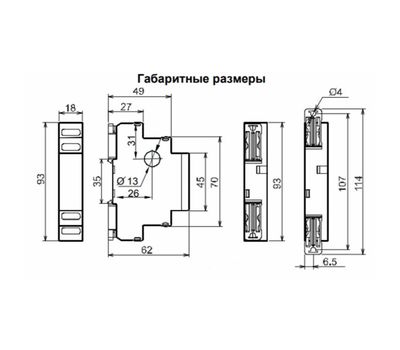

Габаритные размеры | мм | 18х93х62 | |||
Масса | кг | 0,095 | 0,07 | 0,07 | |
