РКТ-3-15 AC16А ACDC50-270B УХЛ2

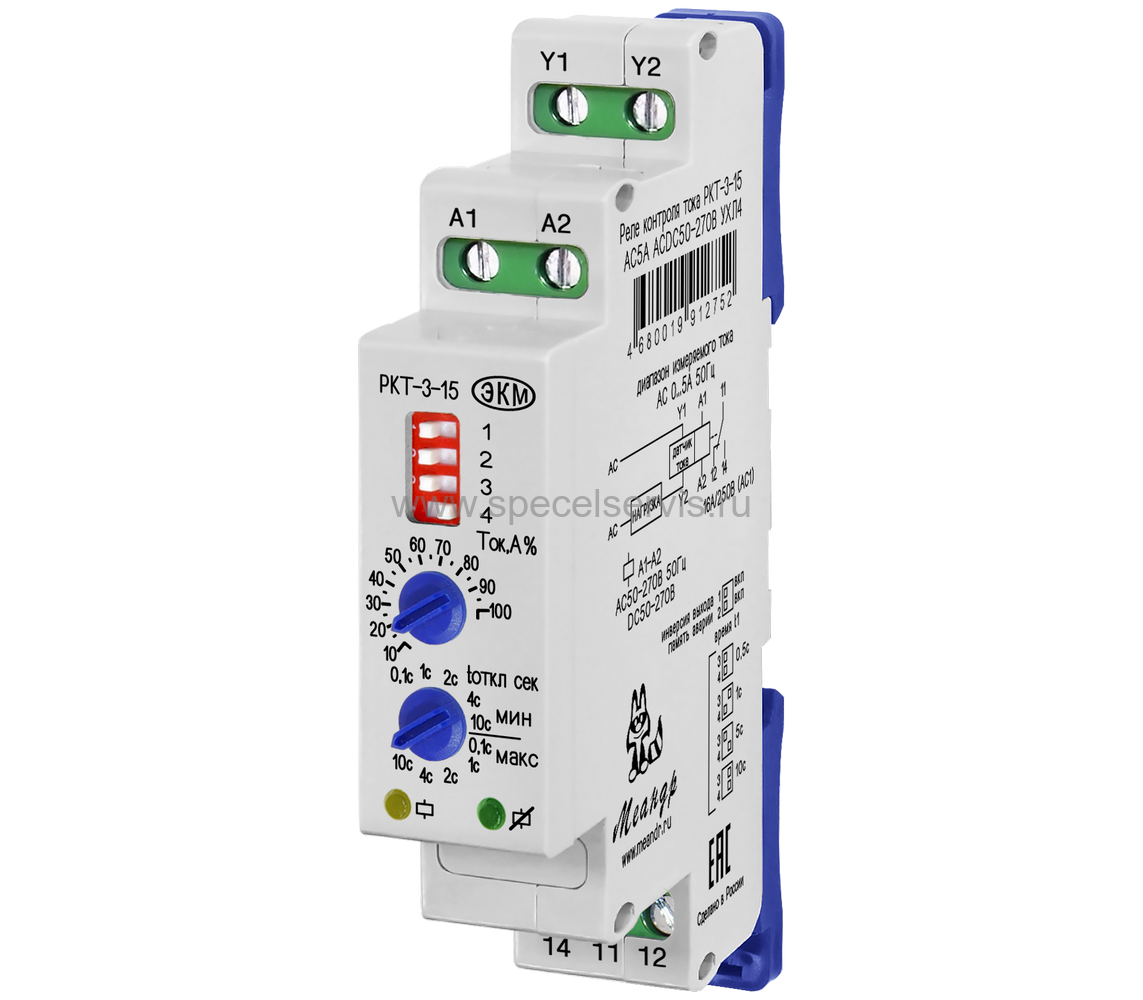

РКТ-3-15 AC16А ACDC50-270B УХЛ2 МЕАНДР - фото

Наведите на картинку для увеличения

3 380.30 Р
3 225.50 Р5+
3 096.40 Р10+
Под заказ
Оптовые цены:
Кол-во 5+ 10+
Цена 3 225.50 Р 3 096.40 Р
10162746
Бренд:МЕАНДР
Норма упаковки:1
Условия поставки:Под заказ
Срок поставки:3-6 нед.

РКТ-3-15 AC16А ACDC50-270B УХЛ2 – Описание

Реле контроля тока

Реле контроля тока РКТ-3-15 AC16А ACDC50-270B УХЛ2 предназначено для выдачи управляющего сигнала при обнаружении выходного значения тока выше или ниже установленного значения в однофазных сетях. Реле контроля тока служит для контроля перегрузок, потребления и диагностики удалённого оборудования (замыкание, пониженное или повышенное потребление тока).

Основные особенности:

  • питание ACDC50…270В;
  • диапазон контролируемого тока: 0...16 A;
  • гальваническая развязка измерительной цепи от цепи питания;
  • память аварии;
  • инверсия выхода.

РКТ-3-15 AC16А ACDC50-270B УХЛ2 – Прикрепленные файлы

Datasheet (rkt-3-15.pdf, 334 Kb) [Скачать]

РКТ-3-15 AC16А ACDC50-270B УХЛ2 – Характеристики

  • Напряжение питания: ACDC50-270В +/- 10%;
  • Потребляемая мощность, не более: 2 Вт;
  • Диапазон контролируемого тока: АС (1,6...16 А);
  • Цепь питания / Измерительная цепь: A1-A2 / Y1-Y2;
  • Перегрузка по току (длительность 100 мс), не более: 50 А;
  • Регулируемый порог срабатывания от максимального значения тока: 10-100%;
  • Погрешность установки порога срабатывания: 10%;
  • Гистерезис по отношению к пороговому значению: 10%;
  • Фиксированная задержка включения «нечувствительности» t 1 (с): 0,5; 1; 5; 10;
  • Регулируемая задержка срабатывания, t (с): 0б1; 1; 2; 4; 10;
  • Максимальный коммутируемый ток АС250В 50Гц (АС1) / DC30В (DC1): А 8;
  • Максимальная коммутируемая мощность АС250В 50Гц (АС1) / DC30В (DC1): 2000 Вт / 240 Вт;
  • Максимальное напряжение между цепями питания и контактами реле: 2000 В (50 Гц - 1 мин.);
  • Механическая износостойкость: не менее 10 х 106 циклов;
  • Электрическая износостойкость: не менее 100000 циклов;
  • Количество и тип контактов: 1 НО;
  • Диапазон рабочих температур (по исполнениям): -40...+55°С (УХЛ2)
  • Температура хранения: -40...+70°С;
  • Помехоустойчивость от пачек импульсов: уровень 3 (2кВ/5кГц);
  • Помехоустойчивость от перенапряжения: уровень 3 (2кВ А1-А2);
  • Климатическое исполнение: УХЛ2;
  • Степень защиты реле по корпусу / по клеммам: IP40 / IP20;
  • Относительная влажность воздуха: до 80% (при 25°С);
  • Рабочее положение в пространстве: произвольное;
  • Режим работы: круглосуточный;
  • Габаритные размеры: 18 х 93 х 62 мм;
  • Масса: 0,08 кг.
