РН-113

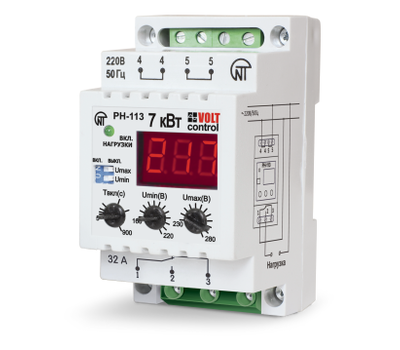

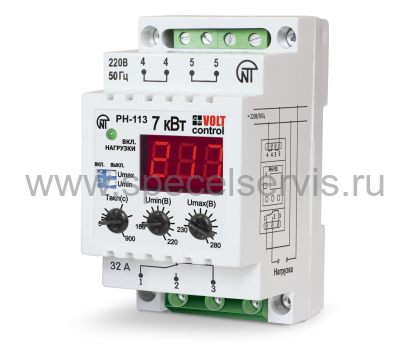

РЕЛЕ НАПРЯЖЕНИЯ РН-113

НАЗНАЧЕНИЕ

РН-113 предназначено для отключения бытовой и промышленной однофазной нагрузки любой мощности при недопустимых колебаниях напряжения в сети (после восстановления параметров сети включение произойдет автоматически).

При мощности нагрузки до 7,0 кВт (ток до 32 А) отключение производится непосредственно РН-113, выходные контакты которого включены в разрыв питания нагрузки.

При мощности, превышающей 7,0 кВт (ток более 32 А) отключение производится магнитным пускателем соответствующей мощности, в разрыв питания катушки которого включены выходные контакты РН-113.

Примечание – Магнитный пускатель в комплект поставки не входит.

РН-113 может работать в четырех независимых режимах:

-реле напряжения;

-реле минимального напряжения;

-реле максимального напряжения;

-реле времени с задержкой на включение.

РН-113 индицирует действующее значение входного напряжения и состояние выходного реле.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Назначение устройства: Аппаратура управления и распределения
• Номинальный режим работы: продолжительный
• Конструкция (монтаж): На стандартную DIN-рейку шириной 35мм
• Степень защиты: - лицевой панели IP40; - клемм -  IP20
• Класс защиты от поражения электрическим током: II
• Климатическое исполнение: У3.1
• Диапазон рабочих температур: -35 - +55 ?С
• Температура хранения: -45 - +70 °С
• Допустимая степень загрязнения: II
• Категория перенапряжения: III
• Номинальное напряжение изоляции: 450 В
• Номинальное импульсное выдерживаемое напряжение: 4 кВ
• Сечение проводников соединительных клемм входных контактов: 2 0,3-3,3 мм
• Максимальный момент затяжки винтов клемм входных контактов: 0,4 Н*м
• Сечение проводников соединительных клемм выходных контактов: 0,65-5 мм²
• Максимальный момент затяжки винтов клемм выходных контактов: 0,5 Н*м
• Номинальное напряжение: 220 В
• Частота сети: 48 – 52 Гц
• Диапазон регулирования: срабатывания по Umin 160 – 220 В; срабатывания по Umах 230 – 280 В; время автоматического повторного включения 5 –900 с
• Фиксированное время срабатывания по Umах: 1 с
• Фиксированная задержка отключения по Umin: 12 с
• Фиксированное время срабатывания при снижении напряжения более 50 В от уставки по Umin или при снижении напряжения ниже 155 В: 0,2 с
• Фиксированное время срабатывания при повышении напряжения более 30 В от уставки по Umах или выше 300 В: 0,12 с
• Максимальный коммутируемый ток (активной нагрузки): не менее 32 А
• Точность определения порога срабатывания по напряжению: до 3 В
• Минимальное напряжение, при котором сохраняется работоспособность: 100 В
• Максимальное напряжение, при котором сохраняется работоспособность: 420 В
• Гистерезис возврата по напряжению: не менее 4 В
• Ток потребления от сети при неподключенной нагрузке: до 15 мА
• Коммутационный ресурс выходных контактов:  под нагрузкой 32 А, не менее 100 тыс раз; под нагрузкой 5 А, не менее 1 млн раз
• Габаритные размеры: три модуля типа S
• Масса: не более 0,15 кг

РАБОТА

РН-113 может находиться в следующих состояниях:

-нормальной работы: нагрузка включена, горит индикатор включения нагрузки, а на трехразрядном индикаторе отображается значение контролируемого напряжения;

-аварии: нагрузка отключена, индикатор включения нагрузки не горит, на трехразрядный индикатор выводится значение контролируемого напряжения в мигающем режиме;

-индикации времени АПВ: нагрузка отключена, индикатор включения нагрузки не горит, на трехразрядный индикатор выводится время в секундах, оставшееся до окончания выдержки времени АПВ и горит точка в младшем разряде индикатора.

После завершения времени АПВ РН-113 перейдет в нормальное состояние при условии нормального напряжения на входе.

РН-113 может работать в четырех независимых режимах:

-реле минимального напряжения (при включенном переключателе Umin и выключенном переключателе Umax): устройство переходит в состояние аварии при снижении входного напряжения ниже Umin;

-реле максимального напряжения (при включенном переключателе Umax и выключенном переключателе Umin): устройство переходит в состояние аварии при повышении входного напряжения выше Umax;

-реле напряжения (при включенных переключателях Umin и Umax): устройство переходит в состояние аварии при снижении входного напряжения ниже порога срабатывания по минимальному напряжению (в дальнейшем - Umin) или при повышении входного напряжения выше порога срабатывания по максимальному напряжению (в дальнейшем – Umax);

-реле времени с задержкой на включение (при выключенных переключателях Umin и Umax).
