РКН-3М – Описание
Реле контроля напряжения РКН-3М
Предназначено для защиты потребителей электроэнергии в случае выхода напряжения сетевой фазы за установленные значения при помощи контактов реле, выведенных на клеммную колодку, а также для индикации режима работы блока.
Блок РКН-3М выполнен в корпусе для установки на DIN-рейку.

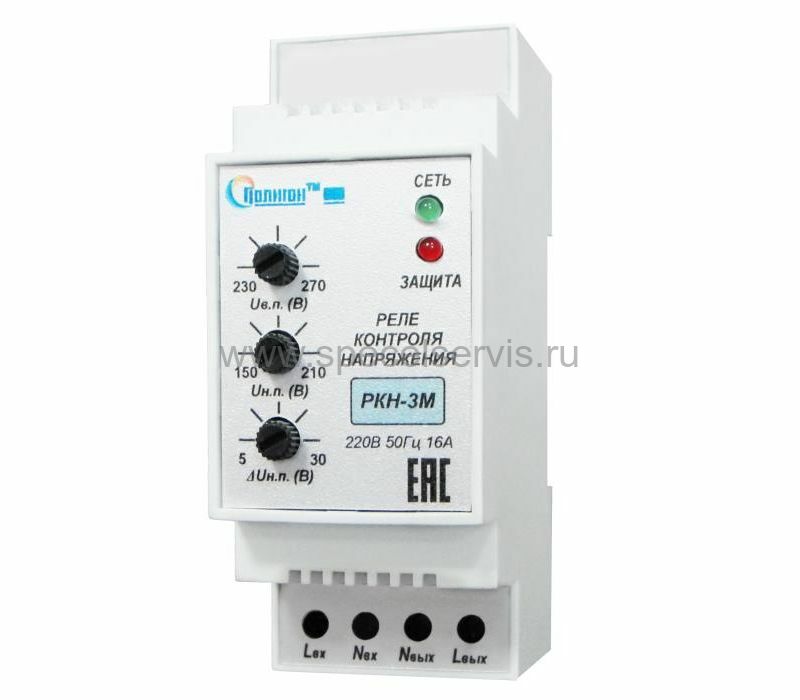

На передней панели блока находятся
3 ручки регулирования параметров блока и индикаторы «Сеть» и «Защита».

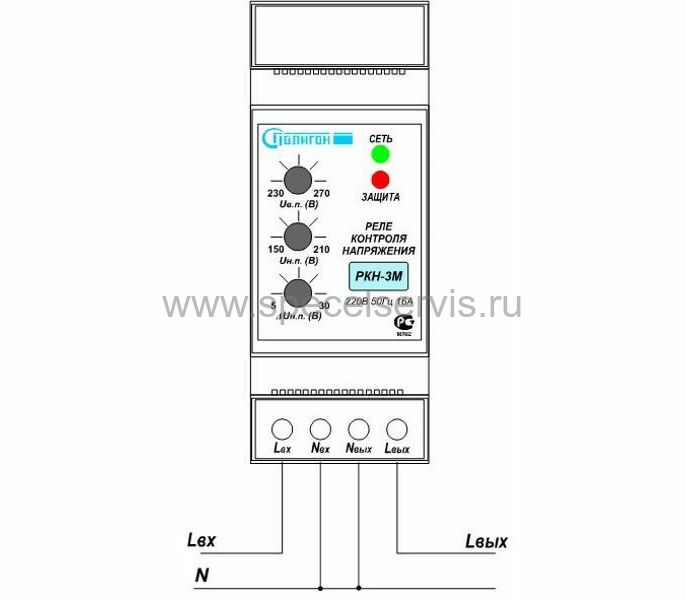

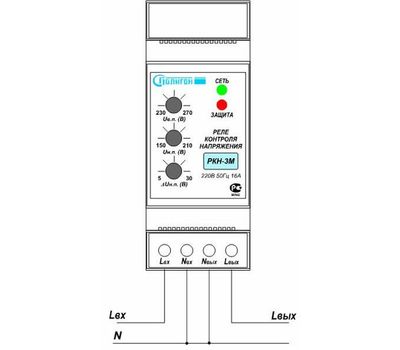

В нижней части блока находятся клеммные колодки для подключения блока к сети и к схеме управления.
Регулируемые настройки устанавливаются пользователем в зависимости от параметров подключаемого оборудования.
Технические параметры РКН-3М:
- Номинальная мощность (ток фазы) 16 А
- Номинальное напряжение220 В; 50 Гц
- Габаритные размеры, мм 35 х 90 х 60 мм
- Вес, кг 0.2 кг
- Сечение проводов для подключения 1,5 мм2
