РКН-1МЦ DC10-60B УХЛ2

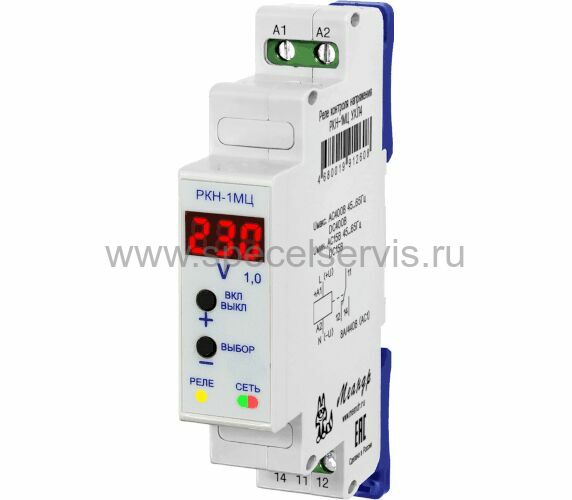

РКН-1МЦ DC10-60B УХЛ2 МЕАНДР - фото

Наведите на картинку для увеличения

3 295.50 Р
3 144.50 Р5+
3 018.70 Р10+
Под заказ
Оптовые цены:
Кол-во 5+ 10+
Цена 3 144.50 Р 3 018.70 Р
10159525
Бренд:МЕАНДР
Норма упаковки:0
Условия поставки:Под заказ
Срок поставки:3-6 нед.

РКН-1МЦ DC10-60B УХЛ2 – Описание

НАЗНАЧЕНИЕ:

Реле контроля напряжения РКН-1МЦ - предназначено для выдачи команды управления при отклонении контролируемого напряжения от установленных пороговых значений. Может применяться в качестве реле максимального или минимального напряжения или реле контроля аварийного состояния (контроль двух порогов).

 КОНСТРУКЦИЯ:

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм². На лицевой панели расположены: кнопки управления («+» «ВКЛ/ВЫКЛ») и («-» «ВЫБОР»), двухцветный зелёный/красный индикатор «СЕТЬ», жёлтый индикатор «реле», трёхразрядный семисегментный индикатор для отображения информации.

ВНИМАНИЕ! В конструкции изделия применено поляризованное электромагнитное реле с двумя устойчивыми состояниями. Одиночные удары во время транспортировки могут привести к самопроизвольному переключению контактов. Неправильное положение контактов перед первым включением реле не является признаком дефектности реле. При первом включении исходное (выключенное) состояние контактов восстанавливается.


РКН-1МЦ DC10-60B УХЛ2 – Характеристики

Технические характеристики:

  • Контроль напряжения: DC (сглаженное)
  • Максимальное рабочее напряжение: 75 В;
  • Минимальное рабочее напряжение: 9 В;
  • Контроль перенапряжения порог 2 (RMS) регулируемый: 10...60 В;
  • Контроль снижения напряжения порог 1 (RMS) регулируемый: 10...60 В;
  • Точность измерения: 2%;
  • Гистерезис (коэф. возврата) порогов срабатывания регулируемый: 3...10 %;
  • Время задержки включения регулируемый: 2...999 сек;
  • Время задержки выключения регулируемый: 0,1...20 сек;
  • Мощность, потребляемая от сети, не более: 1 ВА;
  • Максимальный коммутируемый ток: АС250 В 50 Гц (АС1) / DC30 В (DC1): 8 А;
  • Максимальная коммутируемая мощность: АС250 В 50 Гц (АС1) / DC30 В (DC1): 2000 ВА / 240 Вт;
  • Максимальное коммутируемое напряжение: 440 В;
  • Максимальное напряжение между цепями питания и контактами реле: АС2000 В (50Гц - 1 мин);
  • Механическая износостойкость, не менее: 10 х 106 циклов;
  • Электрическая износостойкость, не менее: 100000 циклов;
  • Количество и тип выходных контактов: 1 переключающая группа;
  • Диапазон рабочих температур: -25…+55 (УХЛ4) °С, -40…+55 (УХЛ2) °С;
  • Температура хранения: -40…+70 °С;
  • Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4): уровень 3 (2 кВ/5 кГц);
  • Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5): уровень 3 (2 кВ А1-А2);
  • Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата): УХЛ4 или УХЛ2;
  • Степень защиты по корпусу / по клеммам по ГОСТ 14254-96: IP40 / IP20;
  • Степень загрязнения в соответствии с ГОСТ 9920-89: 2;
  • Относительная влажность воздуха: до 80% (при 25 °С);
  • Высота над уровнем моря: до 2000 м;
  • Режим работы: круглосуточный;
  • Рабочее положение в пространстве: произвольное;
  • Габаритные размеры: 18 х 93 х 62;
  • Масса: 0,06 кг.
