РКН-1М УХЛ4
Наведите на картинку для увеличения
РКН-1М УХЛ4 – Описание
Реле напряжения РКН-1М УХЛ4
Реле многофункционально и может применяться в различных ситуациях:
- при отклонении контролируемого напряжения от установленных пороговых значений для выдачи команды управления
- в качестве реле максимального или минимального напряжения или реле контроля аварийного состояния
Выполнено в классическом корпусе для монтажа на рейку - DIN или к ровной поверхности.

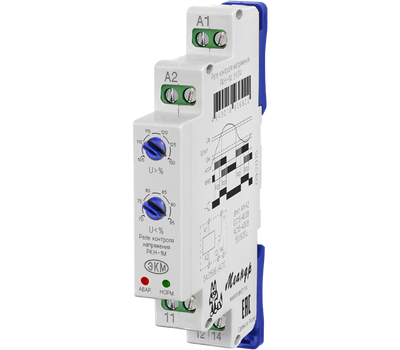

На фронтальной поверхности прибора имеются:
- поворотные переключатели верхнего и нижнего порогов срабатывания «U>%» и «U<%» соответственно
- индикаторы состояния зеленого и красного цветов «норм.» и «авар.» соответственно

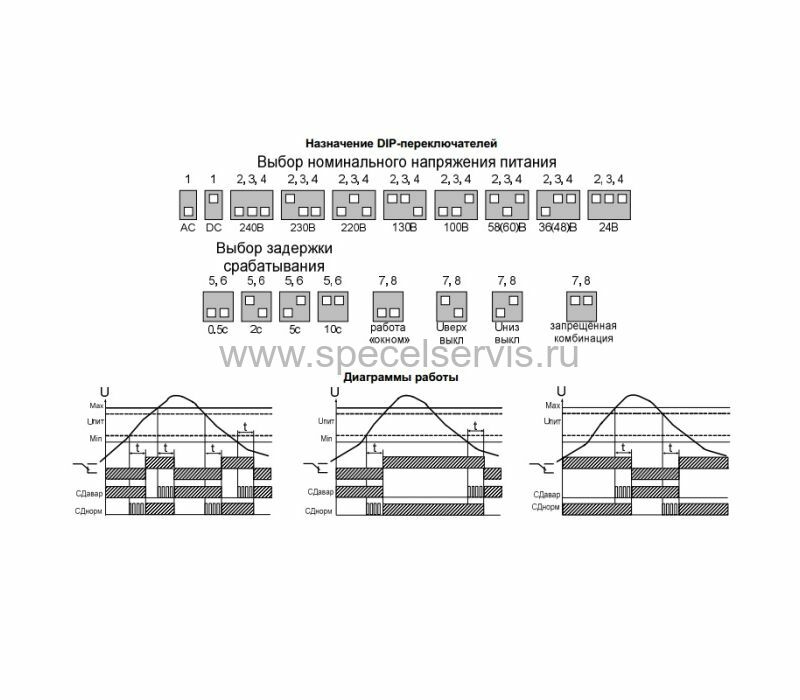

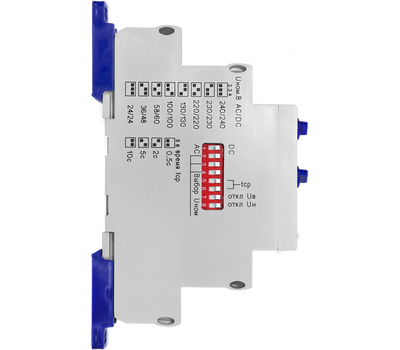

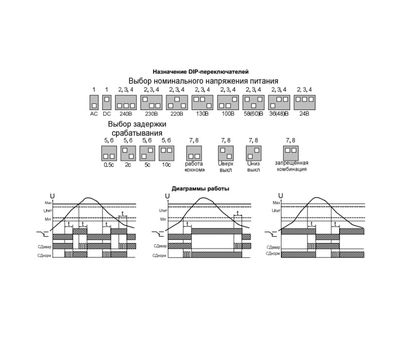

Сбоку на приборе размещен DIP- переключатель для выбора номинального напряжения питания (секция 1-4), задержки срабатывания (секция 5-6) и диаграммы работы (секция 7-8).
Питание прибора осуществляется от контролируемой сети.
Отличительные особенности
- Контроль переменного или постоянного напряжения (переключается)
- Широкий диапазон номинальных (Uном) контролируемых напряжений (переключается)
- Регулируемые отключаемые пороги на снижение или повышение напряжения
- Фиксируемая задержка срабатывания
Технические характеристики:
| Параметры | Ед.изм. | Значение |
| Род напряжения (выбирается DIP-переключателем 1) | AC или DC | |
| Номинальное переменное напряжение Uном (выбирается DIP-переключателем 2, 3, 4) | В | AC24, AC36, AC58, AC100, AC130, AC220, AC230, AC240 |
| Номинальное постоянное напряжение Uном (выбирается DIP-переключателем 2, 3, 4) | В | DC24, DC48, DC60, DC100, DC130, DC220, DC230, DC240 |
| Минимальное рабочее напряжение | В | 15 |
| Контроль перенапряжения, Uном | % | +5...+30 |
| Контроль снижения напряжения, Uном | % | -30...-5 |
| Точность установки порогов напряжения, Uном | % | 5 |
| Точность измерения, Uном | % | 2 |
| Гистерезис напряжения порога срабатывания, Uном | % | 3 |
| Время задержки | с | 0,5, 2, 5, 10 |
| Мощность, потребляемая от сети, не более | ВА | 4 |
| Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1) | А | 5 |
| Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1) | ВА/Вт | 1250/150 |
| Максимальное коммутируемое напряжение | В | 400 |
| Максимальное напряжение между цепями питания и контактами реле | В | АС2000 (50Гц - 1мин) |
| Количество и тип выходных контактов | 1 переключающая группа | |
| Диапазон рабочих температур | 0С | -25…+55 |
| Степень защиты по корпусу/по клеммам | IP40/IP20 | |

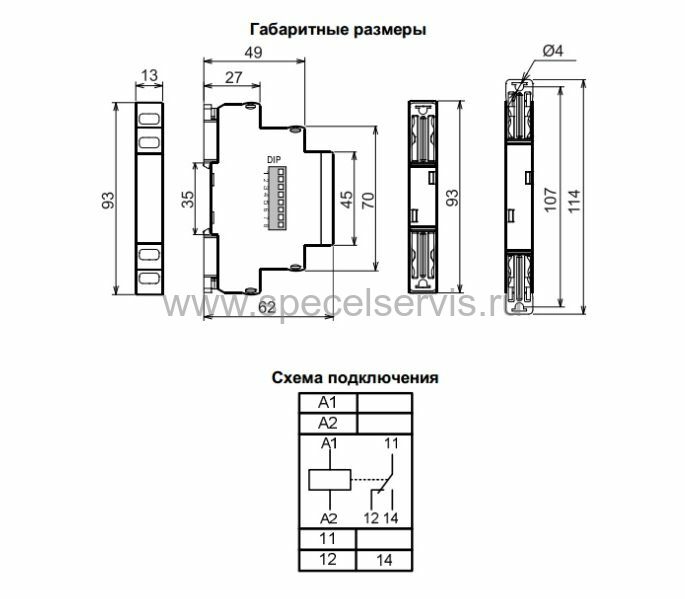

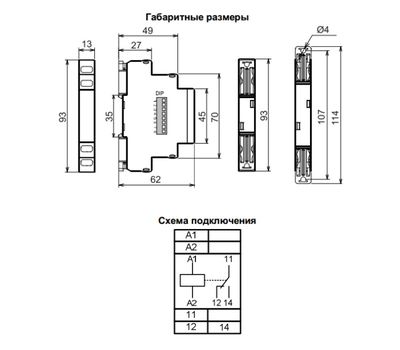

| Габаритные размеры | мм | 13х93х62 |
| Масса | кг | 0,07 |
В интернет-магазине Спецэлсервис вы можете купить РКН-1М УХЛ4 по низкой цене.
