РКН-1-3-15 АС230В УХЛ2

Реле контроля кратковременных провалов напряжения РКН-1-3-15 АС230В УХЛ2

• Обнаружение кратковременного пропадания сетевого напряжения (от 5мс)
• Не требует дополнительного напряжения питания
• Широкий диапазон напряжения контроля
• Коммутируемый ток до 16А при максимальном напряжении 400В
• Два режима работы: с памятью и без памяти



НАЗНАЧЕНИЕ РЕЛЕ
Реле контроля напряжения РКН-1-3-15 (далее реле) предназначено для обнаружения кратковременных пропаданий напряжения в однофазной сети для обеспечения нормального перезапуска системы (например, при срабатывании автоматического включения резерва АВР). Длительность обнаруживаемых провалов - 5 мс и более. Питание реле осуществляется от контролируемого напряжения, отдельного напряжения питания не требуется.

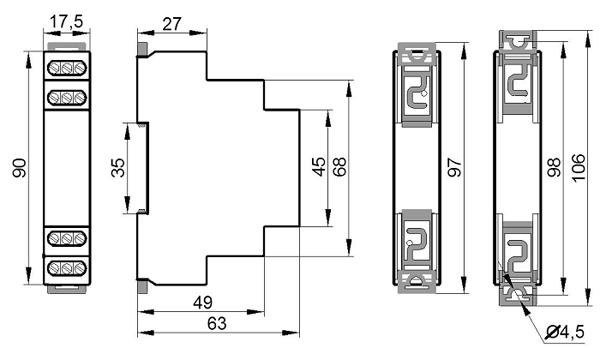

КОНСТРУКЦИЯ РЕЛЕ

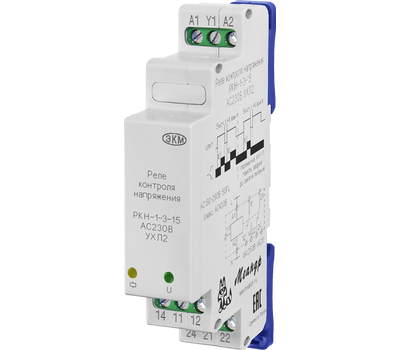

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715 - 2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели расположены: зелёный индикатор включения напряжения питания «U», жёлтый индикатор срабатывания встроенного исполнительного реле.

УСЛОВИЯ ЭКСПЛУАТАЦИИ РЕЛЕ
Высота над уровнем моря до 2000м. Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Вибрация мест крепления реле с частотой от 1 до 100Гц при ускорении до 9,8м/с². Воздействие электромагнитных полей, создаваемых проводом с импульсным током амплитудой до 100А, расположенным на расстоянии не менее 10мм от корпуса реле. Реле устойчиво к воздействию помех степени жёсткости 3 в соответствии с требованиям ГОСТ Р 51317.4.1 - 2000, ГОСТ Р 51317.4.4 - 99, ГОСТ Р 51317.4.5 - 99. Конденсация влаги на поверхности изделия не допускается.

РАБОТА РЕЛЕ
Реле может работать в двух режимах: «работа без памяти» и «работа с памятью».

В режиме «работа без памяти» при подаче напряжения питания реле включается через время включения t_вкл (контакты 11-14, 21-24 замыкаются). При обнаружении провала напряжения длительностью от 5мс и более реле выключается на время аварии и после её устранения вновь включается через время задержки на включение tвкл.

В режиме «работа с памятью» должна быть установлена перемычка между клеммами «Y1» и «А1». При обнаружении кратковременных провалов напряжения реле выключается (контакты 11-12, 21-22 замыкаются). Для дальнейшей работы необходимо снять и вновь подать питание на реле. Если длительность провала напряжения превышает время выключения реле t^выкл. - эта авария будет рассматриваться как выключение питания и после её устранения реле вновь включится через время t_вкл.

СХЕМЫ ПОДКЛЮЧЕНИЯ РЕЛЕ
