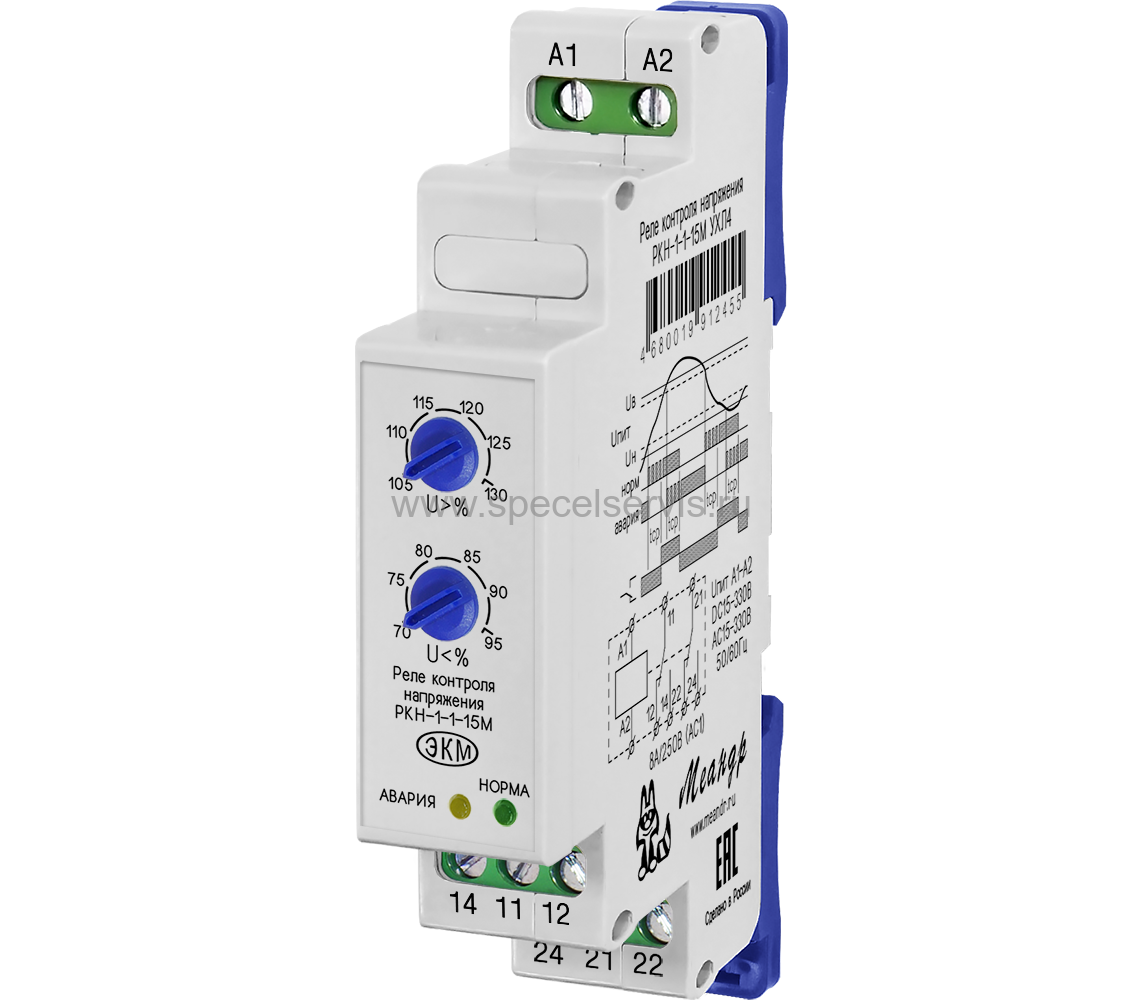

РКН-1-1-15М УХЛ4

Реле контроля однофазного напряжения РКН-1-1-15М УХЛ4

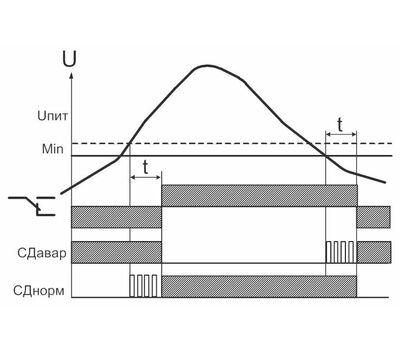

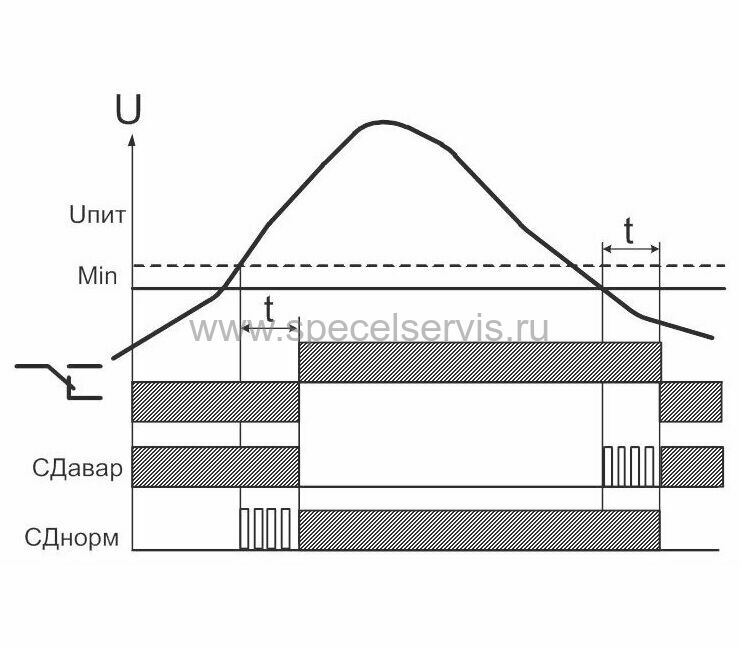

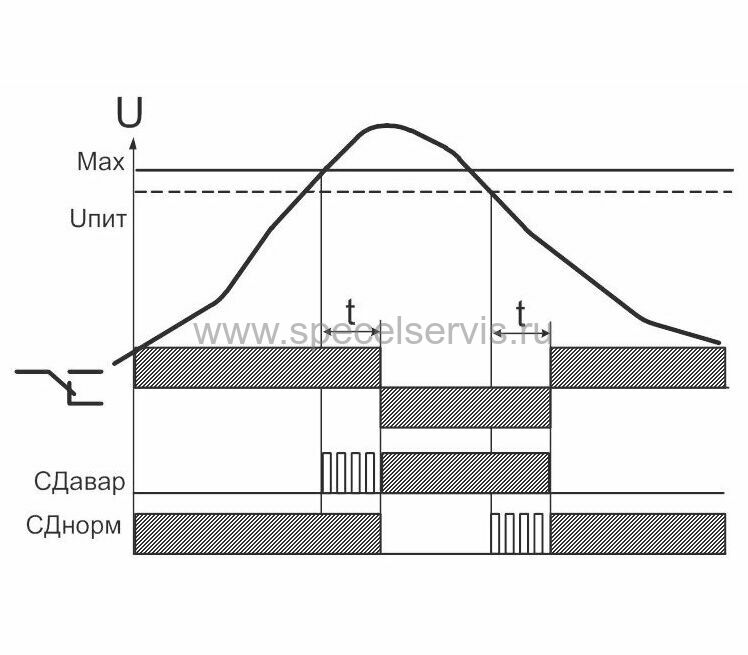

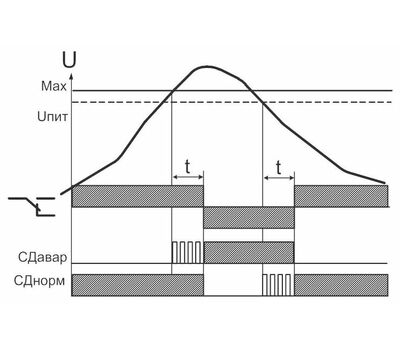

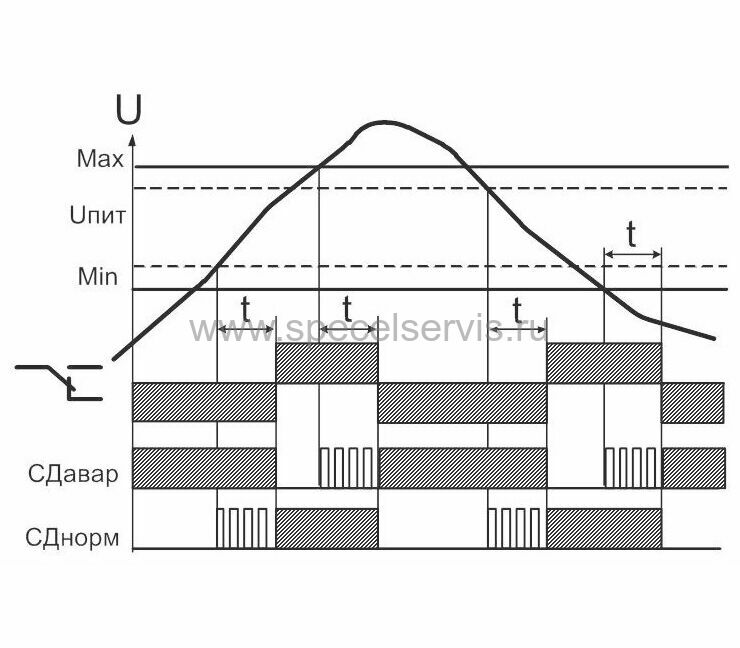

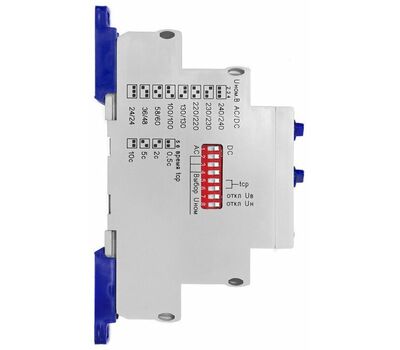

Внимание: В конструкции изделия применено поляризованное электромагнитное реле с двумя устойчивыми состояниями. Одиночные удары во время транспортировки могут привести к самопроизвольному переключению контактов. Неправильное положение контактов перед первым включением не является признаком дефектности реле. При первом включении исходное (т.е. выключенное) состояние контактов восстанавливается. Род напряжения (выбирается DIP- переключателем 1) AC или DC. Номинальное переменное напряжение Uном (выбирается DIP- переключателем) В AC24, AC36, AC58, AC100, AC130, AC220, AC230, AC240. Номинальное постоянное напряжение Uном (выбирается DIP- переключателем) В DC24, DC48, DC60, DC100, DC130, DC220, DC230, DC240.

Важно: В момент затяжки винтового соединения должен составлять 0,4Нм. Следует использовать отвертку 0,6*3,5мм.

Характеристики

• Тип напряжения - AC/DC (перемен./постоян.)
• Тип напряжения управления - AC/DC (перемен./постоян.)
• Степень защиты (IP) – IP40
• Способ монтажа – DIN-рейка
• Тип управляющего напряжения 1 - AC/DC (перемен./постоян.)
• Функциональное назначение - для сети переменного/постоянного тока
• Высота - 93 мм
• Ширина - 18 мм
• Глубина - 62 мм
• Рабочее напряжение - от 15В до 330В
• Контроль перенапряжения, Uном % +5.+30
• Контроль снижения напряжения, Uном % -305
• Точность установки порогов напряжения, Uном % 5
• Точность измерения, Uном % 2
• Гистерезис напряжения порога срабатывания, Uном % 3
• Время задержки 0,5, 2, 5, 10 с
• Мощность, потребляемая от сети - не более ВА 4
• Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1) А 8
• Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1) ВА/Вт 2000/240
• Максимальное коммутируемое напряжение – 400В
• Максимальное напряжение между цепями питания и контактами реле В АС2000 (50Гц - 1мин)
• Механическая износостойкость, не менее циклов 10x106
• Электрическая износостойкость, не менее циклов 100000
• Количество и тип выходных контактов 2 переключающие группы
• Диапазон рабочих температур 0С -25…+55
• Климатическое исполнение и категория размещения по ГОСТ 15150-69 УХЛ4
• Габаритные размеры - 18х93х62 мм.
• Масса - 0,08 кг.
